6 – Sabotagekontakt (an die Unterlage anschrauben; nicht überdrehen, damit die
Verengungen nicht brechen)
7 – Wasserabfluss (nicht verstopfen)

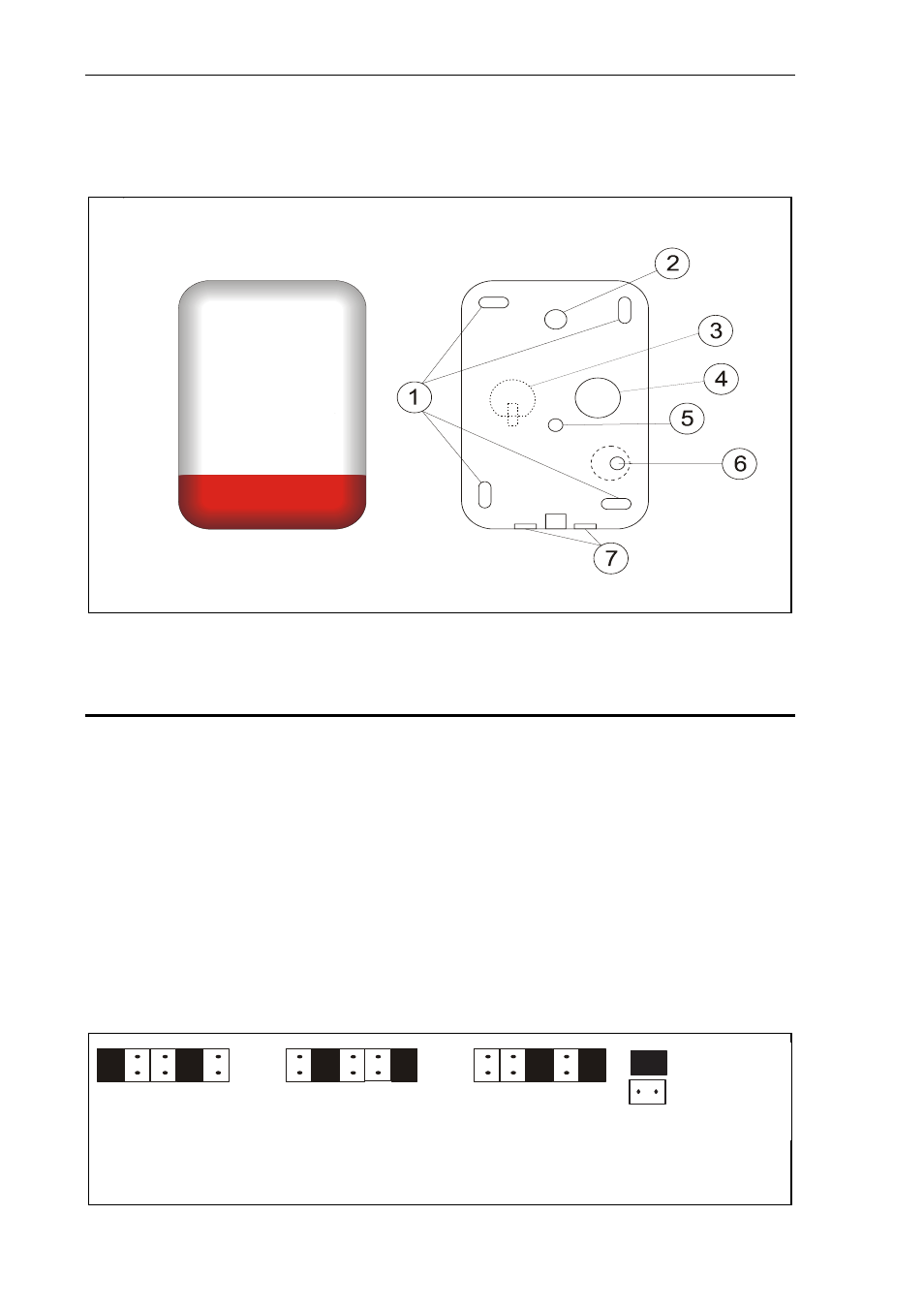

Abb. 1. Gehäuse des Signalgebers SPL-2030
Nach der Montage des Signalgebers ist es empfehlenswert, die Montageöffnungen,
die Hilfsöffnung und die Kabelöffnung mit Silikonmasse zu verschließen.
3. Anschluss
Der Signalgeber SPL-2030 kann mit jeder Quelle des Alarmsignals
zusammenarbeiten, an deren Signalausgang (Signalausgängen) im Alarmfall die
Gleichspannung +12 V vorhanden ist. Die akustische Signalisierung des SPL-2030
wird aktiviert, wenn die Spannung +12 V an die Klemmen " + SA -" angelegt wird,
und die optische Signalisierung – an die Klemmen "+ SO -" angelegt wird.
Beim Abnehmen des Außengehäuses, Außerbetreibbesetzung mit Schaumstoff oder
Abriss von der Wand wird der Sabotagekreis geöffnet. Damit der Schutz vor dem
Trennen von der Unterlage richtig funktioniert, muss das „S” Element an die
Unterlage angeschraubt werden (siehe Abb. 1).
Über die Klemmen "TMP" wird der Signalgeber in den Sabotagekreis der
Alarmanlage geschlossen.
Die an die Pins JP1–JP5 anzulegenden Steckbrücken dienen zur Wahl eines der
drei akustischen Signaltöne für Alarmsignalisierung.
Abb. 2. Anlegen der Steckbrücke, um einen bestimmten Signalton zu erreichen.
J
P
2
J
P
1
J
P
4
J
P
3
J
P
5
MEL1=JP1+JP4
J
P
2
J
P
1
J
P
4
J
P
3
J
P
5
MEL3=JP3+JP5
J
P
2
J
P
1
J
P
4
J
P
3
J
P
5
MEL2=JP2+JP5
kołki rozwarte
kołki zwarte
Pins kurzgeschl.
Pins getrennt
