Satel SPL-2030 R - Handbuch (Seite 4)

4 SATEL SPL-2030

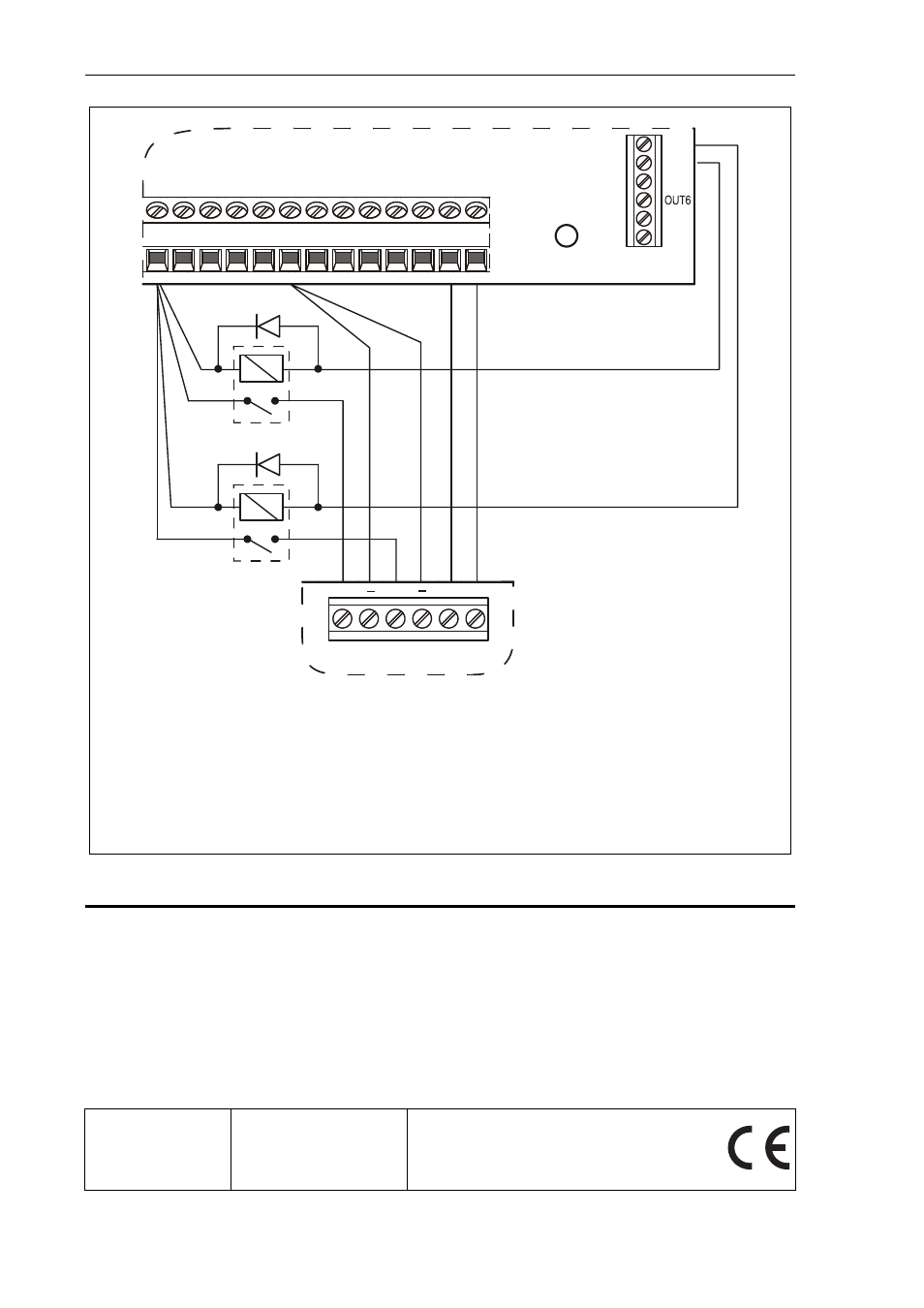

Abb. 4. Anschluss des SPL-2030 Signalgebers an die Schwachstromausgänge
der INTEGRA 32 Zentrale. OUT2 wurde als Speiseausgang programmiert.
Der Ausgang OUT3 steuert das Relais P1, welches die akustische Signalisierung
aktiviert, und der Ausgang OUT4 steuert das Relais P2, welches die optische
Signalisierung aktiviert (Schwachstromausgänge mit normaler Polarisation
- Aktivierung durch Kurzschluss zur Masse 0 V). Die Linie Z2 ist als 24 h
Sabotage zu programmieren.
4. Technische Daten
Speisespannung .................................................................................... 12 V DC ±20%
Durchschnittliche Stromaufnahme bei der Signalisierung
akustische Signalisierung ............................................................ 250 mA
optische Signalisierung .................................................................. 35 mA
Betriebstemperaturbereich ........................................................................ -35…+60 °C
Lautstärke .................................................................................................... ca. 120 dB
Abmessungen des Gehäuses ............................................................. 298x197x90 mm
Gewicht ................................................................................................................ 725 g
SATEL sp. z o.o.
ul. Schuberta 79
80-172 Gdańsk
POLEN
tel. (+48 58) 320 94 00
www.satel.eu
[email protected]
Aktuelle EC-Konformitätserklärung und
Zertifikate sind auf der Webseite
www.satel.eu zum Download bereit
SPL-2030
P2
INTEGRA 32
P1
AUX Z1 COM COM CK COM Z2 CKM +EX DT +KPD DTM OUT2
OUT3
OUT4
OUT5
OUT7
OUT8
SO TMP SA + +
