SPL-2030

SATEL

3























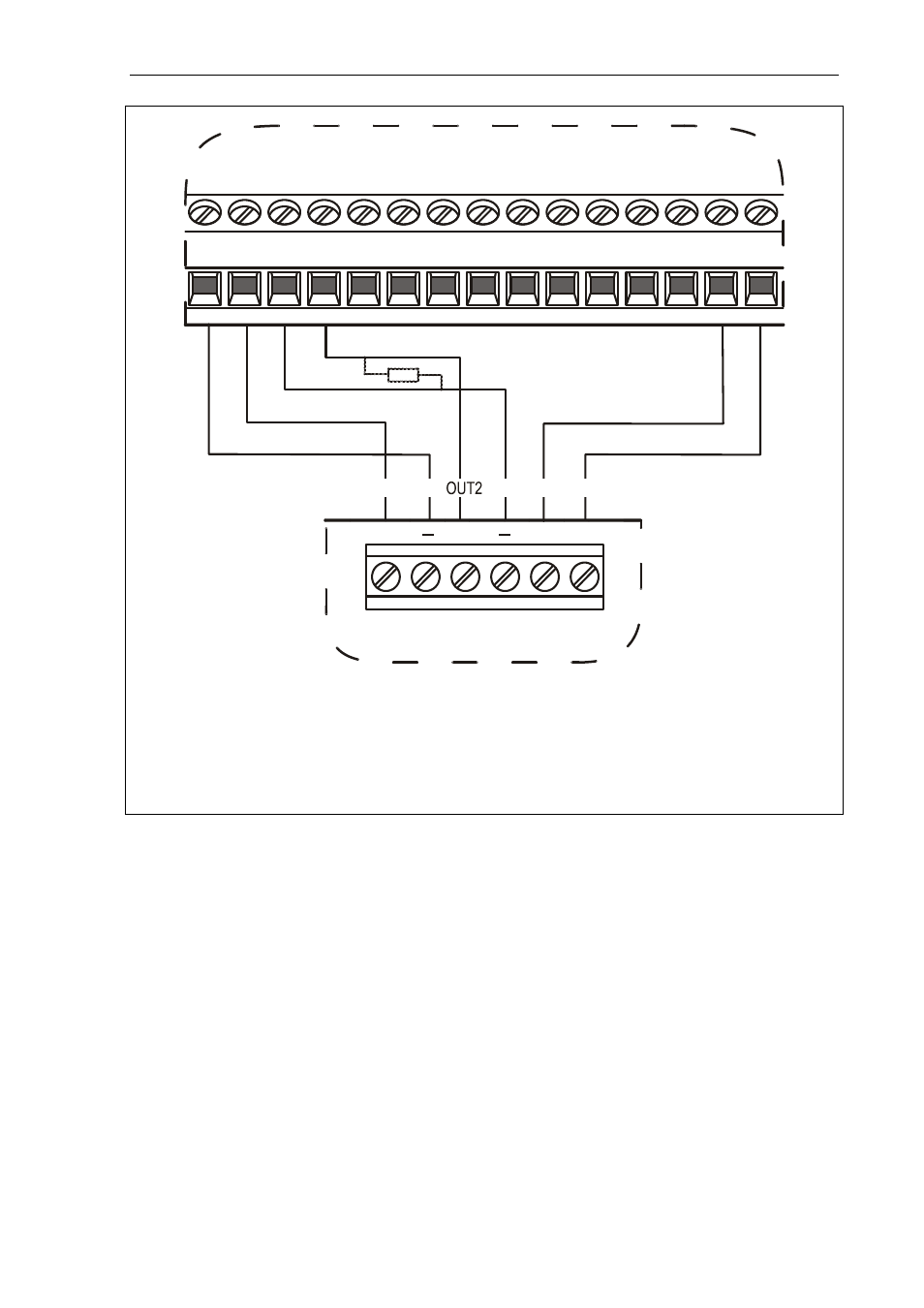

Abb. 3. Anschlussweise des SPL-2030 Signalgebers an die Starkstromausgänge der

INTEGRA 32 Zentrale. Der Ausgang OUT1 löst die optische, und der Ausgang OUT2

– die akustische Signalisierung aus (Starkstromausgänge mit normaler Polarität –

aktiviert durch Anlegen der Spannung +12 V). Die Linie Z1 ist als 24 h Sabotage

programmiert.



Es ist möglich, zwei Signalisierungsarten von einem Ausgang der Zentrale zu
steuern, wenn die Klemmen +SA mit +SO und -SA mit -SO parallel geschaltet sind.

Achtung: In einigen Alarmzentralen ist der Anschluss eines Widerstands R

(ca. 1 kΩ) zwischen den Klemmen +SA- im Signalgeber erforderlich.
Ohne einen solchen Widerstand ist bei ausgeschaltetem Signalgeber ein
leises Summen zu hören.

Beschreibung der Klemmen:
+SO- – optische Signalisierung
+SA- – akustische Signalisierung
TMP

– Sabotageschleife

INTEGRA 32

SPL-2030

SO

TMP

SA

+

+

OUT1

COM

COM

COM

Z1

COM OUT1 COM

COM

COM

COM

OUT2

+KPD DTM CKM

+EX

CK

AUX

Z1

DT

R
