WARTUNG
51

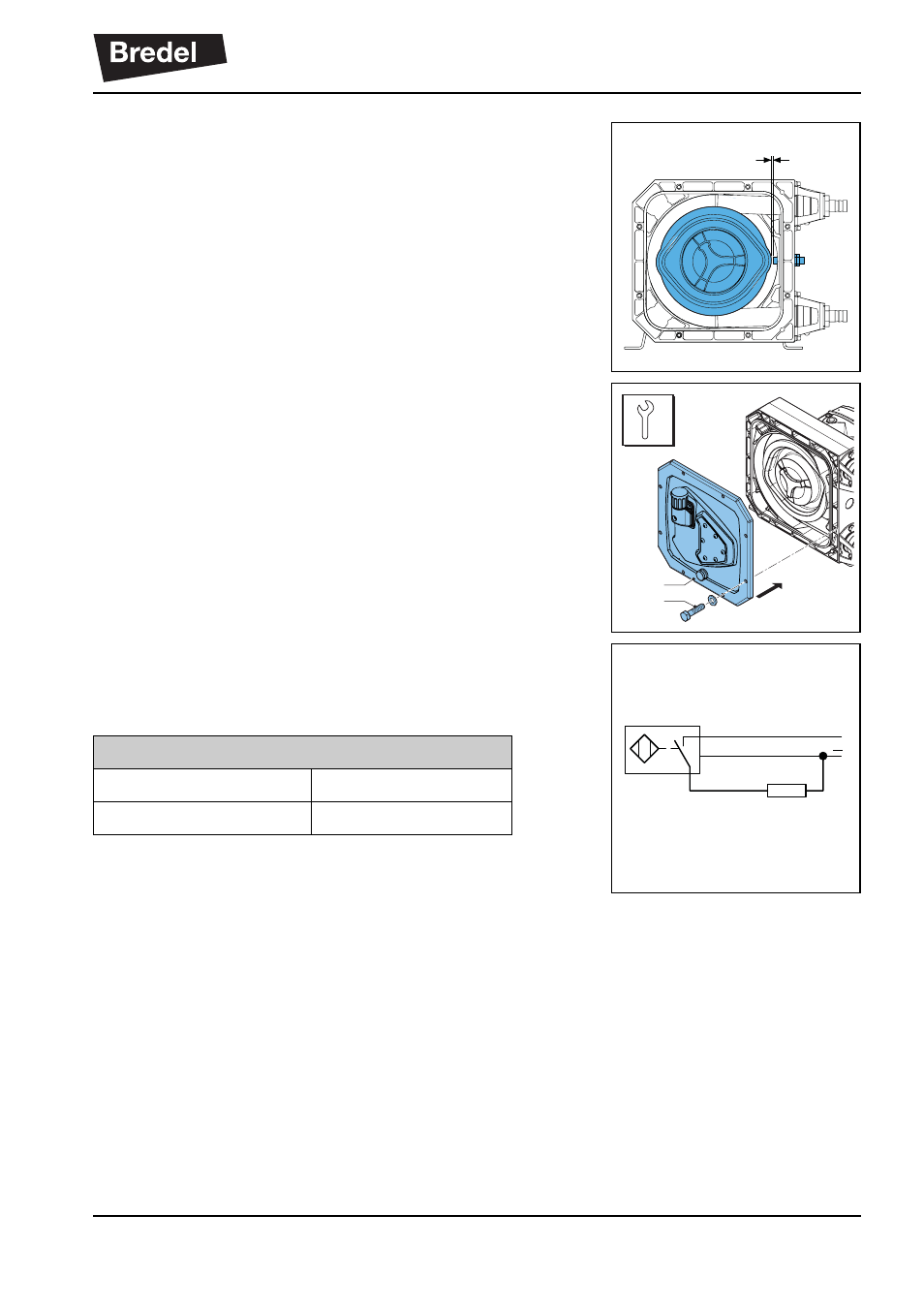

7. Die Muttern so anziehen, dass der Abstand
zwischen dem Sensor und dem Rotor (X)
zwischen 0,75 mm und 1,25 mm liegt.
8. Sicherstellen, dass der Drehgeber
ordnungsgemäß funktioniert:
1
Der Sensor muss Signale aussenden.
2 Der Rotor muss sich frei drehen
können.
9. Den Deckel (B) wieder anbringen.
Sicherstellen, dass die acht Bolzen (A) wieder
eingesetzt und in der richtigen Reihenfolge
angezogen werden, nämlich diagonal einander
gegenüberliegend. Siehe §
11.1.6 .
10. Das Pumpengehäuse wieder mit Schmiermittel
auffüllen. Siehe
8.4 .
11. Den Sensor über das 2 Meter lange PVC-Kabel
(3 x 0,34 mm
2
) anschließen. Siehe
Anschlussschema rechts.
X
A
B
BN
BU
BK
+
pnp
Spezifikationen
*
* Für den Einsatz in nicht
explosionsgefährdeten Atmosphären.
Spannung 10 ... 30 V DC
Strom Max. 200 mA
