SPEZIFIKATIONEN
67

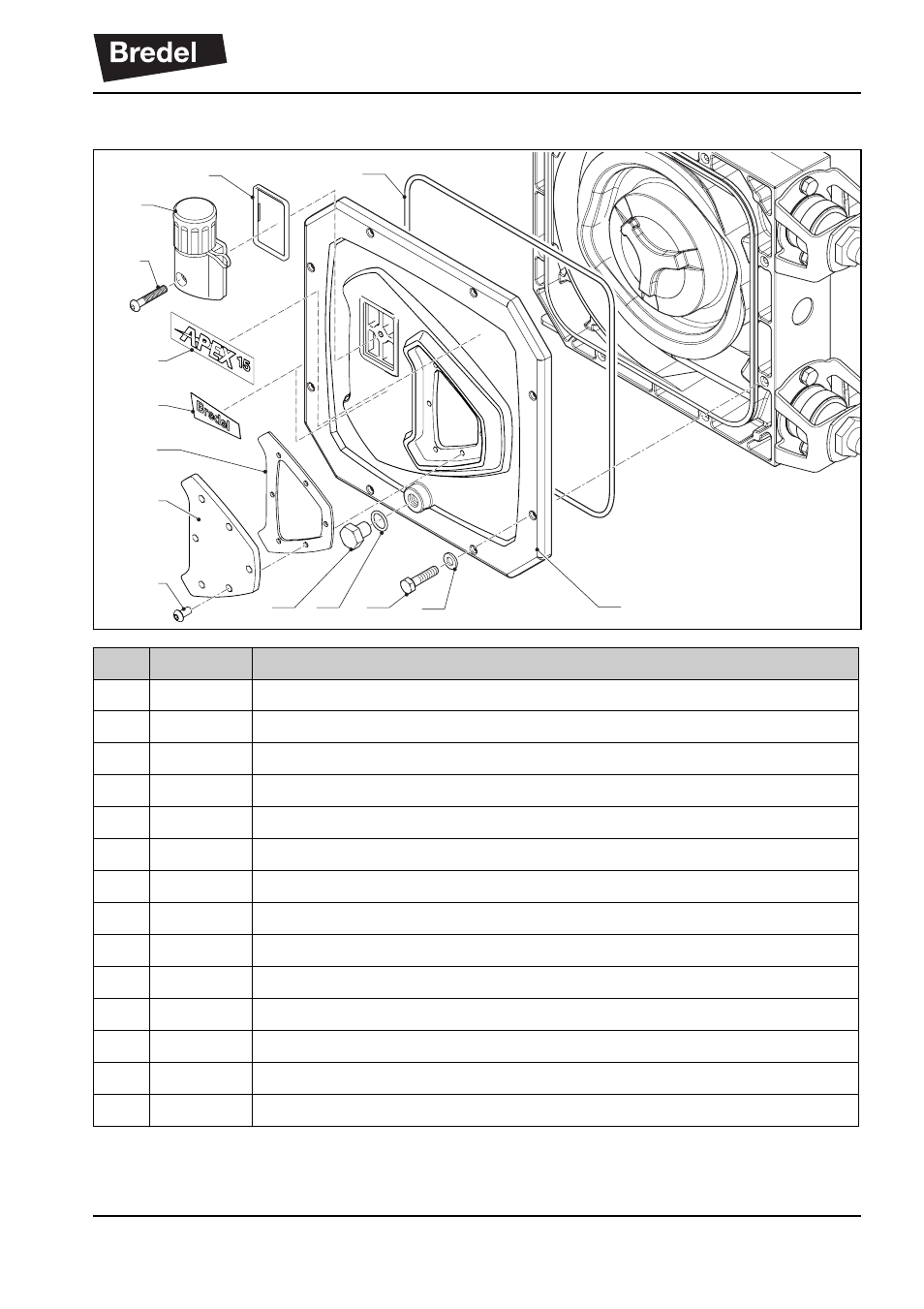

11.5.3 Deckel-Baugruppe
Pos. Stückzahl Beschreibung
1 8 Deckelschraube
2 8 Unterlegscheibe für Deckelschraube
3 1 O-Ring für Ablassstopfen
4 1 Ablassstopfen
5 1 Belüfterschraube
6 1 Belüfter
7 1 Belüfterdichtung
8a 1 Deckel
8b 1 Inspektionsfenster
8c 1 Dichtung für das Inspektionsfenster
8d 6 Schraube für das Inspektionsfenster
8e 1 Aufkleber ‘Bredel’
8f 1 Aufkleber ‘APEX’ (Pumpengrößen-spezifisch)
9 1 Deckeldichtung
1 2 4 3
9
8d
8b
8e
8f
5
8c
6
7
8a
