DIP-Schalter Einstellung MX-16
Das MX-16 kann auf die verschiedensten Betriebsarten eingestellt werden. Einige
Einstellungen werden über DIP-Schalter unter der oberen Abdeckung vorgenommen.
Achtung! Keine angeschlossenen
Geräte öffnen
ON
1 2 3 4 5 6 7 8
ON
1 2 3 4 5 6

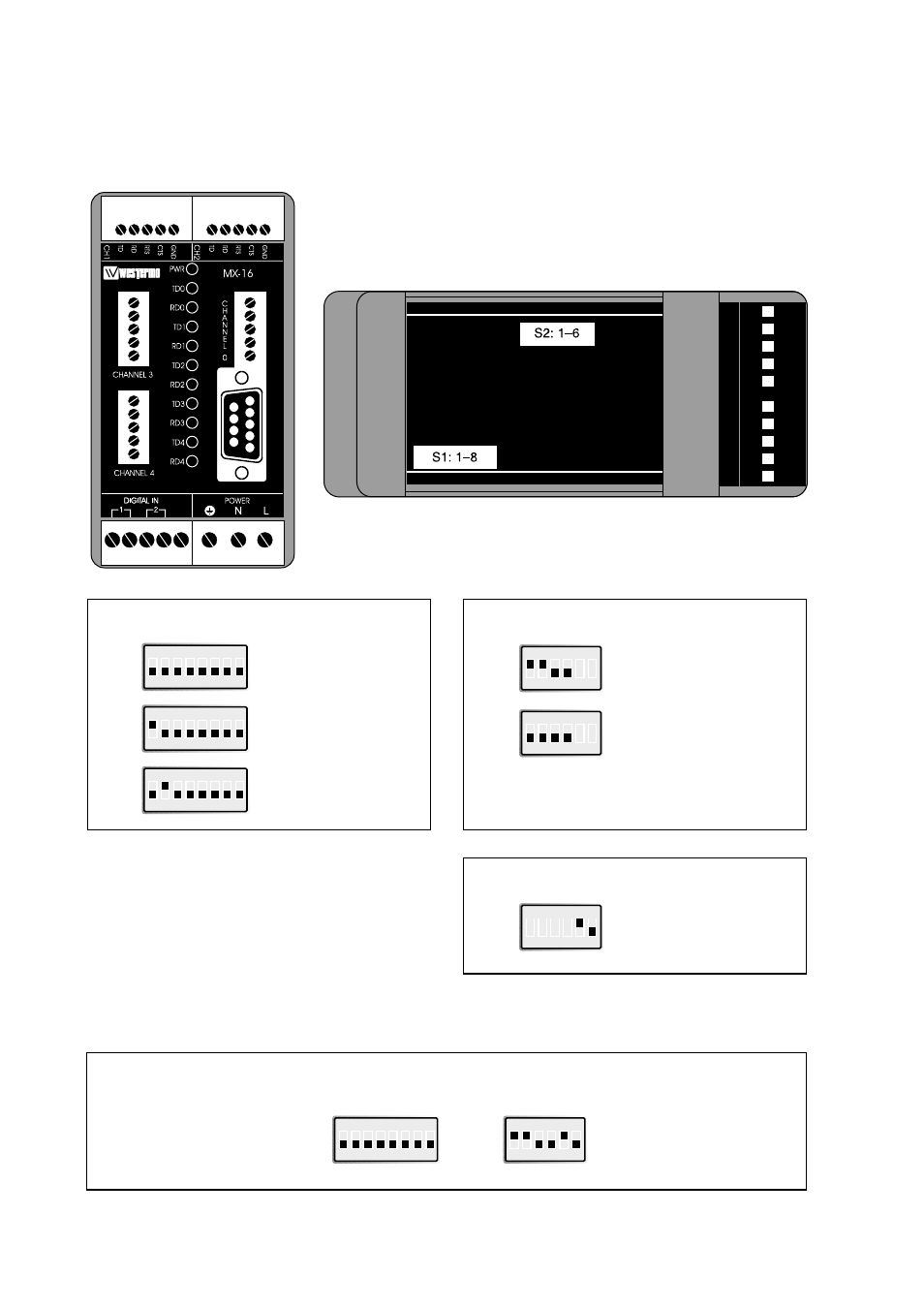

Funktionen Schalter 1
normal Betrieb
S1
ON
1 2 3 4 5 6 7 8
Aktivierung des
Set-Up
über Kanal 0*
S1
ON
1 2 3 4 5 6 7 8
Einstellung über
Kanal 0 **
S1
Funktionen Schalter 2
4-Draht Termination (RS-422)
S2
ON
1 2 3 4 5 6
keine Termination
S2
ON
1 2 3 4 5 6
Funktionen Schalter 2
Werkseinstellung
4-Draht (RS-422)
S2
ON
1 2 3 4 5 6 7 8
S1
ON
1 2 3 4 5 6
S2
*) Das MX-16 paßt sich automatisch den Parametern an
Kanal 0 an.
Für den Download wird eine PC-Software von Westermo
benötigt.
**) In dieser Einstellung ist Kanal 0 eingestellt auf:
– 9 600 Bit/s
– 8 bits Datenlänge
– keine Parität
– 1 Stopbit
