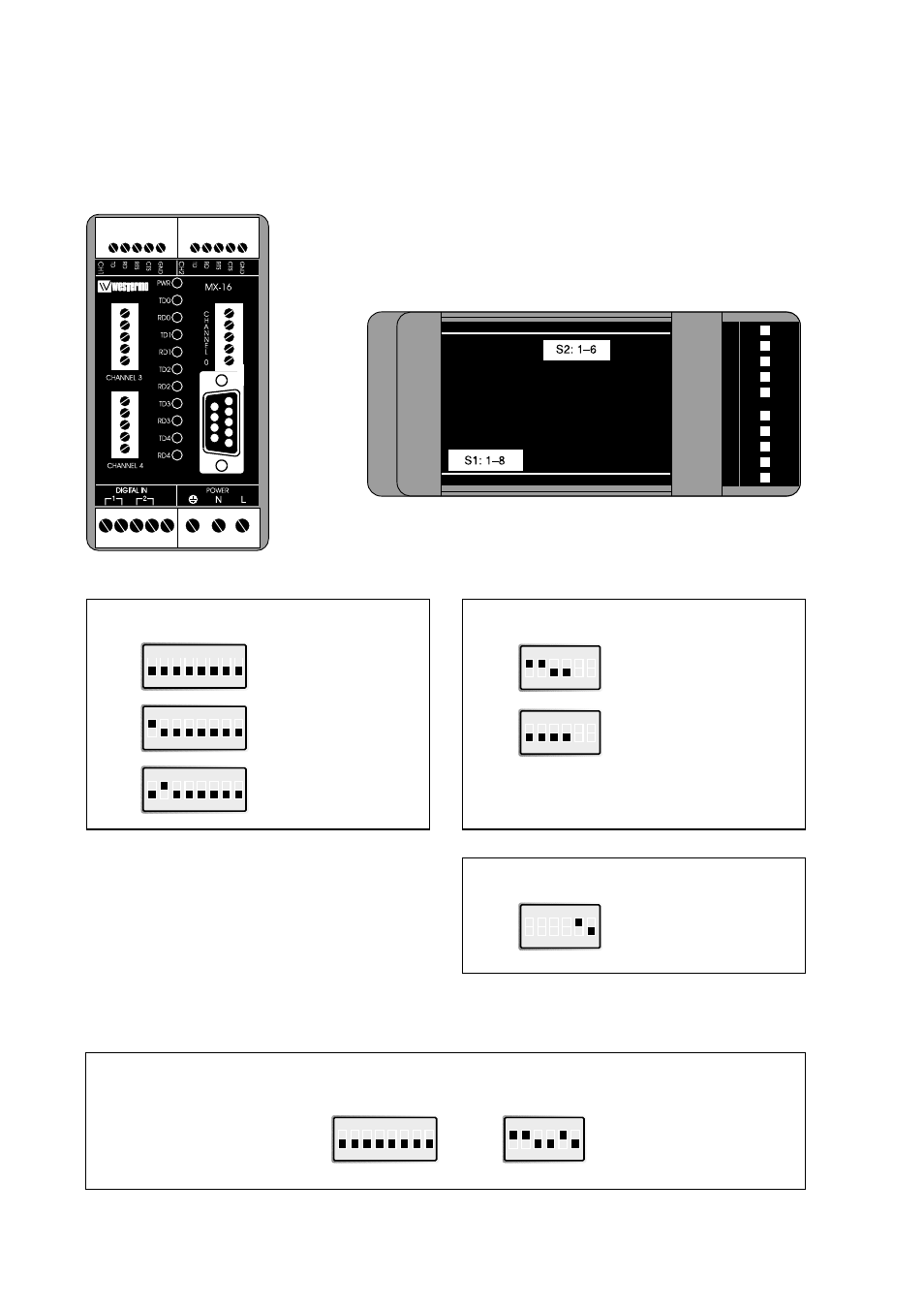

Inställningar MX-16
MX-16 kan ställas in för ett antal olika driftsförhållanden. Vissa inställningar görs via
DIP-swichar placerade under locket på enhetens ovansida.
ON
1 2 3 4 5 6 7 8
ON
1 2 3 4 5 6
Varning! Öppna aldrig
ansluten enhet
Funktion switch 1
Normal funktion
S1
ON
1 2 3 4 5 6 7 8
Nytt program kan laddas
ned via kanal 0*
S1
ON
1 2 3 4 5 6 7 8
Inställningar kan göras
via kanal 0**
S1
Funktion switch 2
Terminering 4-tråd (RS-422)
S2
ON
1 2 3 4 5 6
Ingen terminering
S2
ON
1 2 3 4 5 6
Funktion switch 2
Fabriksinställning
4-tråd (RS-422)
S2
ON
1 2 3 4 5 6 7 8
S1
ON
1 2 3 4 5 6
S2
*) Enheten gör en automatisk anpassning av sina kommuni-
kationsinställningar för kanal 0.
PC baserad mjukvara från Westermo behövs för ned-
laddning av nytt program.
**) Kanal 0 kommunicerar enligt följande:
– 9 600 bit/s
– 8 bitars ordlängd
– ingen paritet
– 1 stoppbit
