ARAG BRAVO130 Benutzerhandbuch
Seite 25
25
Die Sensoren ARAG, Art.-Nr. 46713000.100, haben eine Reichweite bis 6 m, können
jedoch durch die auf jeden einzelnen Sensoren angeordneten Tasten reguliert werden.

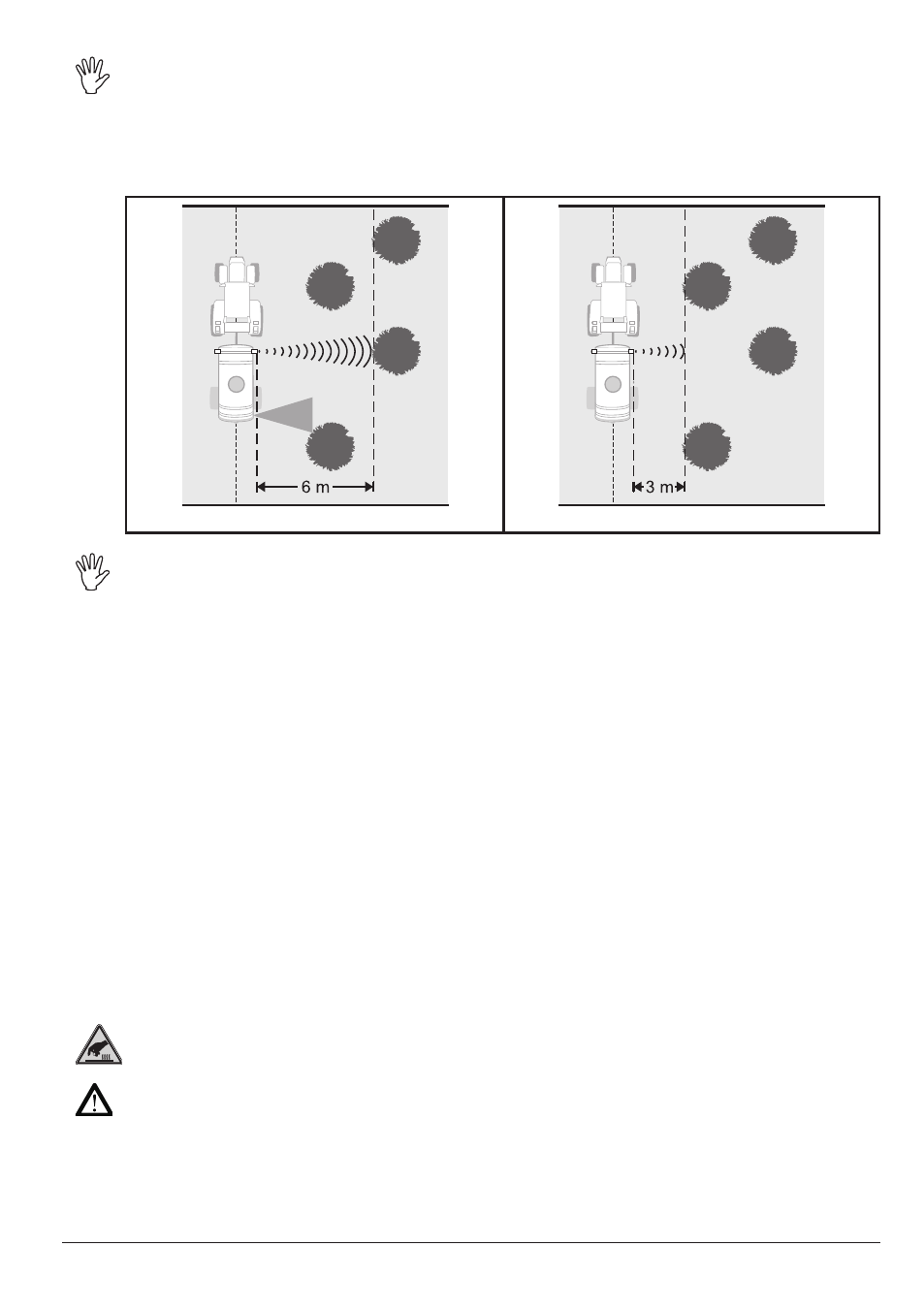

Erweist sich die eingestellte Distanz zwischen Sensoren und Reihen als zu hoch, kann Bravo 13X
auch Ziele erfassen, die hinter den zu behandelnden Bäumen liegen, d.h. auch Stellen behandeln,
an denen dies nicht erforderlich ist (Abb. 14): Um dieses Problem auszuschließen, die Sensibilität
der Sensoren (Abb. 15) mindern.
Abb. 14
Abb. 15
Alle Einstellverfahren werden in der den Sensoren beigelegten Anleitung wiederge-
geben.
Zur Durchführung einer Behandlung ist wie folgt vorzugehen:
1) Den Traktor am Anfang des zu behandelnden Feldes positionieren.
2) Den Druck an der Regelarmatur auf Mindestdruck einstellen, indem der Wechselschalter
C
(Abb.
2 - Steuertafel) für 30 Sekunden nach unten gedrückt wird.
3) Alle für die entsprechende Behandlung notwendigen Werte korrekt einstellen (für nähere Infor-
mationen wird auf Abschnitt 8.2- Menü behandlung verwiesen).
4) Die gewünschte Betriebsart auswählen.
Für BRAVO 13X sind folgende Betriebsarten vorgesehen:
• Automatisch
(Siehe Abschnitt 9.1 - Automatische betriebsart)
• Manuell
(Siehe Abschnitt 9.2 - Manuelle betriebsart)
• Halbautomatisch
(Siehe Abschnitt 9.3 - Halbautomatische betriebsart)
5) Den Traktor am Beginn der zu behandelnden Baumreihe positionieren und die Pumpe starten.
6) Das Ablassventil schließen, indem der Steuerwechselschalter
A
(Abb. 2- Steuertafel) nach oben
gedrückt wird; den Traktor in Bewegung setzen und mit der Behandlung beginnen.
7) Den Druck (und damit die Dosierung) auf der Regelarmatur mit dem entsprechenden Wert für
diese Behandlung einstellen, indem der Wechselschalter
C
(Abb. 2 - Steuertafel) nach oben gedrückt
und gehalten wird; den Druck bzw. die Dosierung über das Display kontrollieren.
8) Am Ende jeder Baumreihe das Ablassventil öffnen, indem der Steuerwechselschalter
A
(Abb. 2- Steuertafel) nach unten gedrückt wird.
Während und nach der SpritzBehandlung DIE SOLENOID TEILBREITENVENTILE,
welche an der Anlage installiert sind, nicht berühren, da Verbrennungsgefahr besteht.
Vor dem Beginn jeder Behandlung muss sichergestellt werden, dass die notwendi-
gen Voreinstellungen korrekt vorgenommen wurden.
Hierfür wird auf Kapitel 8 - Einstellungen vor dem gebrauch verwiesen.
