Eneo HDR-5004AH6.0 Benutzerhandbuch
Seite 13
13
KAPITEL 1 Einführung
3.Video-Eingang
2.LÜFTER
6. LAN
7.SPOT
5. VGA
4.HDMI
8. DC 12 V
10. AUDIO-
AUSGANG
9.SENSOREINGANG/
RELAIS/RS485
11. AUDIO-
EINGANG
1.EXTEND
(Option)
1. EXTEND (Option) : Schließen Sie ein EXTEND FTP Kabel an den VGA- oder
HDMI-Receiver an.
2. Lüfter : Kühlerlüfter
3. VIDEO-Eingang : empfängt Bilder von SDI Kameras oder anderen Kameras.
4. HDMI : Real HD(1920X1080) Ausgang für hochauflösende Bildschirme
5. VGA: Video-Ausgang für VGA-Bildschirm
6. LAN : Anschluss für das Gigabit Ethernet LAN-Kabel
7.SPOT : Für einen Spot CRT-Monitor, Composite-Signal.
8. DC 12 V : DC 12 V 4,16 A oder höher
9. SENSOREINGANG :Über diese Anschlüsse können externe Sensoren
angeschlossen werden.
RELAIS : Über diese Anschlüsse können externe elektrische Geräte angeschlossen
werden (Warnleuchten o. Ä.).
RS485 : Für die Steuerung von Schwenk- und Neigungskameras. Achten Sie auf die
Polarität.
10. AUDIO-Ausgang : Cinch Audio-Ausgang Anschluss
11. AUDIO-EINGANG: Cinch Audio-Eingang Anschlüsse Sie können 4 Kanäle
gleichzeitig aufnehmen.
Weitere Informationen finden Sie in [KAPITEL 2. Installationsanleitung und
Sicherheitshinweise].

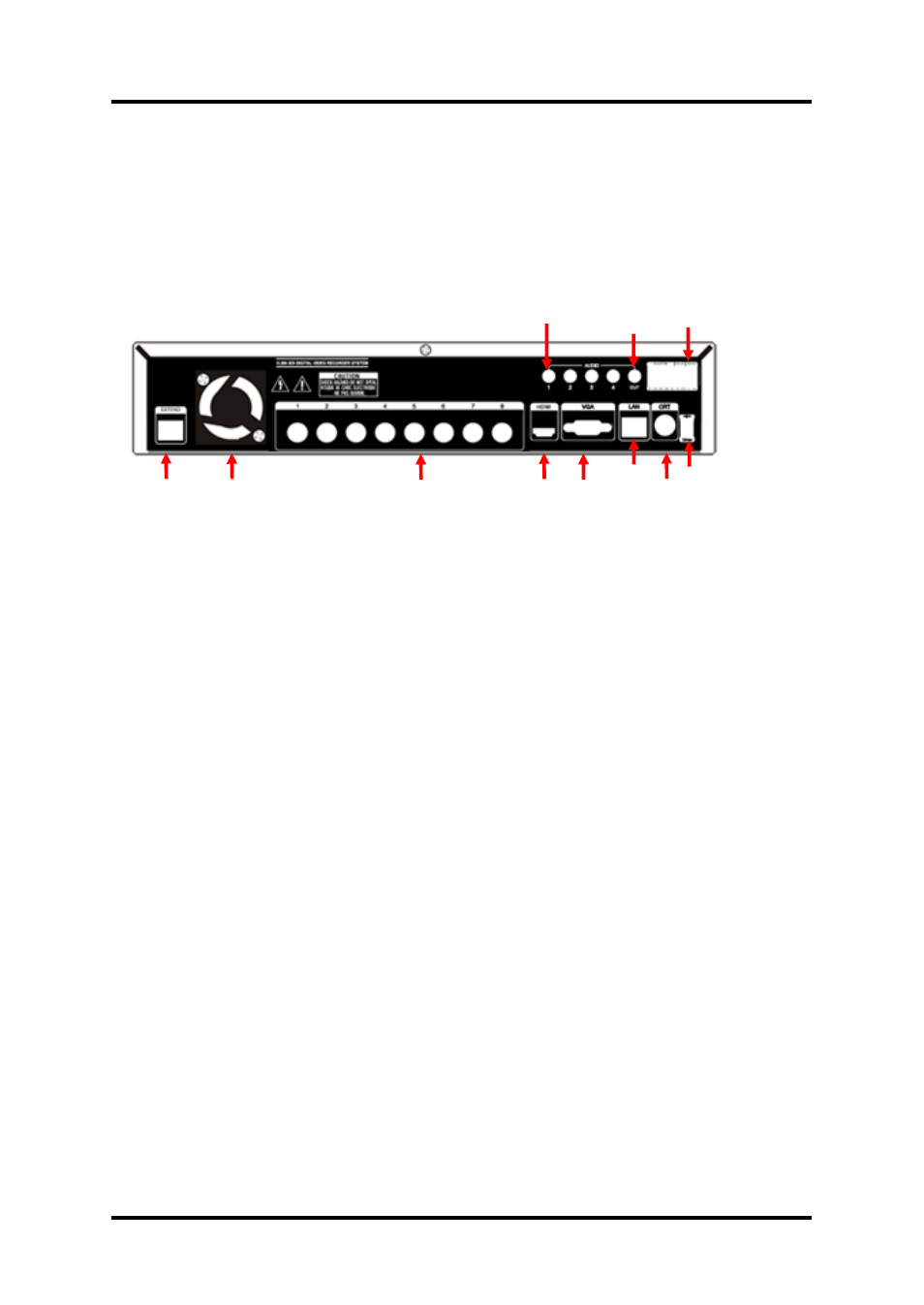

[Rückseite]
<HDR-5008>
