KAPITEL 2 Installationsanleitung und Sicherheitshinweise

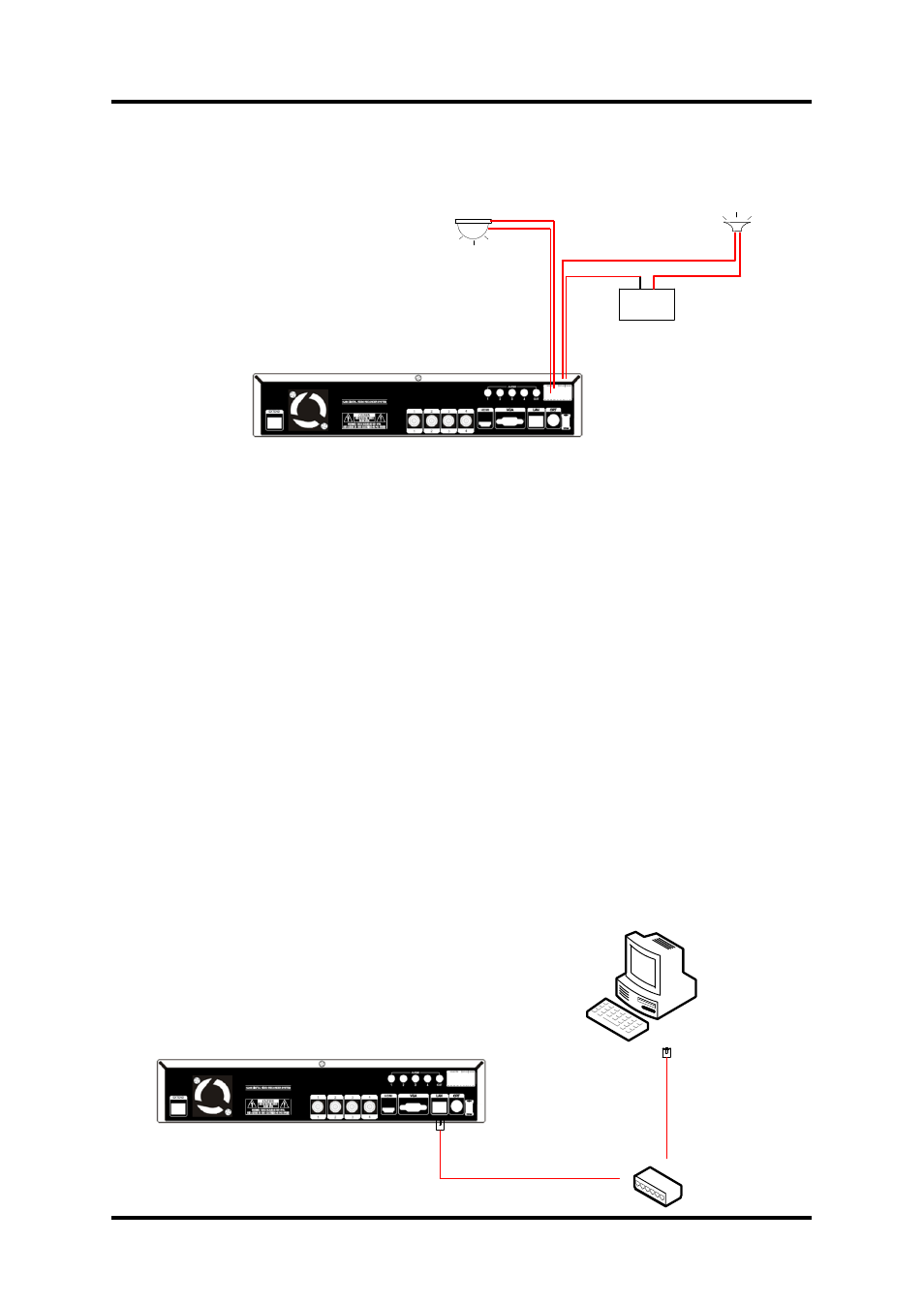

2) Einen externen Sensor anschließen
Der Sensoranschluss besteht aus 1 Eingangskanal und 1 Ausgangskanal. Der
Sensorausgangs-Anschluss ist ein Relaisausgang mit 1 A, 24 V oder 0,5 A, 125 V.
SIRENE
STROMQUELLE
-
+
SENSOR
Sensoreingang : Schließen Sie die Sensoren an. Die Sensoren bestehen aus Signal-
und Masseanschlüssen mit einer Spannungsdifferenz von 5 V. Falls der für die
Eingabe verwendete Sensor ein Schließer ist, kann das DVR-Gerät eine
Spannungsdifferenz von 0 V zwischen Signal und Masse (Kurzschluss) als Auslöser
nutzen, um eine Alarm-/Sensor-basierte Aufnahme zu starten.
Sensorausgang : Externe elektrische Geräte anschließen
Der Relais-Ausgangsanschluss liefert keinen Strom und agiert auf reiner EIN/AUS-
Basis über ein Relais. Normalerweise sollten Signal und Masse auf OPEN-Basis sein
und das DVR-Gerät stellt die Relais-Verbindung her.
3) Mit LAN-Kabel an einen PC anschließen
Wenn Sie das DVR-Gerät direkt an den PC anschließen möchten, verwenden Sie ein
LAN-Kabel. Wenn Sie
einen HUB verwenden möchten, schließen Siedas Kabel an den Hub an.
*Hub: Ein Gerät, das mehrere Geräte über ein
Kabel im LAN miteinander verbindet.
*Kabel: Standard-UTP-Kabel für die Kommunikation zwischen den verschiedenen
Geräten über den Hub o. Ä. im LAN.
PC
HUB
