22
KAPITEL 2 Installationsanleitung und Sicherheitshinweise

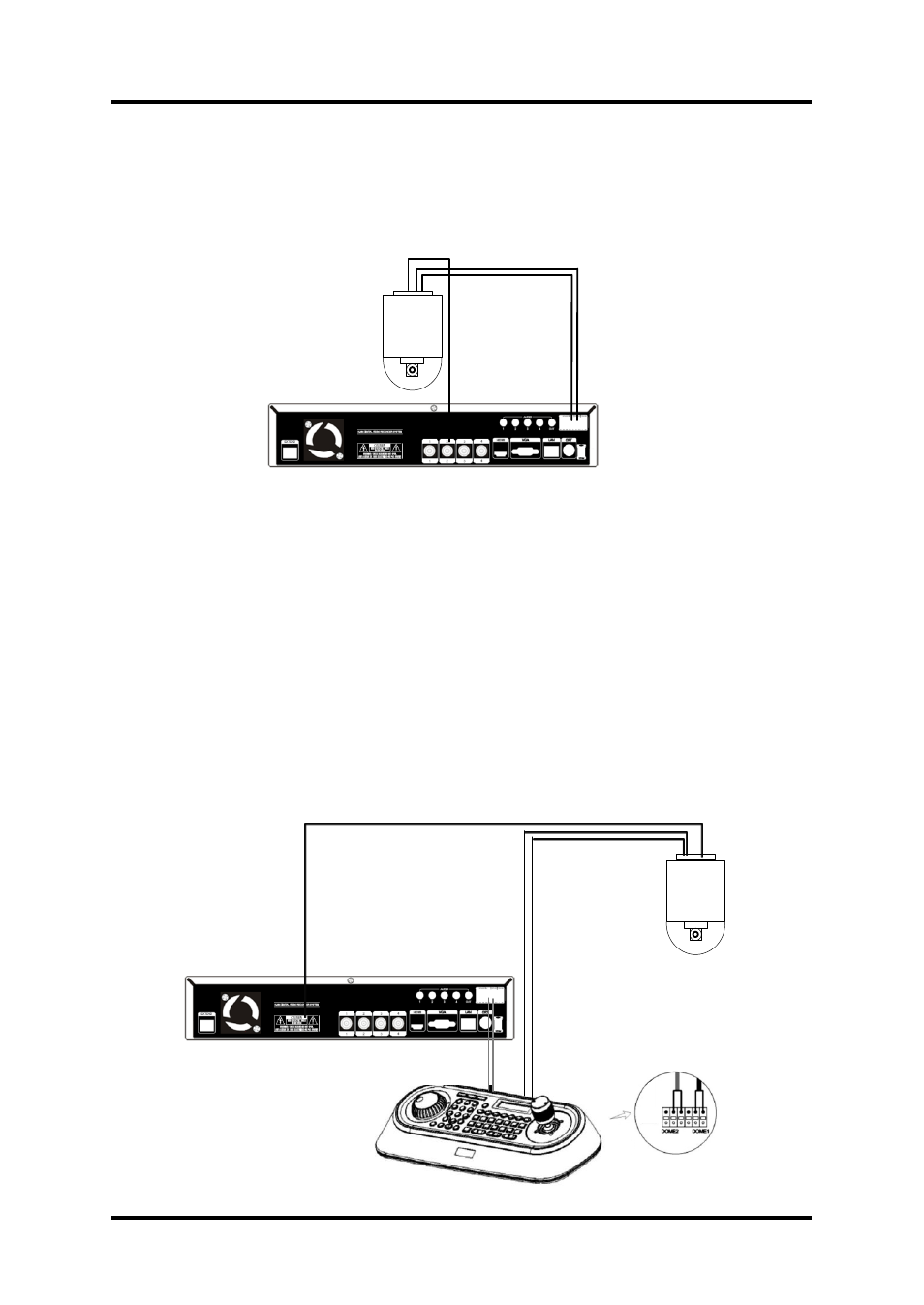

4) Eine PTZ-Kamera anschließen
Wenn Sie eine Schwenk-/Neigungs-Kamera anschließen, schließen Sie
den SCHWENK-/NEIGUNGSANTRIEB an das Gerät an, wie in der folgenden
Abbildung dargestellt.
RS 485 KABEL
VIDEOKABEL
SPEED
DOME
5) Installation der Festplatte
Öffnen Sie für die Installation der Festplatte die obere Gehäuseabdeckung und
montieren Sie das Festplattenlaufwerk an der Halterung. Denken Sie daran, die
Stromversorgung vor Installation der Festplatte auszuschalten. Wenden Sie sich bei
Problemen bitte an den technischen Kundendienst.
6) KBD-2 Installation mit RS485 (nur bei 5004/5008)
Schließen Sie bei der Installation der KBD-2 Systemtastatur mit Joystick und
Wiedergabe-Shuttle die KBD-2 an den RS485-Anschluss des DVR-Geräts an. Das
Kabel sollte an DOME2 der KBD-2 angeschlossen werden. Beachten Sie die
Polarität.
RS 485 KABEL
VIDEOKABEL
SPEED
DOME
