KAPITEL 2 Installationsanleitung und Sicherheitshinweise
7)KBD-2 mit RS232 installieren (nur bei 5008R, 5016)

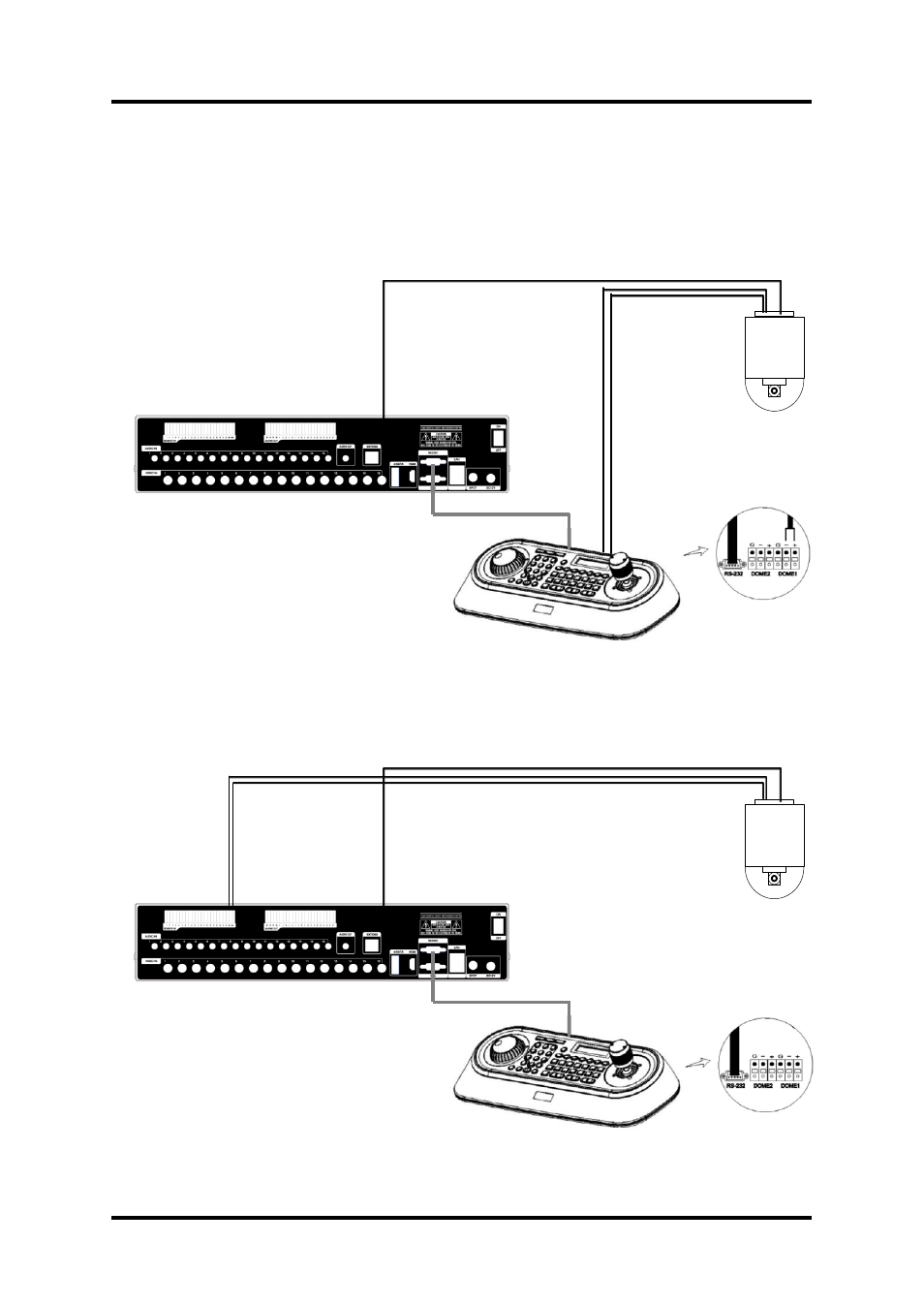

Schließen Sie bei der Installation der KBD-2 Systemtastatur mit Joystick und
Wiedergabe-Shuttle die KBD-2 an den RS232-Anschluss des DVR-Geräts an. Das
Kabel sollte an den RS232-Anschluss der KBD-2 angeschlossen werden. In diesem
Fall können Sie das Speed Dome Steuerkabel für die Joystick-Steuerung an DOME1
anschließen.
RS 485 KABEL
VIDEOKABEL
SPEED
DOME
Sie können auch das RS485-Kabel des DVR-Geräts verwenden, um die Speed ​​Dome
Kamera zu steuern. Dies ist sinnvoll, wenn Sie die PTZ per CMS oder Web-Browser
steuern möchten.
RS 485 KABEL
VIDEOKABEL
SPEED
DOME
