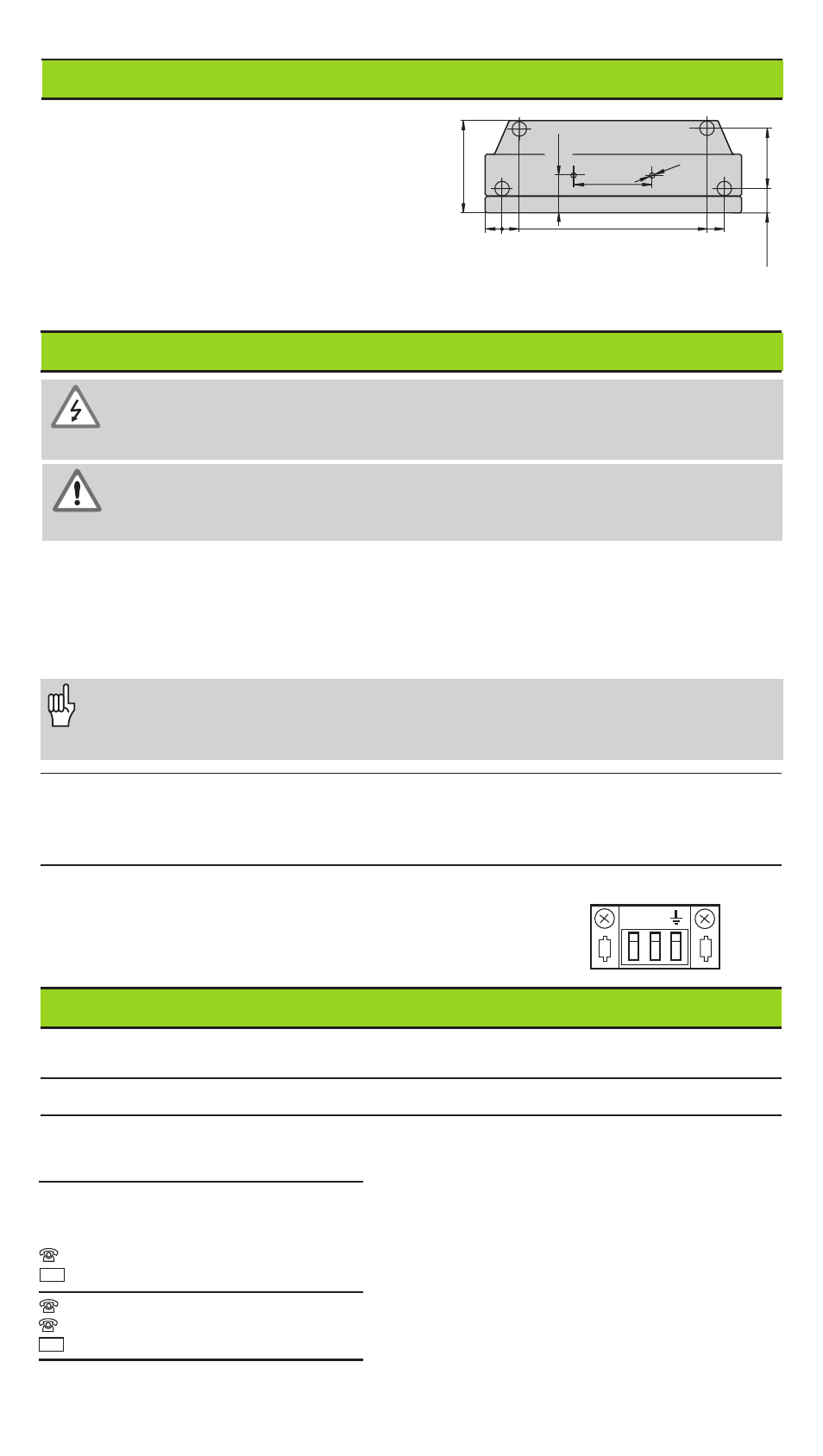

ND 520/ND 560: Aufstellen und Befestigen
Sie können die Anzeige mit M4-Schrauben
am Boden oder auf einem Schwenkfuß von
HEIDENHAIN (Id.-Nr. 281 619 01) befestigen.
56
± 0.2
2.204
± .008"
93+2
3.66+.08"
29+0.5
1.14+.02"
20
.79"
0
21
± 0.2
1
± .008"
209
± 0.2
8.228
± .008"
230
± 0.2
9.055
± .008"
92
3.622"
M4
43.3
1.704"
Stromschlag-Gefahr!
Vor Öffnen des Gerätes Netzstecker ziehen!
Schutzleiter anschließen! Der Schutzleiter darf nie unterbrochen sein!
Gefahr für interne Bauteile!
Steckverbindungen nur bei ausgeschaltetem Gerät herstellen oder lösen!
Nur Originalsicherungen als Ersatz verwenden!
Spannungsversorgung und Netzanschluß
Primärgetaktetes Netzteil.
Spannungsbereich 100 V bis 240 V (– 15 % bis + 10 %), Frequenz 48 Hz bis 62 Hz,
Leistungsaufnahme ND520: 9 W, ND 560 und NDP 560: 12 W,
Netzsicherung F 1 A im Gerät.
Mindestquerschnitt des Netzanschlußkabels: 0,75 mm
2
Netzanschluß beim ND 520 und ND 560
Die Positionsanzeigen ND 520 und ND 560 haben an der Gehäuse-Rückseite eine
Buchse für ein Kabel mit Netzstecker.
Netzanschluß beim NDP 560
Der NDP 560 hat an der Rückseite eine
Klemme (X 51) zum Netzanschluß.
Umgebungsbedingungen
Temperaturbereich Betrieb: 0°C bis + 45°C; Lagerung – 30°C bis + 70°C
Luftfeuchtigkeit Jahresmittel: F
rel
< 75 %; Maximum: F
rel, max
< 90 %
Masse 2,5 kg
Zur Erhöhung der Störfestigkeit den Erdungsanschluß auf der Gehäuse-
Rückseite mit dem zentralen Erdungspunkt der Maschine verbinden!
(Mindestquerschnitt 6 mm
2 )
X 51
N L1
