Funktionen zum Bezugspunkt-Setzen mit einem Werkzeug
Sie können anstelle des Kantentasters KT auch ein Werkzeug verwenden, mit dem
Sie die Werkstück-Kanten ankratzen.
Die Funktionen zum Bezugspunkt-Setzen ändern sich wie folgt: Die Positionsanzeige
•
berücksichtigt in den Antast-Funktionen den Werkzeug-Durchmesser, und
• speichert die Position der angekratzten Werkstück-Kante nicht automatisch.
Werkzeug-Durchmesser eingeben:
➤ Geben Sie den Werkzeug-Durchmesser in den Betriebs-Parameter P25 ein.
Position der Werkstück-Kante speichern, wenn das Werkzeug an der Werkstück-
Kante steht:
➤ Drücken Sie die Taste ENT.
Arbeiten mit Maßfaktoren
Die Positionsanzeigen können den Verfahrweg um einen Maßfaktor verlängert oder
verkürzt anzeigen. Dafür geben Sie den Maßfaktor für jede Achse separat in den
Anwenderparameter P12 ein und aktivieren die Funktion "Maßfaktor" über Anwen-
derparameter P11. Das Hellfeld SCL leuchtet.

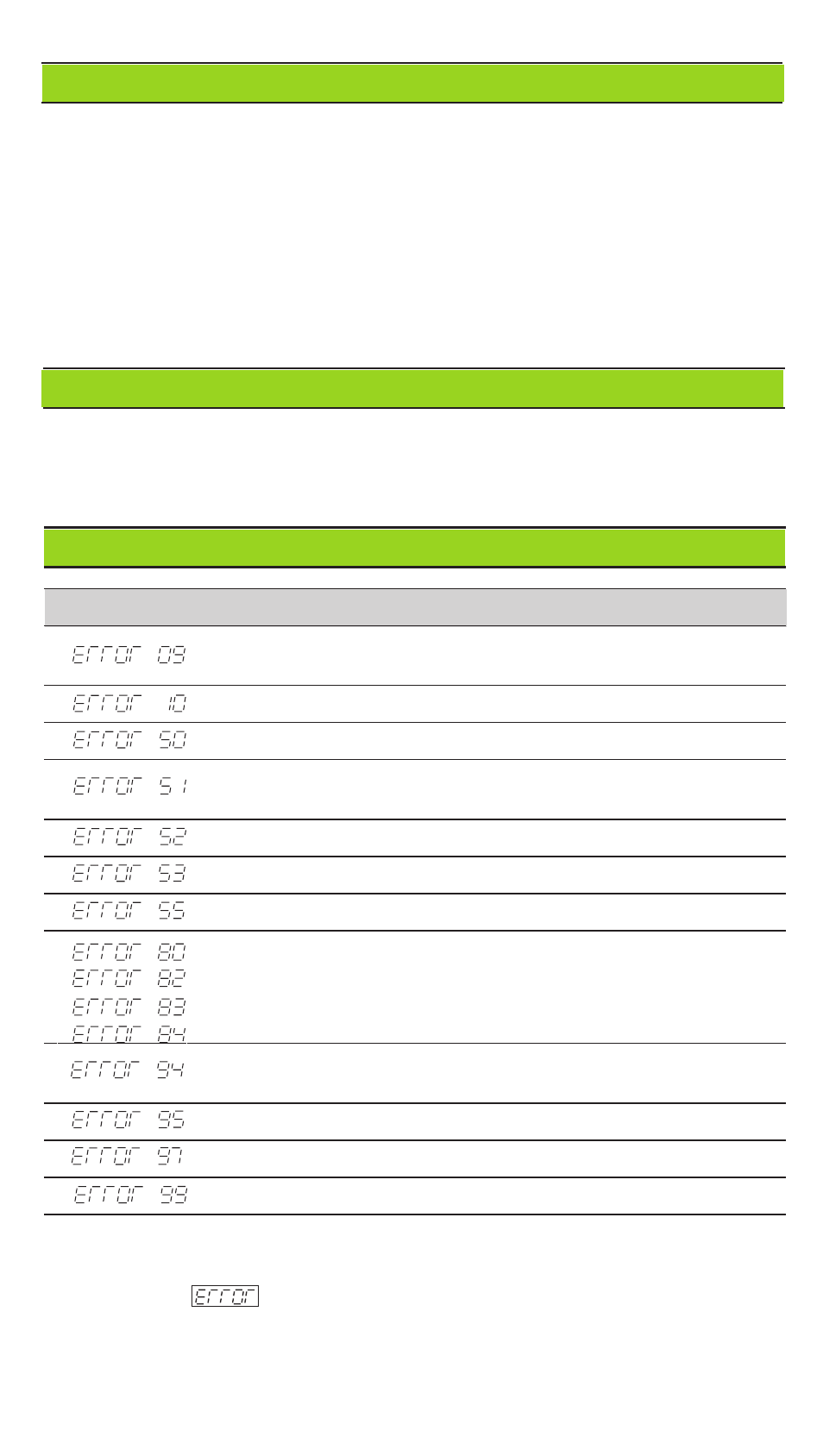

Fehlermeldungen
Meldung Ursache und Auswirkung
Anfahrstrecke bei Funktion zum Bezugspunkt-Setzen (SPEC FCT)
zu kurz
Falscher Eingabewert
Meßsystemsignal zu klein (z.B., wenn Meßsystem verschmutzt)
Eingangsfrequenz für Meßsystem-Eingang zu hoch
(z.B., wenn Verfahrgeschwindigkeit zu groß)
Meßsystemsignal zu groß
Interner Zählerüberlauf
Fehler beim Überfahren der Referenzmarken
Fehlermeldung löschen: Gerät ausschalten!
Bei wiederholtem Auftreten: Kundendienst benachrichtigen!
Offsetkorrekturwerte für Meßsystem-Signale gelöscht:
Kundendienst benachrichtigen
Korrekturwerte für nichtlineare Achsfehlerkorrektur gelöscht
Bezugspunkte gelöscht
Betriebsparameter gelöscht!
Wenn alle alle alle alle alle Dezimalpunkte leuchten, ist der Meßwert zu groß oder zu klein:
Setzen Sie einen neuen Bezugspunkt.
Fehlermeldung löschen
Wenn Sie die Fehlerursache behoben haben, können Sie die Fehlermeldung wieder
löschen:
➤ Drücken Sie die Taste CL.
