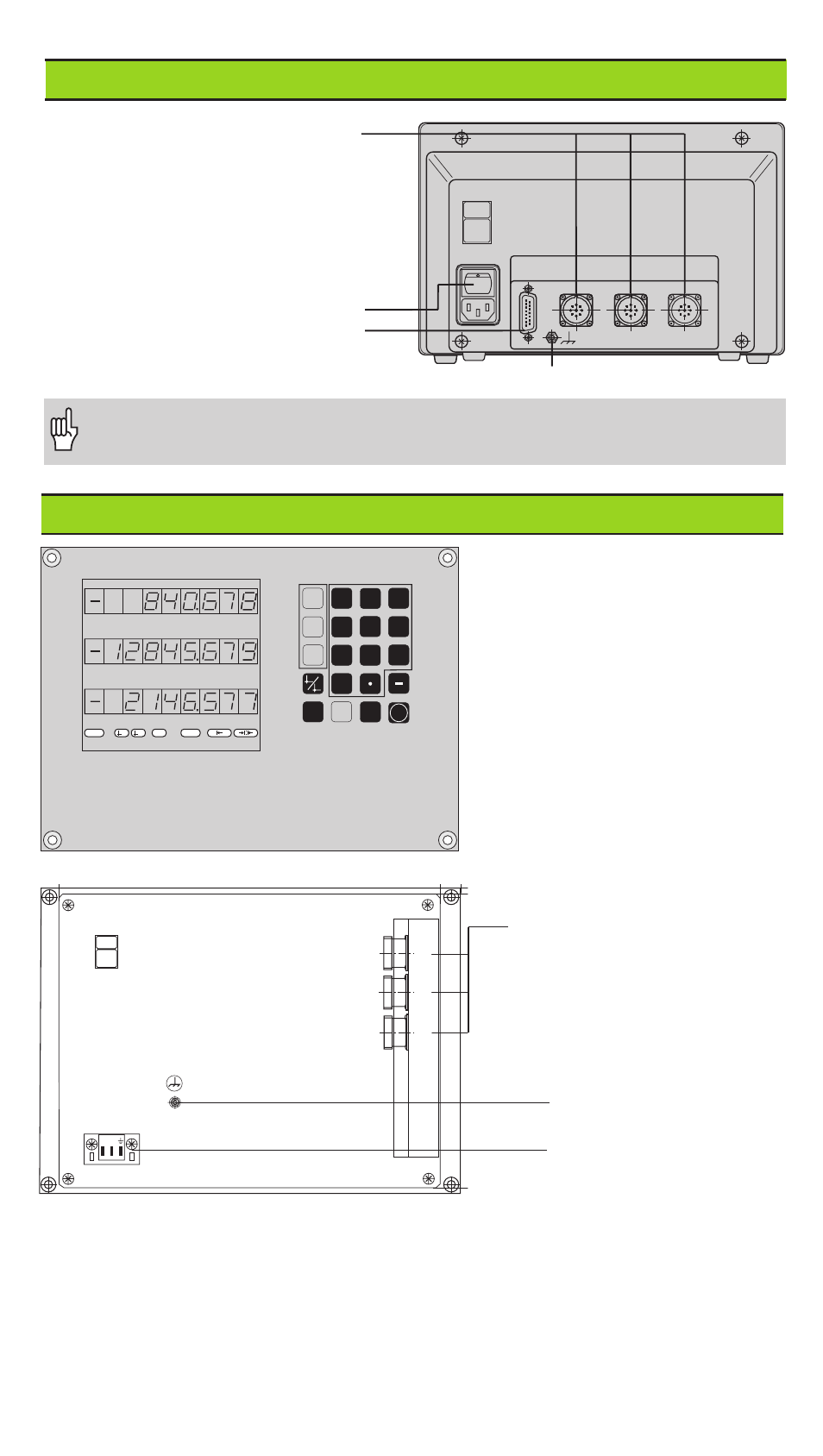

ND 520/ND560: Rückansicht
X 2 X 1 X 3 X 10
Netzschalter
Eingänge für HEIDENHAIN Längenmeß-
systeme (ND 520: 2, ND 560: 3)
mit sinusförmigen Ausgangssignalen
(7µA
SS
bis 16 µA
SS
),
Anschlußkabel maximal 30 m lang,
Eingangsfrequenz maximal 100 kHz
Kantentaster-Anschluß
Erdungsanschluß
NDP 560: Vorder- und Rückansicht
Die Schnittstellen X1, X2, X3 und X10 erfüllen die "Sichere Trennung vom
Netz" nach EN 50 178.
MOD
0
Y
X
HEIDENHAIN
3
6 5 4
2 1
ENT
8 7 9
Z
REF 1 2
CL SPEC
FCT
1
2
in. SCL
Einbau-Maße:
Frontplattenausschnitt in [mm]
259+0,5 ·198,5+0,5
Einbautiefe min. 140 mm
PGM
XXXX
L1 N
X51
X1
X2
X3
Eingänge X1 bis X3 für
HEIDENHAIN Längenmeß-
systeme mit sinusförmigen
Ausgangssignalen
(siehe oben)
Netzanschluß
Erdungsanschluß
