An die Positionsanzeige für Drehmaschinen ND 530 lassen sich zwei HEIDENHAIN
Längenmeßsysteme mit sinusförmigen Ausgangssignalen anschließen.
Die Längenmeßsysteme haben eine oder mehrere - insbesondere auch "abstands-
codierte" - Referenzmarken. Beim Überfahren der Referenzmarke wird ein Signal
erzeugt, das diese Position als Referenzpunkt kennzeichnet.
Nach dem Wiedereinschalten wird durch das Überfahren der Referenzmarke die
durch das Bezugspunkt-Setzen festgelegte Zuordnung zwischen Positionen und
Anzeigewerten wieder hergestellt.
Bei abstandscodierten Referenzmarken genügt dazu ein Verfahrweg von maximal
20 mm.

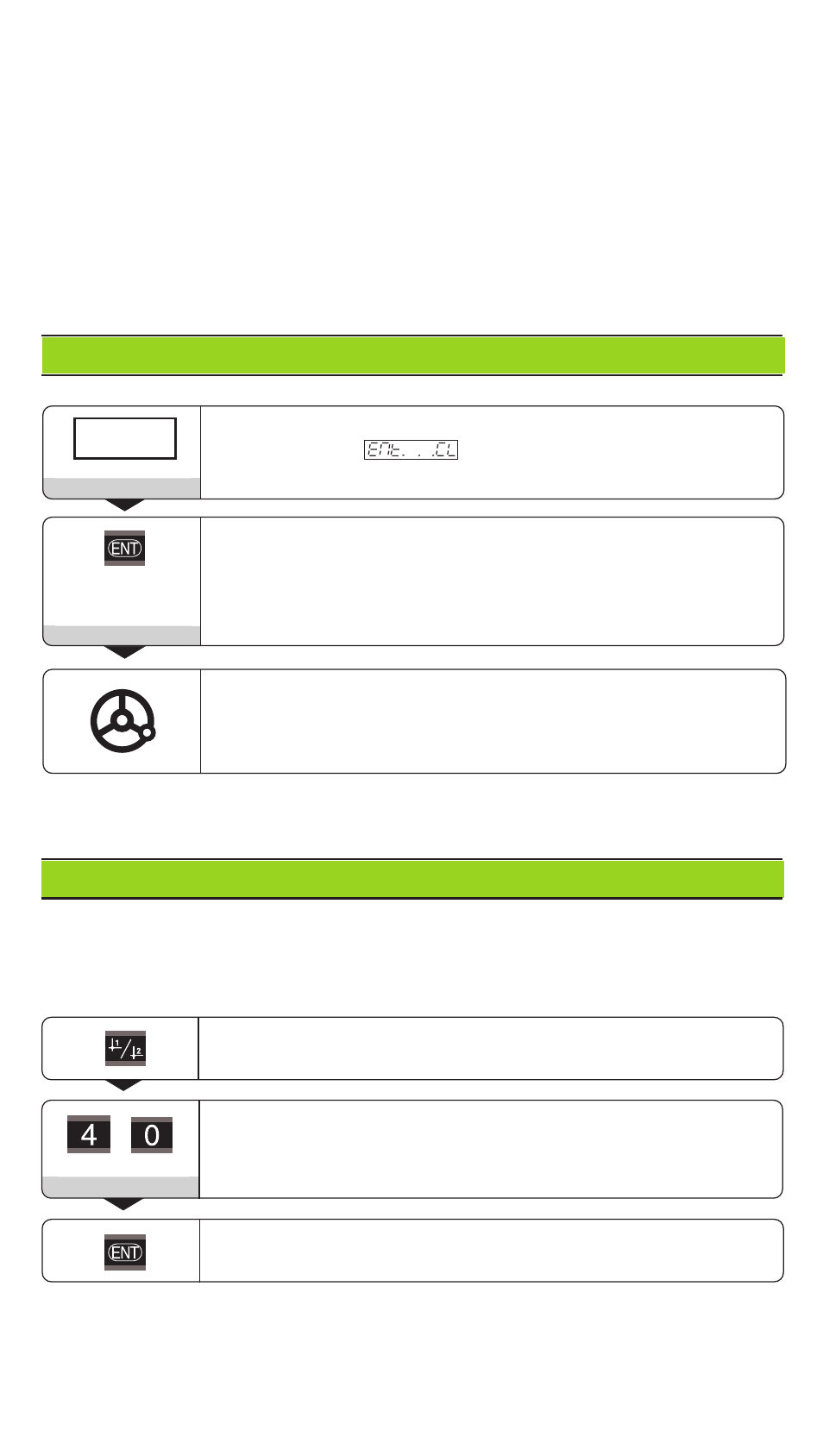

Einschalten
Wenn Sie die Referenzmarken-Auswertung nicht wünschen, drücken Sie die
Taste CL anstelle der Taste ENT.
Bezugspunkt-Setzen
Beim Bezugspunkt-Setzen ordnen Sie einer bestimmten Position den
zugehörigen Anzeigewert zu. Zum Beispiel setzen Sie die Werkstück-Stirnfläche auf
Z = 0 mm und einen Absatz am Werkstück auf die zugehörige X-Koordinate.
Beim ND 530 können Sie zwei voneinander unabhängige Bezugspunkte festlegen.
Referenzmarken-Auswertung einschalten.
• Anzeige zeigt den zuletzt der Referenzmarken-Position
zugeordneten Wert an.
• Leuchtfeld REF leuchtet.
• Dezimalpunkt blinkt.
Referenzpunkt überfahren.
Verfahren, bis Anzeige zählt und der Dezimalpunkt nicht
mehr blinkt.
Die Anzeige ist betriebsbereit.
Anzeige einschalten (Schalter an der Gehäuse-Rückseite).
• Anzeige zeigt
an.
• Leuchtfeld REF blinkt.
5 , 6 9 7
Ent...CL
Bezugspunkt 1 oder 2 wählen.
Zahlenwert eingeben, z.B. 40.
Zwischen den beiden Bezugspunkten kann beliebig umgeschaltet werden.
Verwenden Sie den Bezugspunkt 2, wenn Sie Kettenmaße anzeigen wollen!
4 0
Eingegebenen Zahlenwert übernehmen.
0 ➤1
