HEIDENHAIN ND 530 v.2 - Handbuch (Seite 8)

288 028 04 · SW 246 180 05 · 2 · 1/97 · H · Printed in Germany · Änderungen vorbehalten

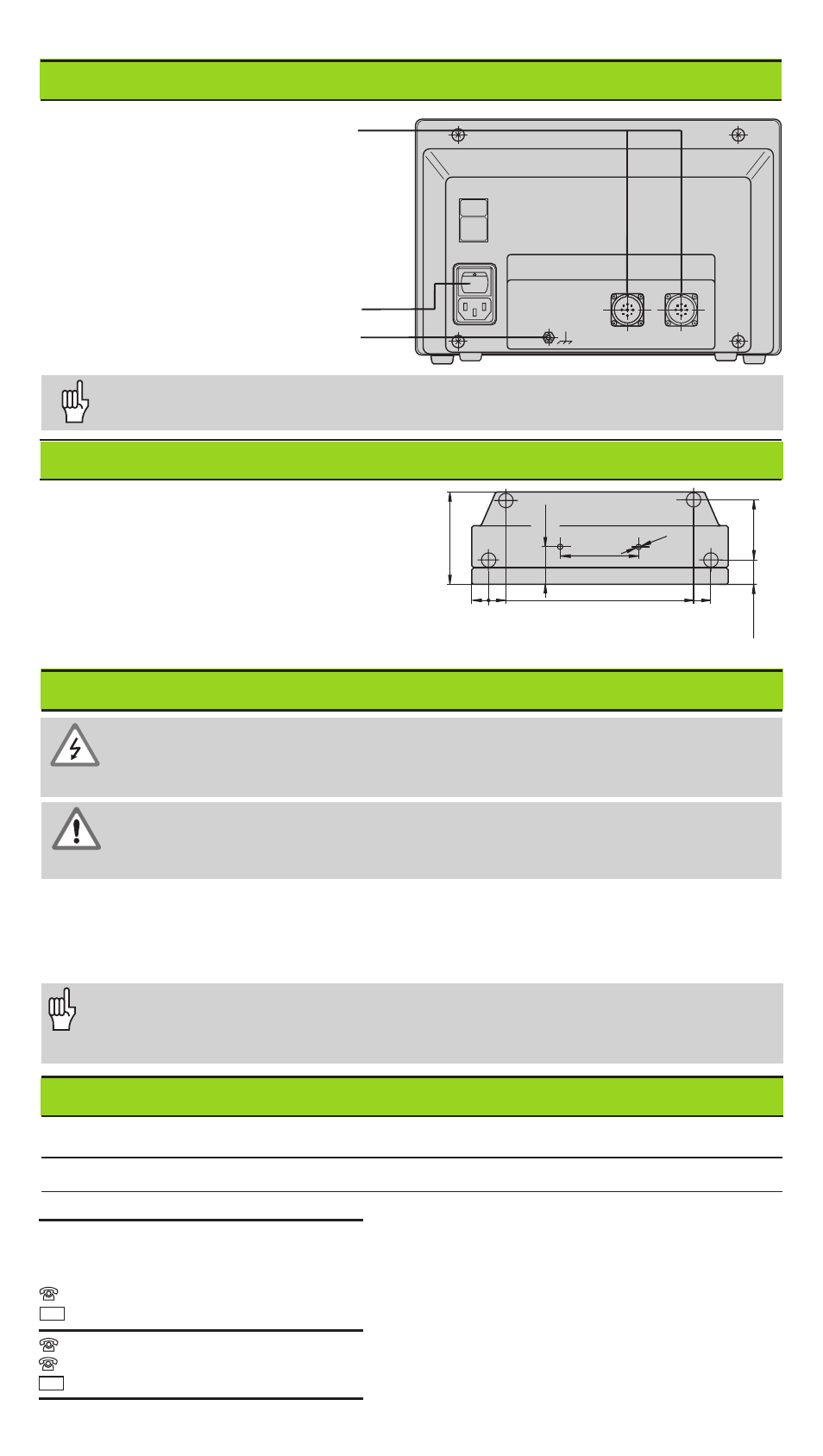

Rückansicht
X 2 X 1
Erdungsanschluß
Netzschalter
Eingänge für zwei HEIDENHAIN
Längenmeßsysteme
mit sinusförmigen Ausgangssignalen
(7µA
SS
bis 16 µA
SS
),
Anschlußkabel maximal 30 m lang,
Eingangsfrequenz maximal 100 kHz
56
± 0.2
2.204
± .008"
93+2
3.66+.08"
29+0.5
1.14+.02"
20 .79"
0
21
± 0.2
1
± .008"
209
± 0.2
8.228
± .008"
230
± 0.2
9.055
± .008"
92
3.622"
M4
43.3
1.704"
Stromschlag-Gefahr!
Vor Öffnen des Gerätes Netzstecker ziehen!
Schutzleiter anschließen! Der Schutzleiter darf nie unterbrochen sein!
Gefahr für interne Bauteile!
Steckverbindungen nur bei ausgeschaltetem Gerät herstellen oder lösen!
Nur Originalsicherungen als Ersatz verwenden!
Die Schnittstellen X1 und X2 erfüllen die "Sichere Trennung vom Netz"
nach EN 50 178.
Zur Erhöhung der Störfestigkeit den Erdungsanschluß auf der Gehäuse-
Rückseite mit dem zentralen Erdungspunkt der Maschine verbinden!
(Mindestquerschnitt 6 mm
2
)
Umgebungsbedingungen
Temperaturbereich Betrieb: 0 °C bis + 45 °C; Lagerung – 30 °C bis + 70 °C
Luftfeuchtigkeit Jahresmittel: F
rel
< 75 %; Maximum: F
rel, max
< 90 %
Masse 2,3 kg
Spannungsversorgung und Netzanschluß
Primärgetaktetes Netzteil.
Spannungsbereich 100 V bis 240 V (– 15 % bis + 10 %), Frequenz 48 Hz bis 62 Hz,
Leistungsaufnahme 9 W, Netzsicherung F 1 A im Gerät.
Mindestquerschnitt des Netzanschlußkabels: 0,75 mm
2 .
Aufstellen und Befestigen
Sie können die Anzeige mit
M4-Schrauben am Boden oder auf
einem Schwenkfuß von HEIDENHAIN
(Id.-Nr. 281 619 01) befestigen.
DR. JOHANNES HEIDENHAIN GmbH
Dr.-Johannes-Heidenhain-Straße 5
D-83301 Traunreut, Deutschland
(0 86 69) 31-0 . 56 831
(0 86 69) 50 61
FAX
FAX
Service (0 86 69) 31-12 72
TNC-Service (0 86 69) 31-14 46
(0 86 69) 98 99
