168 Programmieren: Konturen programmieren
6.4 Bahnbew
e
gung
en - r
e
c
h
twinklig
e K
oor
dinat
e
n 6.4 Bahnbewegungen -
rechtwinklige Koordinaten

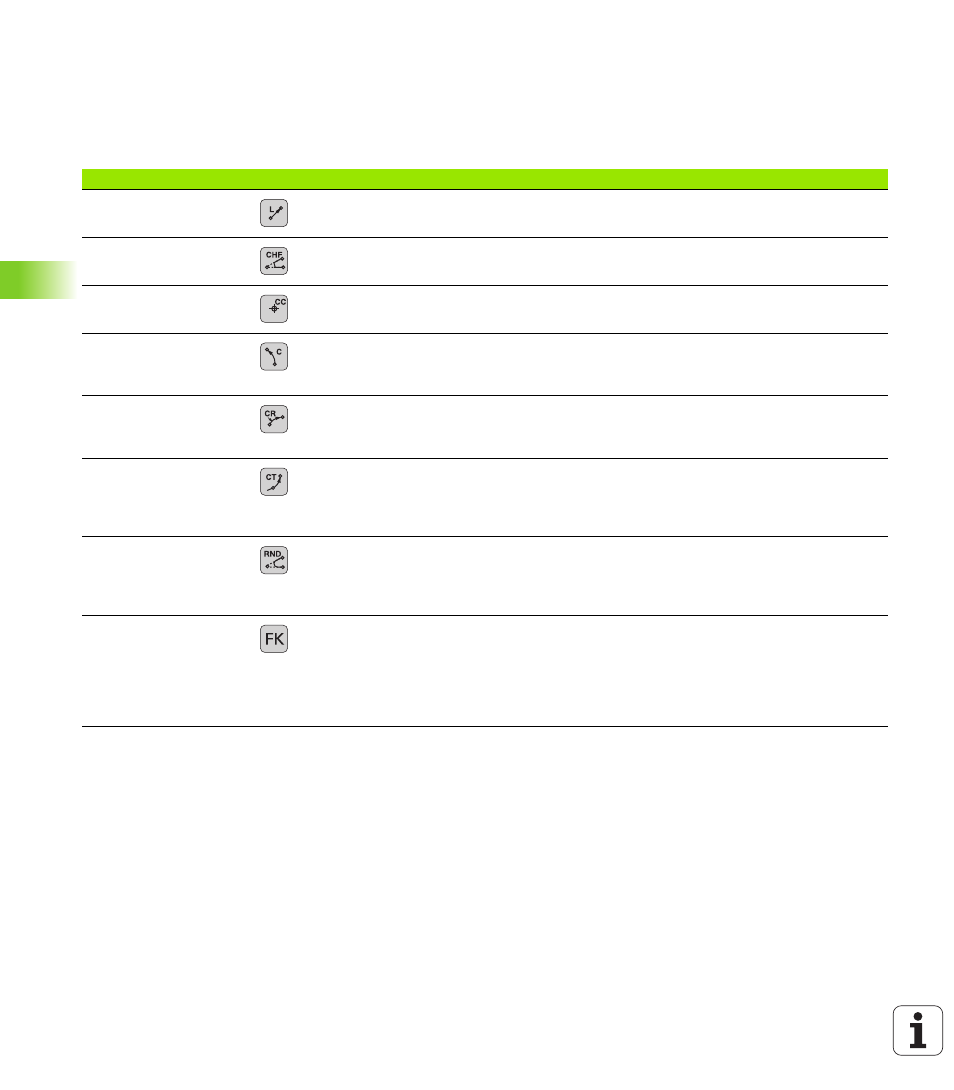

Übersicht der Bahnfunktionen
Funktion Bahnfunktionstaste Werkzeug-Bewegung Erforderliche Eingaben Seite
Gerade L
engl.: Line Gerade Koordinaten des Geraden-
Endpunkts Seite 169
Fase: CHF
engl.: CHamFer Fase zwischen zwei
Geraden Fasenlänge Seite 170
Kreismittelpunkt CC;
engl.: Circle Center Keine Koordinaten des
Kreismittelpunkts bzw. Pols Seite 172
Kreisbogen C
engl.: Circle Kreisbahn um
Kreismittelpunkt CC zum
Kreisbogen-Endpunkt Koordinaten des Kreis-
Endpunkts, Drehrichtung Seite 173
Kreisbogen CR
engl.: Circle by Radius Kreisbahn mit bestimmten
Radius Koordinaten des Kreis-
Endpunkts, Kreisradius,
Drehrichtung Seite 174
Kreisbogen CT
engl.: Circle Tangential Kreisbahn mit tangentialem
Anschluss an vorheriges und
nachfolgendes
Konturelement Koordinaten des Kreis-
Endpunkts Seite 176
Ecken-Runden RND
engl.: RouNDing of
Corner Kreisbahn mit tangentialem
Anschluss an vorheriges und
nachfolgendes
Konturelement Eckenradius R Seite 171
Freie Kontur-
Programmierung FK Gerade oder Kreisbahn mit
beliebigem Anschluss an
vorheriges Konturelement siehe „Bahnbewegungen –
Freie Kontur-
Programmierung FK
(Software-Option Advanced
programming features)”,
Seite 189 Seite 192
