HEIDENHAIN TNC 320 (340 55x-04) ISO programming Benutzerhandbuch
Seite 171
HEIDENHAIN TNC 320
171
6.4 Bahnbew
e
gung
en - r
e
c
h
twinklig
e K
oor
dinat
e
n

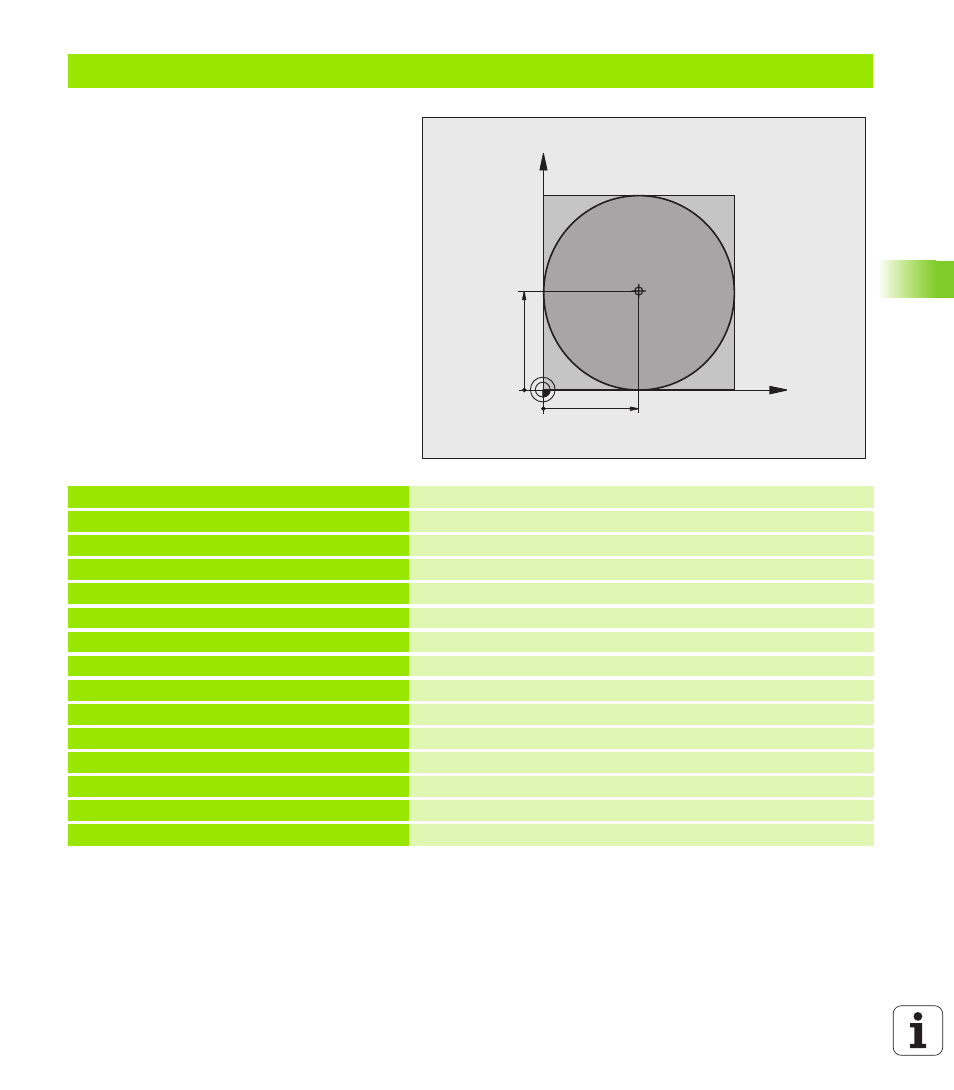

Beispiel: Vollkreis kartesisch
%C-CC G71 *
N10 G30 G17 X+0 Y+0 Z-20 *
Rohteil-Definition
N20 G31 G90 X+100 Y+100 Z+0 *
N30 T1 G17 S3150 *
Werkzeug-Aufruf
N40 G00 G40 G90 Z+250 *
Werkzeug freifahren
N50 I+50 J+50 *
Kreismittelpunkt definieren
N60 X-40 Y+50 *
Werkzeug vorpositionieren
N70 G01 Z-5 F1000 M3 *
Auf Bearbeitungstiefe fahren
N80 G41 X+0 Y+50 F300 *
Kreisstartpunkt anfahren, Radiuskorrektur G41
N90 G26 R5 F150 *
Tangentiales Anfahren
N100 G02 X+0 *
Kreisendpunkt (=Kreisstartpunkt) anfahren
N110 G27 R5 F500 *
Tangentiales Wegfahren
N120 G01 G40 X-40 Y-50 F1000 *
Freifahren in der Bearbeitungsebene, Radiuskorrektur aufheben
N130 G00 Z+250 M2 *
Werkzeug freifahren in der Werkzeug-Achse, Programm-Ende
N99999999 %C-CC G71 *
X
Y
50
50
CC
