HEIDENHAIN TNC 320
337
12.8 Bezugspunkt-Setz
en mit 3D-T
astsyst
e
m
12.8 Bezugspunkt-Setzen mit 3D-
Tastsystem
Übersicht
Die Funktionen zum Bezugspunkt-Setzen am ausgerichteten
Werkstück wählen Sie mit folgenden Softkeys:

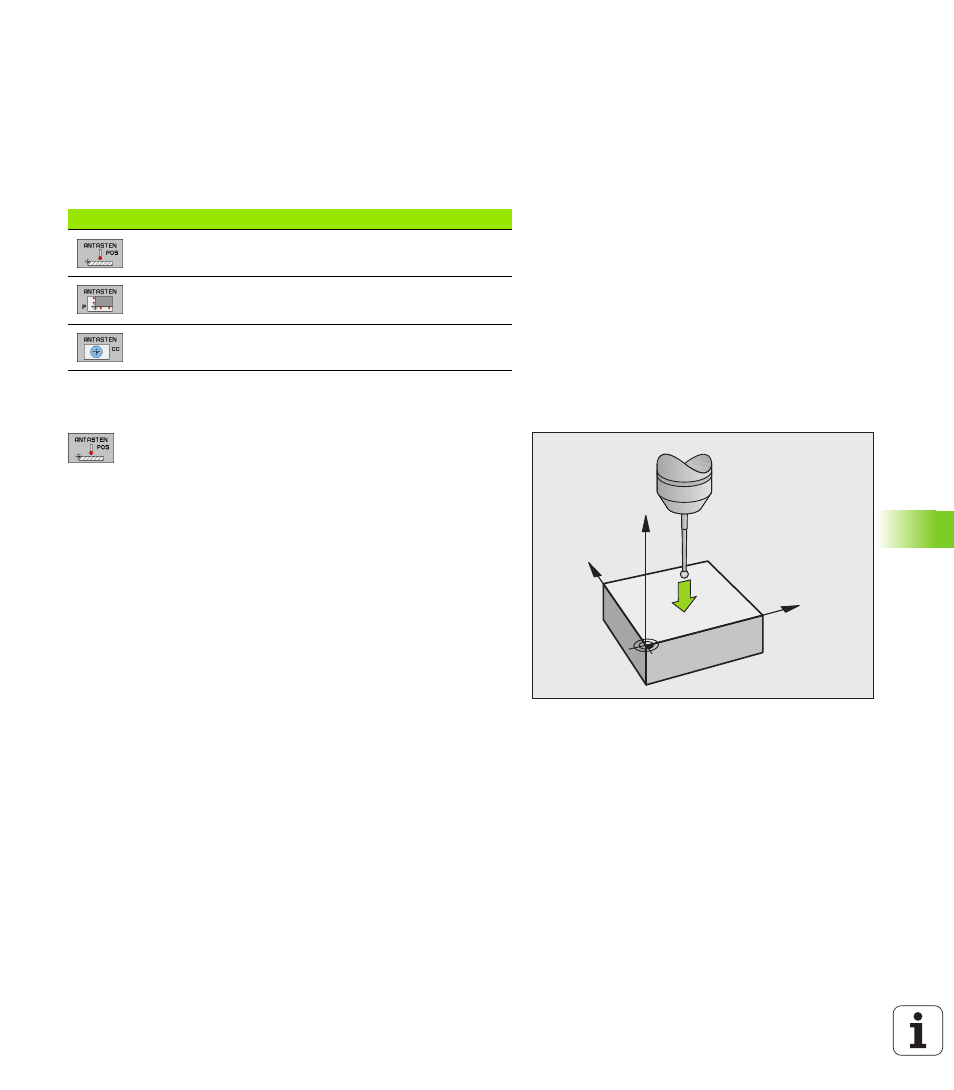

Bezugspunkt-Setzen in einer beliebigen Achse
U
Antastfunktion wählen: Softkey ANTASTEN POS
drücken
U
Tastsystem in die Nähe des Antastpunkts
positionieren
U
Antastrichtung und gleichzeitig Achse wählen, für die
der Bezugspunkt gesetzt wird, z.B. Z in Richtung Z–
antasten: Über Softkey wählen
U
Antasten: Externe START-Taste drücken
U
Bezugspunkt
: Soll-Koordinate eingeben, mit Softkey
BEZUGSP. SETZEN übernehmen, siehe „Messwerte
aus den Tastsystem-Zyklen in eine Nullpunkt-Tabelle
schreiben”, Seite 330
U
Antast-Funktion beenden: Softkey END drücken
Softkey
Funktion
Seite
Bezugspunkt-Setzen in einer
beliebigen Achse mit
Ecke als Bezugspunkt setzen
Kreismittelpunkt als Bezugspunkt
setzen
Y
X
Z
