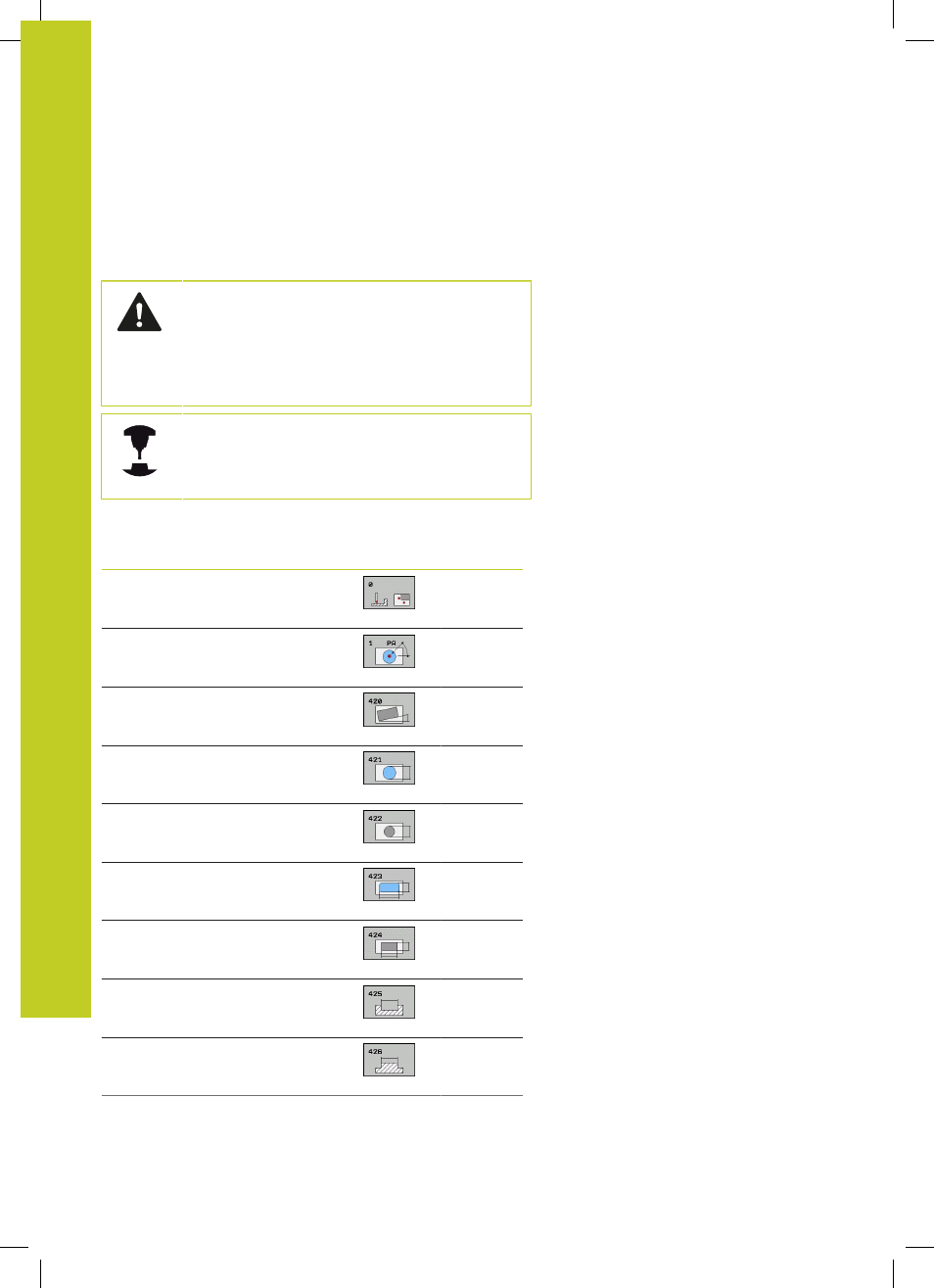

Tastsystemzyklen: Werkstücke automatisch kontrollieren
16.1 Grundlagen
16
372
TNC 320 | Benutzer-Handbuch Zyklenprogrammierung | 1/2014
16.1 Grundlagen
Übersicht
Bei Ausführung der Tastsystem-Zyklen dürfen Zyklus
8 SPIEGELUNG, Zyklus 11 MASSFAKTOR und Zyklus
26 MASSFAKTOR ACHSSPEZ. nicht aktiv sein.
HEIDENHAIN übernimmt die Gewährleistung für
die Funktion der Antastzyklen nur dann, wenn
HEIDENHAIN-Tastsysteme eingesetzt werden.
Die TNC muss vom Maschinenhersteller für den
Einsatz von 3D-Tastsystemen vorbereitet sein.
Beachten Sie Ihr Maschinenhandbuch!
Die TNC stellt zwölf Zyklen zur Verfügung, mit denen Sie
Werkstücke automatisch vermessen können:
Zyklus Softkey Seite
0 BEZUGSEBENE
Messen einer Koordinate in einer
wählbaren Achse 378
1 BEZUGSEBENE POLAR
Messen eines Punktes,
Antastrichtung über Winkel 379
420 MESSEN WINKEL
Winkel in der Bearbeitungsebene
messen 380
421 MESSEN BOHRUNG
Lage und Durchmesser einer
Bohrung messen 382
422 MESSEN KREIS AUSSEN
Lage und Durchmesser eines
kreisförmigen Zapfens messen 385
423 MESSEN RECHTECK INNEN
Lage, Länge und Breite einer
Rechteck-Tasche messen 388
424 MESSEN RECHTECK AUSSEN
Lage, Länge und Breite eines
Rechteck-Zapfens messen 392
425 MESSEN BREITE INNEN
(2. Softkey-Ebene) Nutbreite innen
messen 395
426 MESSEN STEG AUSSEN
(2. Softkey-Ebene) Steg außen
messen 398
