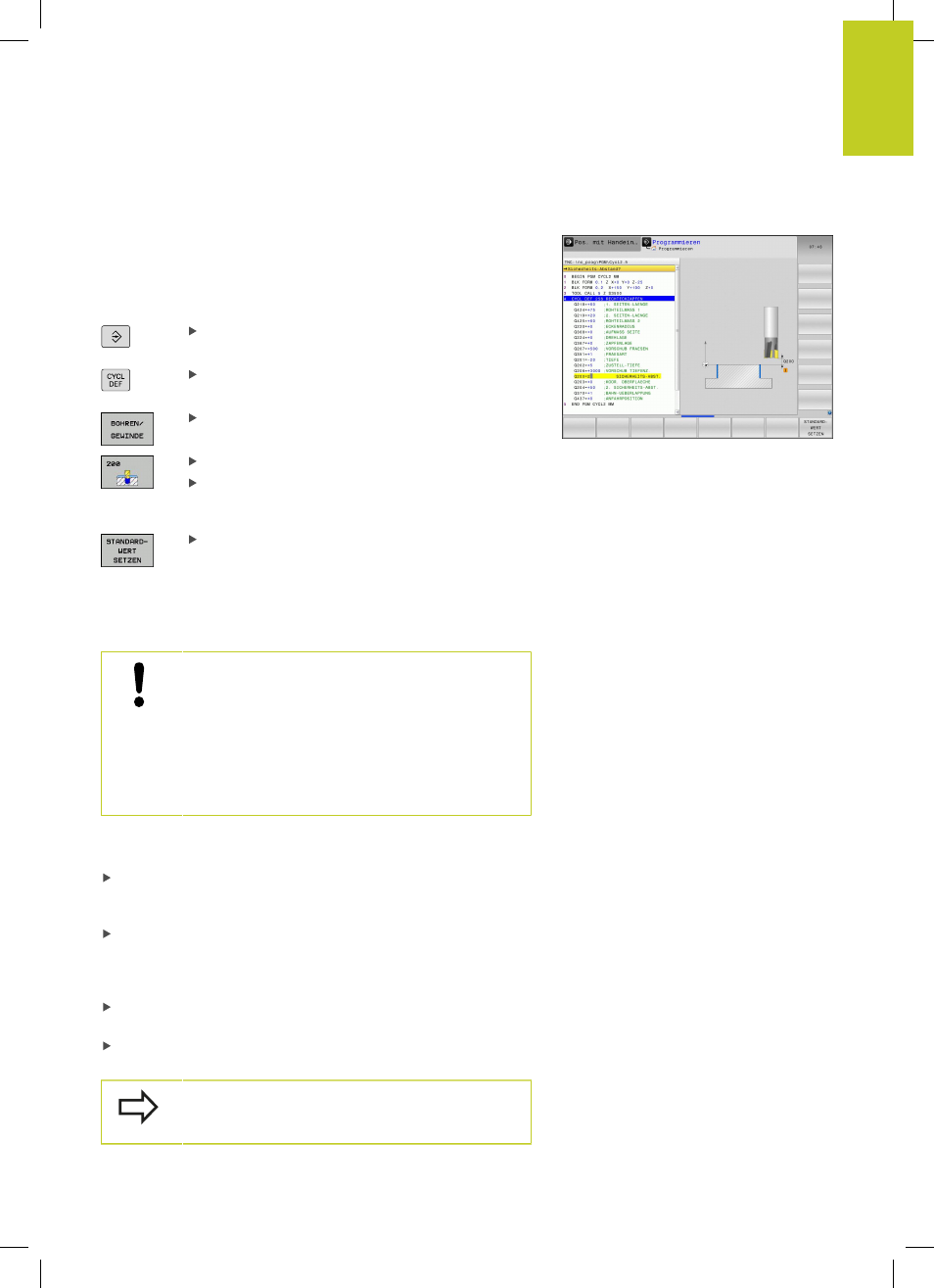

GLOBAL DEF-Angaben nutzen
Wenn Sie am Programm-Anfang die entsprechenden GLOBAL DEF-
Funktionen eingegeben haben, dann können Sie bei der Definition
eines beliebigen Bearbeitungs-Zyklus auf diese global gültigen
Werte referenzieren.
Gehen Sie dabei wie folgt vor:
Betriebsart Einspeichern/Editieren wählen
Bearbeitungszyklen wählen
Gewünschte Zyklengruppe wählen, z.B.
Bohrzyklen
Gewünschten Zyklus wählen, z.B.
BOHREN
Die TNC blendet den Softkey
Standardwert
setzen ein, wenn es dafür einen globalen
Parameter gibt
Softkey Standardwert setzen drücken: Die TNC
trägt das Wort PREDEF (englisch: Vordefiniert)
in die Zyklusdefinition ein. Damit haben Sie eine
Verknüpfung zum entsprechenden
GLOBAL DEF-
Parameter durchgeführt, den Sie am Programm-
Anfang definiert haben
Achtung Kollisionsgefahr!
Beachten Sie, dass sich nachträgliche Änderungen
der Programm-Einstellungen auf das gesamte
Bearbeitungsprogramm auswirken und somit den
Bearbeitungsablauf erheblich verändern können.
Wenn Sie in einem Bearbeitungs-Zyklus einen festen
Wert eintragen, dann wird dieser Wert nicht von
GLOBAL DEF-Funktionen verändert.
Allgemeingültige globale Daten
Sicherheits-Abstand: Abstand zwischen Werkzeug-Stirnfläche
und Werkstück-Oberfläche beim automatischen Anfahren der
Zyklus-Startposition in der Werkzeug-Achse
2. Sicherheits-Abstand: Position, auf die die TNC das
Werkzeug am Ende eines Bearbeitungsschrittes positioniert.
Auf dieser Höhe wird die nächste Bearbeitungsposition in der
Bearbeitungsebene angefahren
F Positionieren: Vorschub, mit dem die TNC das Werkzeug
innerhalb eines Zyklus verfährt
F Rückzug: Vorschub, mit dem die TNC das Werkzeug
zurückpositioiniert
Parameter gelten für alle Bearbeitungszyklen 2xx.
