Bearbeitungszyklen: Gewindebohren / Gewindefräsen
4.2
GEWINDEBOHREN mit Ausgleichsfutter (Zyklus 206, DIN/ISO:
G206)
4
96
TNC 320 | Benutzer-Handbuch Zyklenprogrammierung | 1/2014
Achtung Kollisionsgefahr!
Mit Maschinen-Parameter
displayDepthErr stellen
Sie ein, ob die TNC bei der Eingabe einer positiven
Tiefe eine Fehlermeldung ausgeben soll (on) oder
nicht (off).
Beachten Sie, dass die TNC bei
positiv
eingegebener Tiefe
die Berechnung der Vorposition
umkehrt. Das Werkzeug fährt also in der Werkzeug-
Achse mit Eilgang auf Sicherheits-Abstand
unter
die
Werkstück-Oberfläche!

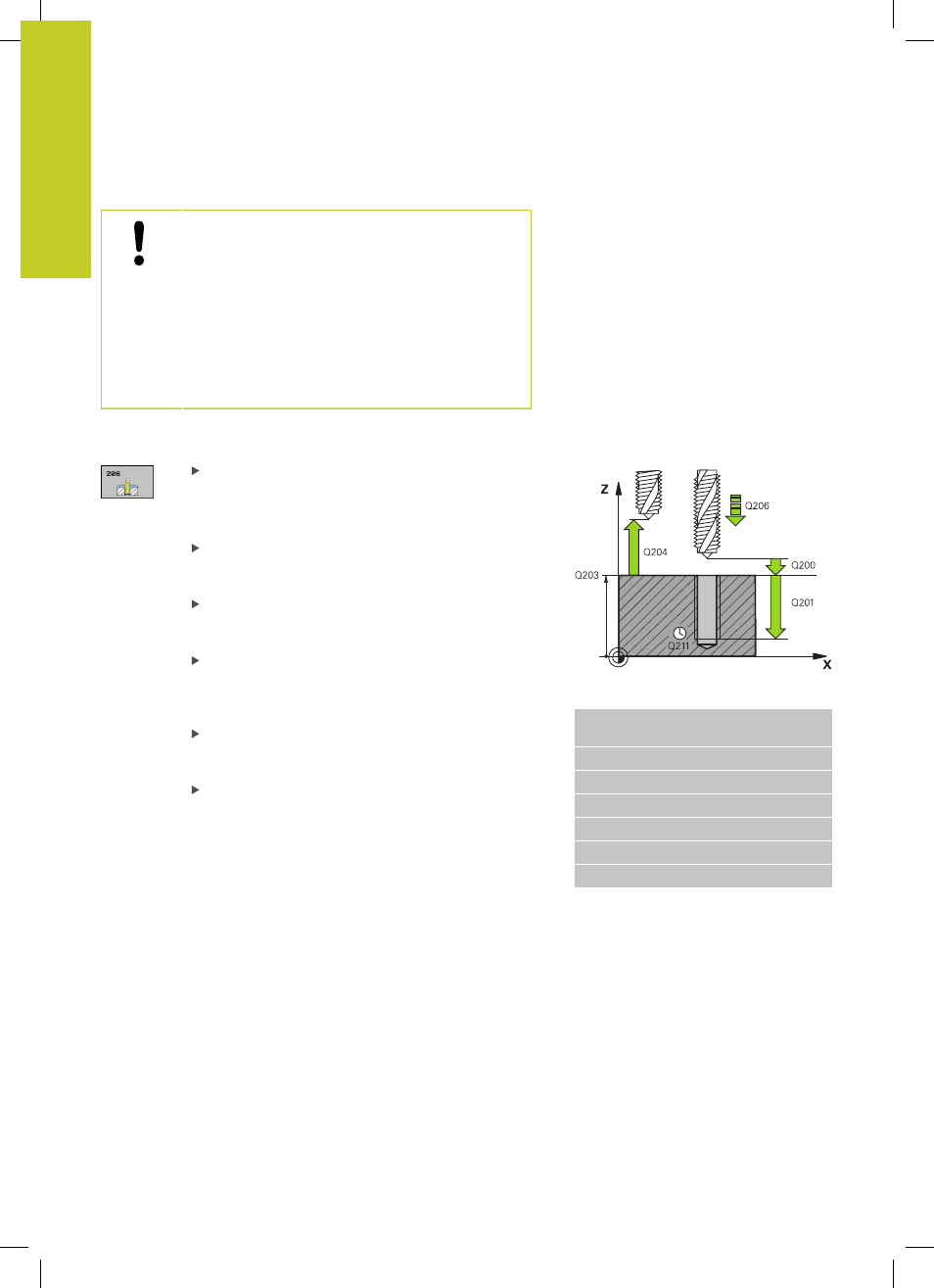

Zyklusparameter
Sicherheits-Abstand Q200 (inkremental): Abstand
zwischen Werkzeugspitze und Werkstück-
Oberfläche. Eingabebereich 0 bis 99999,9999
Richtwert: 4x Gewindesteigung.
Gewindetiefe Q201 (inkremental): Abstand
zwischen Werkstück-Oberfläche und Gewindegrund.
Eingabebereich -99999,9999 bis 99999,9999
Vorschub F Q206: Verfahrgeschwindigkeit des
Werkzeugs beim Gewindebohren. Eingabebereich 0
bis 99999,999 alternativ
FAUTO
Verweilzeit unten Q211: Wert zwischen 0
und 0,5 Sekunden eingeben, um ein Verkeilen
des Werkzeugs beim Rückzug zu vermeiden.
Eingabebereich 0 bis 3600,0000
Koord. Werkstück-Oberfläche Q203 (absolut):
Koordinate Werkstück-Oberfläche. Eingabebereich
-99999,9999 bis 99999,9999
2. Sicherheits-Abstand Q204 (inkremental):
Koordinate Spindelachse, in der keine Kollision
zwischen Werkzeug und Werkstück (Spannmittel)
erfolgen kann. Eingabebereich 0 bis 99999,9999
NC-Sätze
25 CYCL DEF 206 GEWINDEBOHREN
NEU
Q200=2
;SICHERHEITS-ABST.
Q201=-20
;TIEFE
Q206=150
;VORSCHUB TIEFENZ.
Q211=0.25
;VERWEILZEIT UNTEN
Q203=+25
;KOOR. OBERFLAECHE
Q204=50
;2. SICHERHEITS-ABST.
Vorschub ermitteln: F = S x p
F: Vorschub mm/min)
S: Spindel-Drehzahl (U/min)
p: Gewindesteigung (mm)
Freifahren bei Programm-Unterbrechung
Wenn Sie während des Gewindebohrens die externe Stopp-
Taste drücken, zeigt die TNC einen Softkey an, mit dem Sie das
Werkzeug freifahren können.
