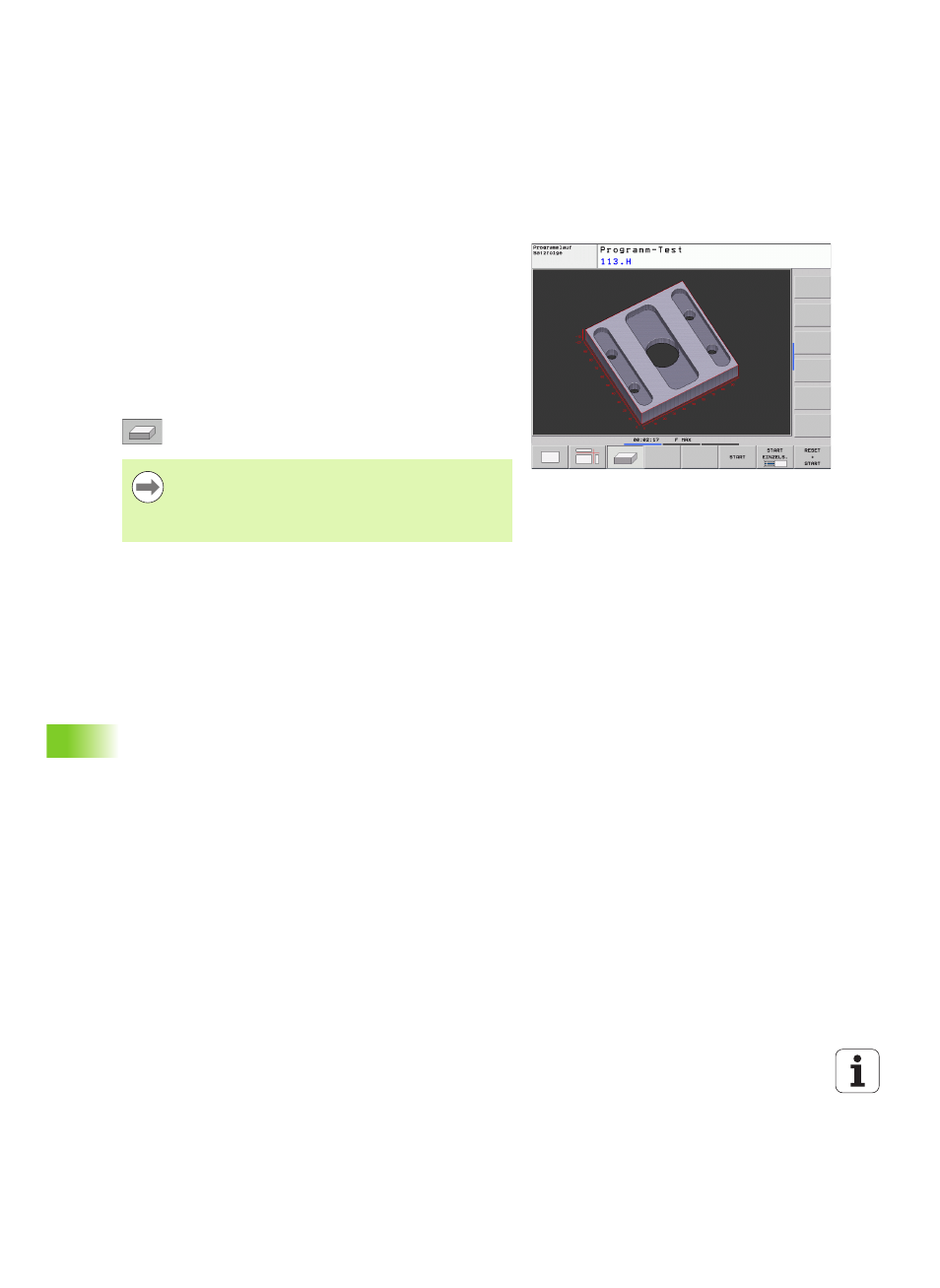

3D-Darstellung
Die TNC zeigt das Werkstück räumlich.
Die 3D-Darstellung können Sie per Softkeys um die vertikale Achse
drehen und um die horizontale Achse kippen. Sofern Sie eine Mouse
an ihre TNC angeschlossen haben, können Sie durch gedrückt halten
der rechten Mouse-Taste diese Funktion ebenso ausführen.
Die Umrisse des Rohteils zu Beginn der grafischen Simulation können
Sie als Rahmen anzeigen lassen.
In der Betriebsart Programm-Test stehen Funktionen zur Ausschnitts-
Vergrößerung zur Verfügung, siehe „Ausschnitts-Vergrößerung”,
Seite 394.
U 3D-Darstellung mit Softkey wählen.
Die Geschwindigkeit der 3D-Grafik hängt von der
Schneidlänge (Spalte LCUTS in der Werkzeug-Tabelle) ab.
Ist LCUTS mit 0 definiert (Grundeinstellung), dann rechnet
die Simulation mit einer unendlich langen Schneidlänge,
was zu hohen Rechenzeit führt.
