164 Programmieren: Werkzeuge
5.3 W
e
rk
z
e
ug-K
or
re
kt
ur

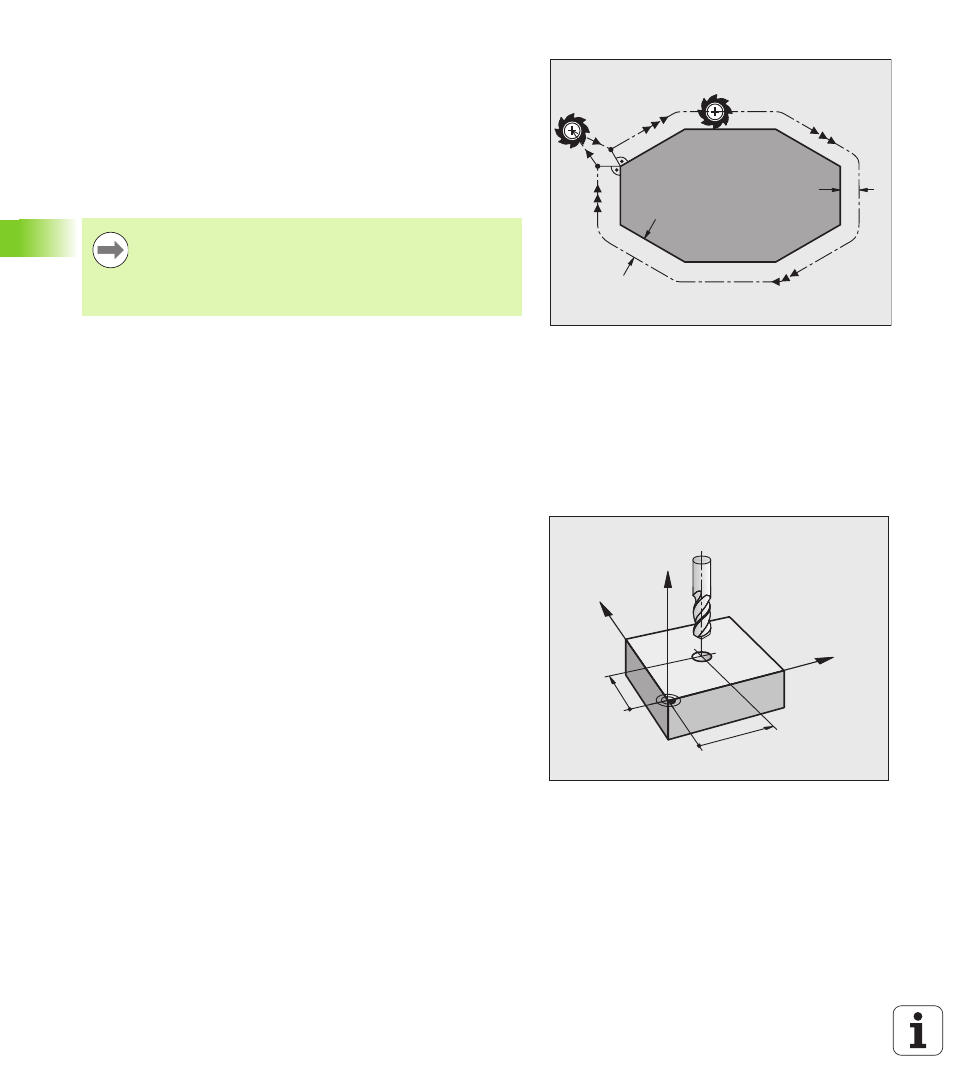

Werkzeug-Radiuskorrektur
Der Programm-Satz für eine Werkzeug-Bewegung enthält
„ G41 oder G42 für eine Radiuskorrektur
„ G40 , wenn keine Radiuskorrektur ausgeführt werden soll
Die Radiuskorrektur wirkt, sobald ein Werkzeug aufgerufen und mit
einem Geradensatz in der Bearbeitungsebene mit G41 oder G42
verfahren wird.
Bei der Radiuskorrektur berücksichtigt die TNC Delta-Werte sowohl
aus dem T-Satz als auch aus der Werkzeug-Tabelle berücksichtigt:
Korrekturwert = R + DR
TOOL CALL
+ DR
TAB
mit
Bahnbewegungen ohne Radiuskorrektur: G40
Das Werkzeug verfährt in der Bearbeitungsebene mit seinem
Mittelpunkt auf der programmierten Bahn, bzw. auf die
programmierten Koordinaten.
Anwendung: Bohren, Vorpositionieren.
R
R
G40
G41
Die TNC hebt die Radiuskorrektur auf, wenn Sie:
„ einen Geradensatz mit G40 programmieren
„ einen PGM CALL programmieren
„ ein neues Programm mit PGM MGT anwählen
R : Werkzeug-Radius R aus G99-Satz oder Werkzeug-
Tabelle
DR
TOOL CALL
: Aufmaß DR für Radius aus T-Satz
DR
TAB:
Aufmaß DR für Radius aus der Werkzeug-Tabelle
Y
X
Z
X
Y
