HEIDENHAIN TNC 620 165
5.3 W
e
rk
z
e
ug-K
or
re
kt
ur

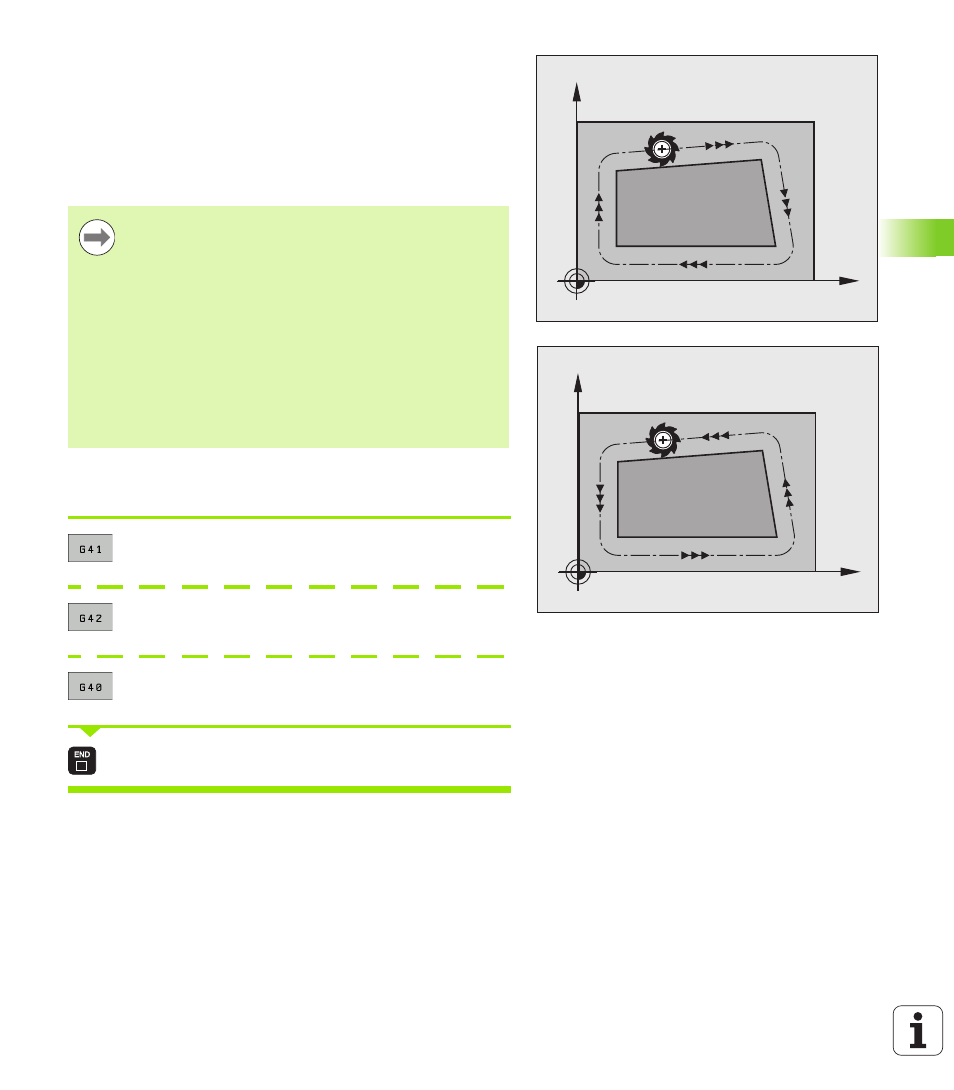

Bahnbewegungen mit Radiuskorrektur: G42 und G41
Der Werkzeug-Mittelpunkt hat dabei den Abstand des Werkzeug-
Radius von der programmierten Kontur. „Rechts“ und „links“
bezeichnet die Lage des Werkzeugs in Verfahrrichtung entlang der
Werkstück-Kontur. Siehe Bilder.
Eingabe der Radiuskorrektur
Die Radiuskorrektur geben Sie in einen G01-Satz ein:
Werkzeugbewegung links von der programmierten
Kontur: G41-Funktion wählen, oder
Werkzeugbewegung rechts von der programmierten
Kontur: G42-Funktion wählen, oder
Werkzeugbewegung ohne Radiuskorrektur bzw.
Radiuskorrektur aufheben: G40-Funktion wählen
Satz beenden: Taste END drücken
X
Y
G41
X
Y
G42
G43 Das Werkzeug verfährt rechts von der Kontur
G42 Das Werkzeug verfährt links von der Kontur
Zwischen zwei Programm-Sätzen mit unterschiedlicher
Radiuskorrektur G43 und G42 muss mindestens ein
Verfahrsatz in der Bearbeitungsebene ohne
Radiuskorrektur (also mit G40) stehen.
Die TNC aktiviert eine Radiuskorrektur zum Ende des
Satzes, in dem Sie das erste Mal die Korrektur
programmiert haben.
Beim ersten Satz mit Radiuskorrektur G42/G41 und beim
Aufheben mit G40 positioniert die TNC das Werkzeug
immer senkrecht auf den programmierten Start- oder
Endpunkt. Positionieren Sie das Werkzeug so vor dem
ersten Konturpunkt bzw. hinter dem letzten Konturpunkt,
dass die Kontur nicht beschädigt wird.
