HEIDENHAIN TNC 640
221
7.
6 Pr
ogr
a
mmier
-Beispiele
7.6 Programmier-Beispiele

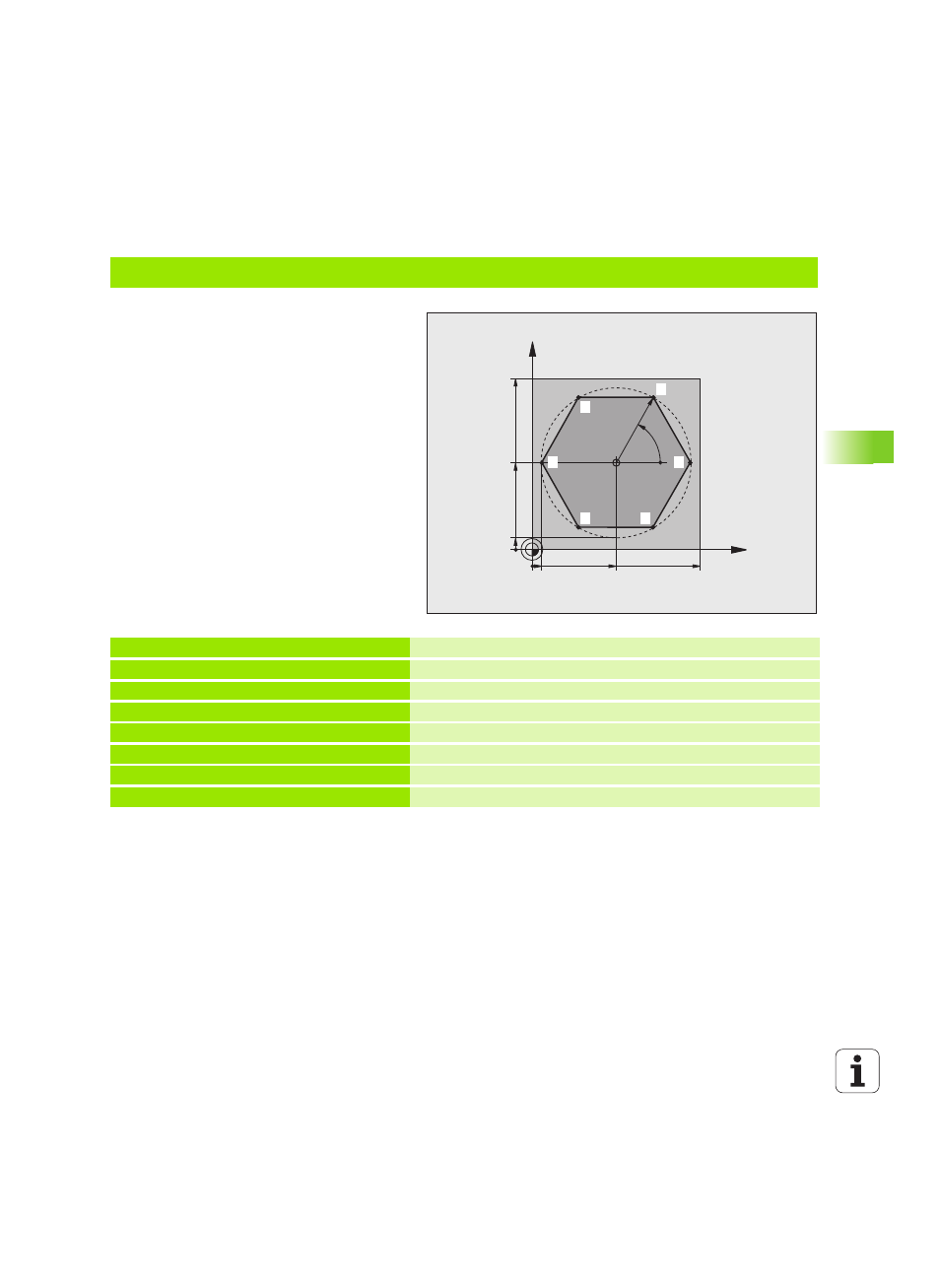

Beispiel: Konturfräsen in mehreren Zustellungen
Programm-Ablauf
Werkzeug vorpositionieren auf Oberkante
Werkstück
Zustellung inkremental eingeben
Konturfräsen
Zustellung und Konturfräsen wiederholen
%PGMWDH G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
N20 G31 G90 X+100 Y+100 Z+0 *
N30 T1 G17 S3500 *
Werkzeug-Aufruf
N40 G00 G40 G90 Z+250 *
Werkzeug freifahren
N50 I+50 J+50 *
Pol setzen
N60 G10 R+60 H+180 *
Vorpositionieren Bearbeitungsebene
N70 G01 Z+0 F1000 M3 *
Vorpositionieren auf Oberkante Werkstück
X
Y
50
100
50
CC
5
100
R45
60°
5
4
1
2
6
5
3
