Kleine Konturstufen bearbeiten: M97

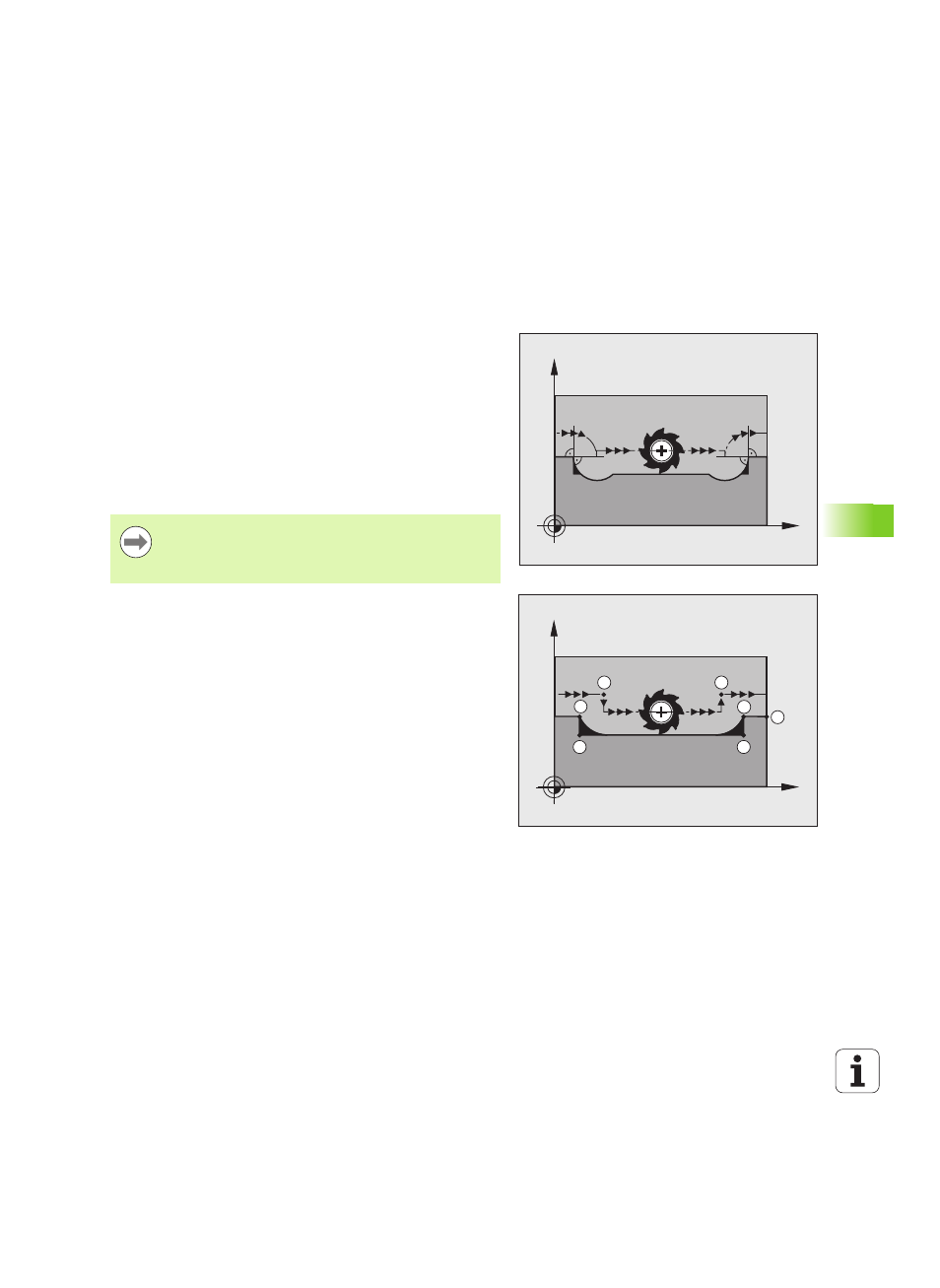

Standardverhalten
Die TNC fügt an der Außenecke einen Übergangskreis ein. Bei sehr
kleinen Konturstufen würde das Werkzeug dadurch die Kontur
beschädigen.
Die TNC unterbricht an solchen Stellen den Programmlauf und gibt die
Fehlermeldung „Werkzeug-Radius zu groß“ aus.
Verhalten mit M97
Die TNC ermittelt einen Bahnschnittpunkt für die Konturelemente –
wie bei Innenecken – und fährt das Werkzeug über diesen Punkt.
Programmieren Sie M97 in dem Satz, in dem der Außeneckpunkt
festgelegt ist.
X
Y
X
Y
S
16
17
15 14
13
S
Anstelle M97 sollten Sie die wesentlich leistungsfähigere
Funktion M120 LA verwenden (siehe „Radiuskorrigierte
Kontur vorausberechnen (LOOK AHEAD): M120” auf
Seite 309)!
