HEIDENHAIN TNC 640 363
1
1
.6 P
e
ri
pher
a
l Milling: 3D-Radiusk
or
re
kt
ur mit TCPM und Radius-K
or
re
kt
ur
(G41/G42)
11.6 Peripheral Milling: 3D-
Radiuskorrektur mit TCPM und
Radius-Korrektur (G41/G42)
Anwendung
Beim Peripheral Milling versetzt die TNC das Werkzeug senkrecht zur
Bewegungsrichtung und senkrecht zur Werkzeugrichtung um die
Summe der Delta-Werte DR (Werkzeug-Tabelle und T-Satz). Die
Korrekturrichtung legen Sie mit der Radiuskorrektur G41/G42 fest

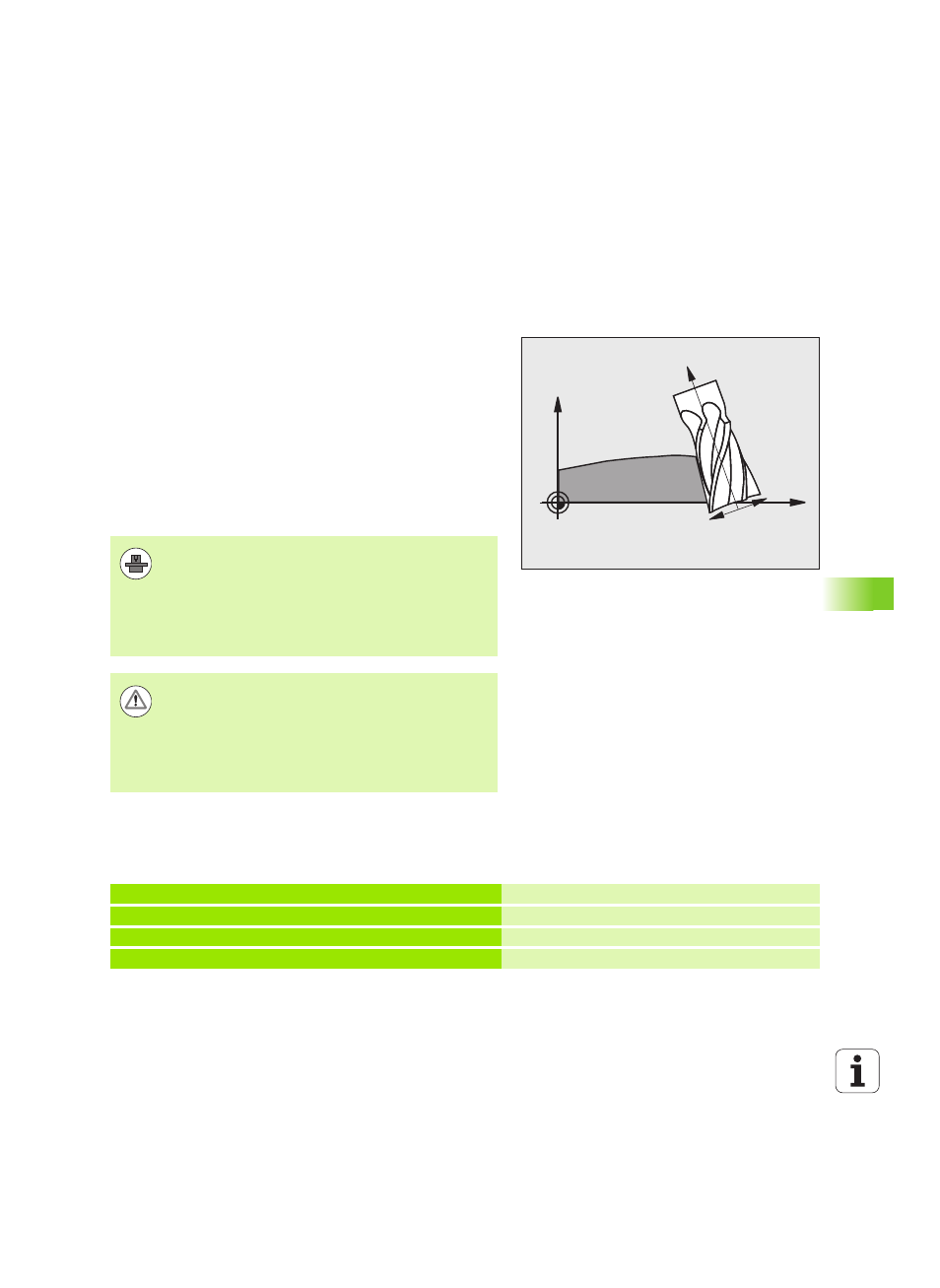

(siehe Bild rechts oben, Bewegungsrichtung Y+).
Damit die TNC die vorgegebene Werkzeug-Orientierung erreichen
kann, müssen Sie die Funktion M128 (siehe „Position der
Werkzeugspitze beim Positionieren von Schwenkachsen beibehalten
(TCPM): M128 (Software-Option 2)” auf Seite 354) und anschließend
die Werkzeug-Radiuskorrektur aktivieren. Die TNC positioniert dann
die Drehachsen der Maschine automatisch so, dass das Werkzeug die
durch die Drehachsen-Koordinaten vorgegebene Werkzeug-
Orientierung mit der aktiven Korrektur erreicht.
Die Werkzeug-Orientierung können Sie in einem G01-Satz wie
nachfolgend beschrieben definieren.
Beispiel: Definition der Werkzeug-Orientierung mit M128 und
Koordinaten der Drehachsen
X
Z
RL
RR
Die TNC kann nicht bei allen Maschinen die Drehachsen
automatisch positionieren. Beachten Sie Ihr
Maschinenhandbuch.
Beachten Sie, dass die TNC eine Korrektur um die
definierten Delta-Werte durchführt. Ein in der Werkzeug-
Tabelle definierter Werkzeug-Radius R hat keinen Einfluss
auf die Korrektur.
Achtung Kollisionsgefahr!
Bei Maschinen, deren Drehachsen nur einen
eingeschränkten Verfahrbereich erlauben, können beim
automatischen Positionieren Bewegungen auftreten, die
beispielsweise eine 180°-Drehung des Tisches erfordern.
Achten Sie auf Kollisionsgefahr des Kopfes mit dem
Werkstück oder mit Spannmitteln.
N10 G00 G90 X-20 Y+0 Z+0 B+0 C+0 * Vorpositionieren
N20 M128 * M128 aktivieren
N30 G01 G42 X+0 Y+0 Z+0 B+0 C+0 F1000 * Radius-Korrektur aktivieren
N40 X+50 Y+0 Z+0 B-30 C+0 * Drehachse anstellen (Werkzeug-Orientierung)
