Hardware-Beschreibung
6

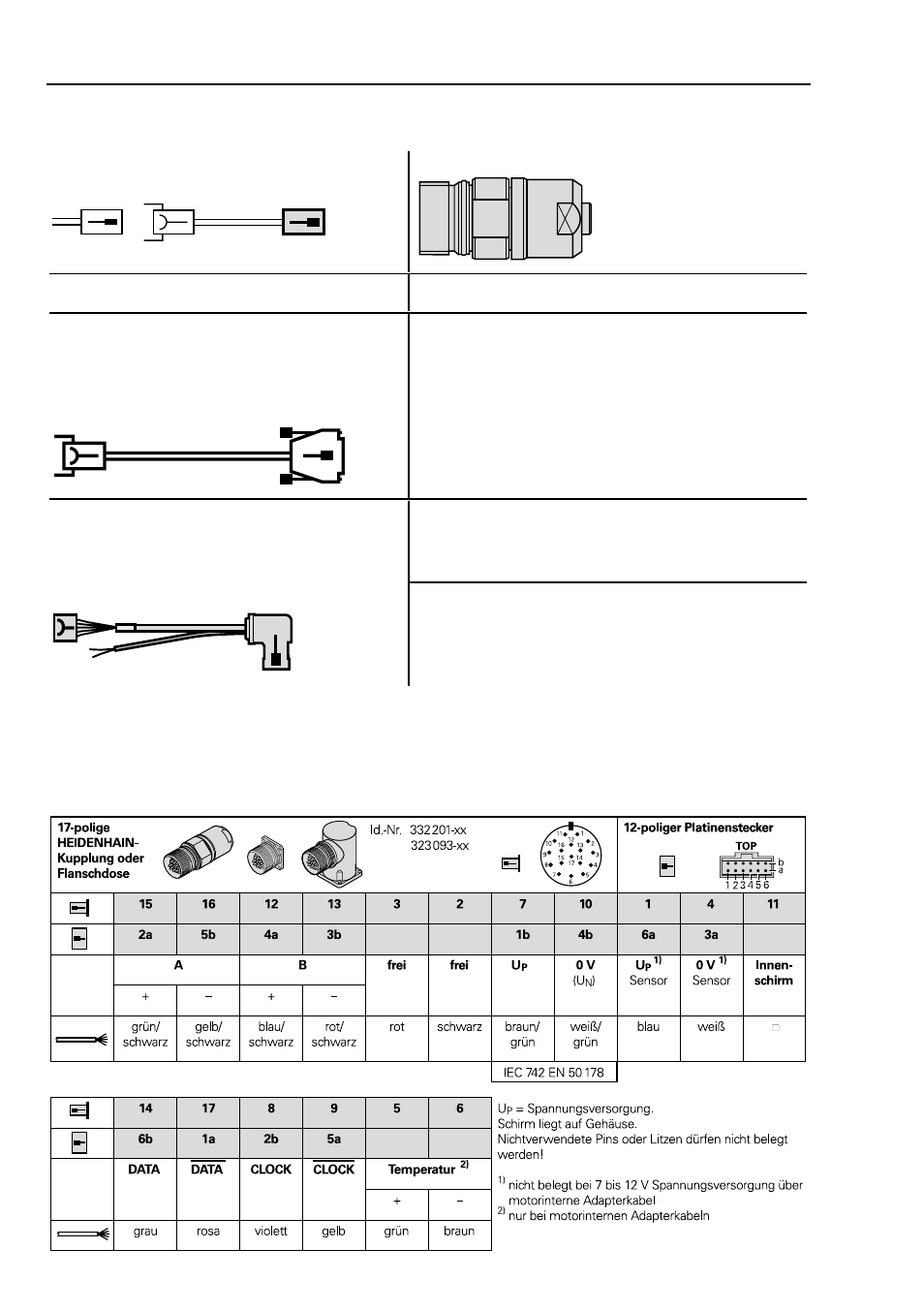

Verbindungs- und Adapterkabel
Kupplung an Verbindungskabel Kupplung, Stift, 17-polig
für Verbindungskabel
‘ 8 mm
291 698-27
Adapterkabel,
komplett verdrahtet mit Stecker
(Buchse) und Sub-D-Stecker (Stift)
für IK 115 324 544-xx
332 201-xx
16xAWG30/7; Crimphülse
‘ 6 mm
für Spannungsversorgung 5 V
Motorinternes Adapterkabel
komplett verdrahtet
mit Platinenstecker 12-polig und
Winkeldose 17-polig
323 093-xx
16xAWG30/7; Crimphülse
‘ 6 mm
für 7 bis 12 V Spannungsversorgung
mit integriertem Spannungswandler auf 5 V
Steckerbelegungen der Messgeräte
Messgeräte mit synchronserieller Schnittstelle: ECN 113, ECN 413, ROC 413, EQN 425, ROQ 425, ECN 1013, ECN 1113,
ECI 1312, ECN 1313, EQI 1325, EQN 1325, RCN 220, RCN 723, RCN 823,
LC 181, LC 481
