4.3.40 Verbindungskabel 8-/8-pol. (EnDat)
4
3
2 1
6
7
8
5
4
3
2 1
6
7
8
5

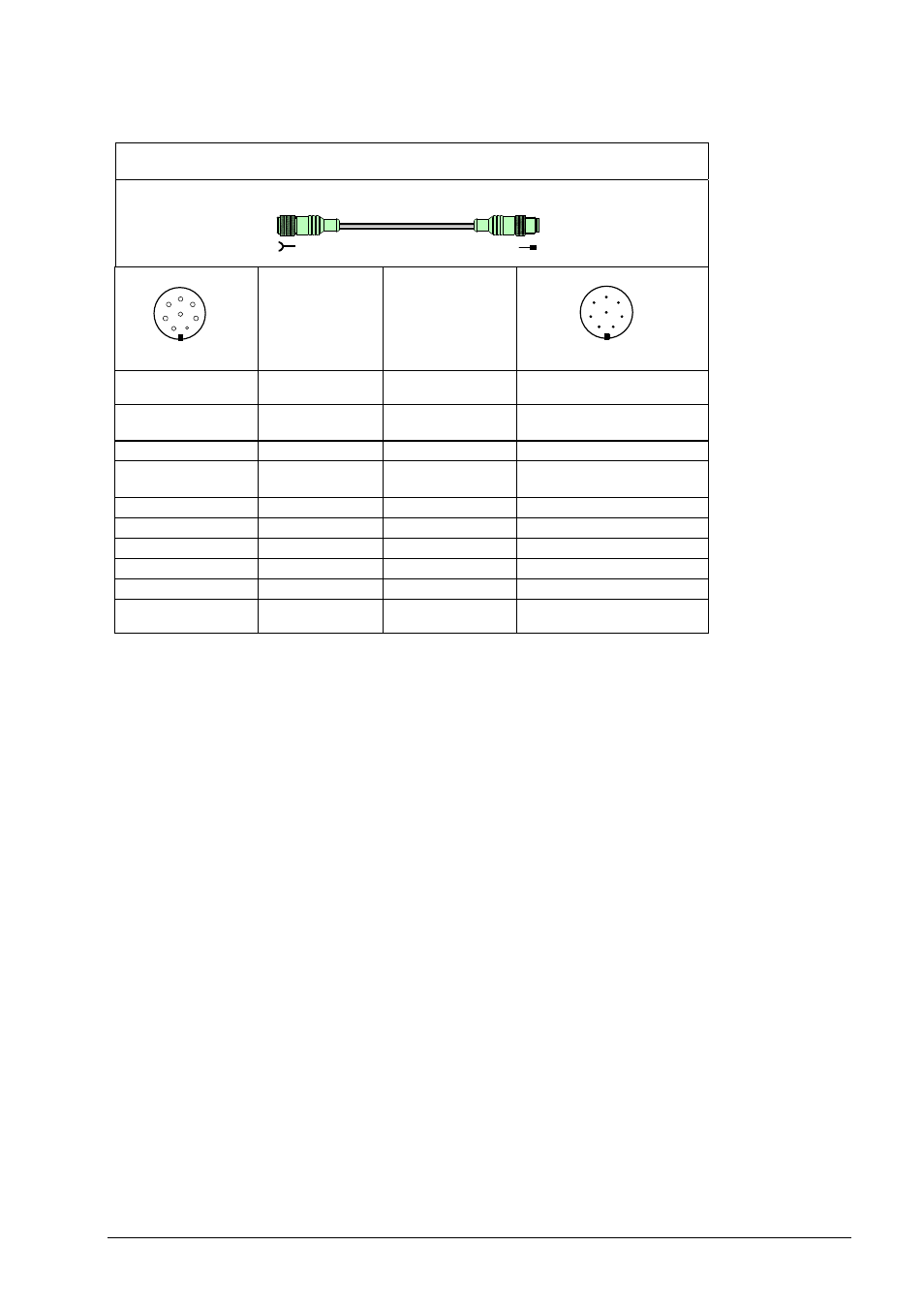

Verbindungskabel ID 368330-xx
Connecting cable ID 368330-xx
Signal EnDat Farbe
Color
Stecker 8-pol. Buchse
8-pin female connector
Stecker 8-pol. Stift
8-pin connector(male)
PIN 5 0 V
U
N
weiß/grün
white/green
PIN 5
PIN 1 0 V Sensor weiß / white PIN 1
PIN 8 +V
U
P
braun/grün
brown/green
PIN 8
PIN 2 +V Sensor blau / blue PIN 2
PIN 3 DATA+ grau / grey PIN 3
PIN 4 DATA- rosa / pink PIN 4
PIN 7 CLOCK+ violett / violet PIN 7
PIN 6 CLOCK- gelb / yellow PIN 6
Gehäuse / Housing Außenschirm /
External shield
Schirm /
Shield
Gehäuse / Housing
