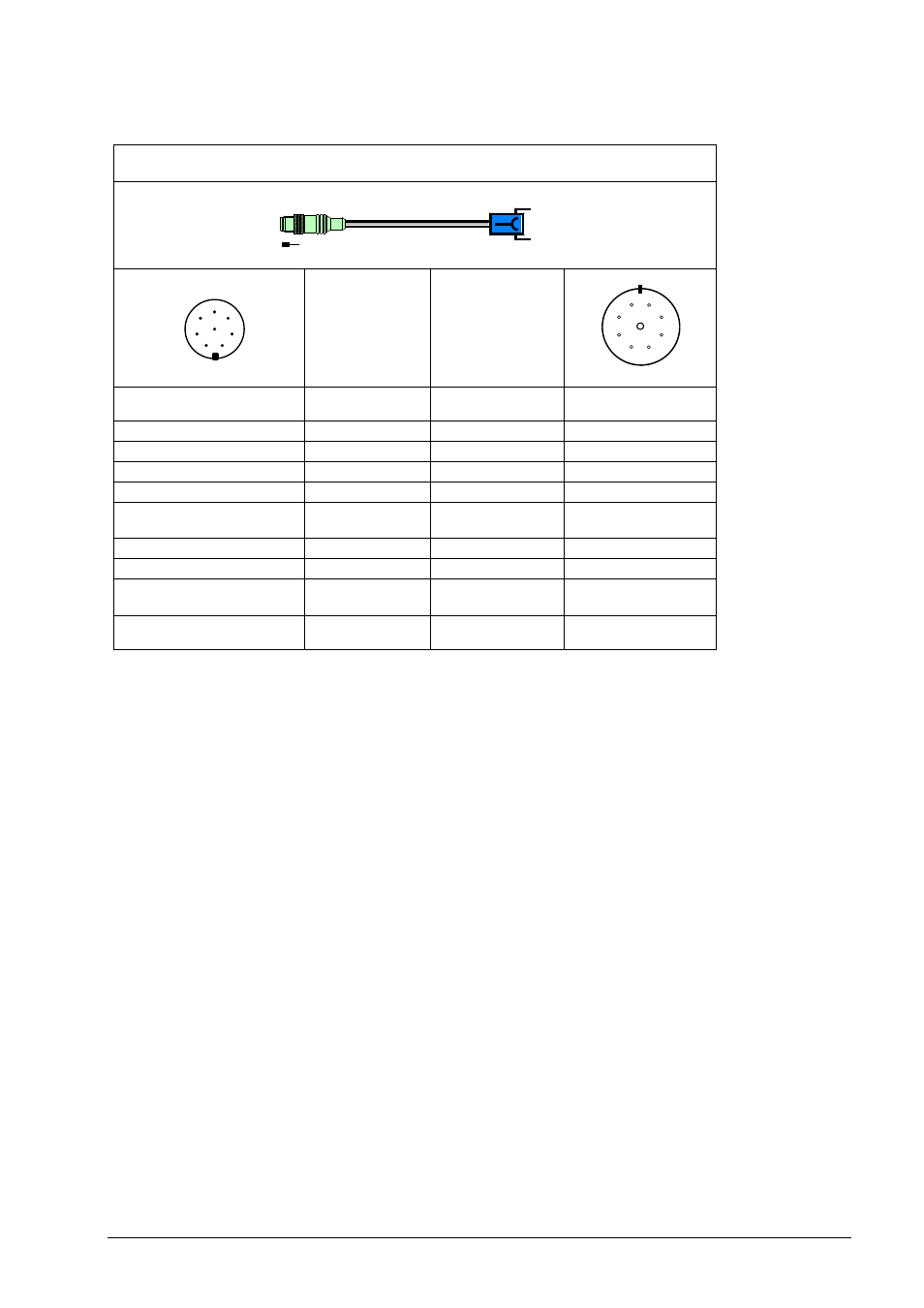

136 HEIDENHAIN PWM 20 Prüfpaket Kabel- und Anschlusstechnik
4.3.72 Adapterkabel 8-/9-pol. (EnDat)
4
3
2 1
6
7
8
5
7
6
5 4
2
8
9
3
1
Adapterkabel ID 745796-xx
Adapter cable ID 745796-xx
Signal EnDat Farbe
Color
Stecker 8-pol. Stift
8-pin connector (male)
Stecker 9-pol. Buchse
9-pin female connector
PIN 1 0 V Sensor weiß / white PIN 8
PIN 2 +V Sensor blau / blue PIN 7
PIN 3 DATA+ grau / grey PIN 5
PIN 4 DATA- rosa / pink PIN 6
PIN 5 0 V
U
N
weiß/grün
white/green
PIN 4
PIN 6 CLOCK- gelb / yellow PIN 2
PIN 7 CLOCK+ violett / violet PIN 1
PIN 8 +V
U
P
braun/grün
brown/green
PIN 3
Gehäuse / Housing Außenschirm /
External shield
Schirm /
Shield
Gehäuse / Housing
