Übersicht Kabel und Adapter
55

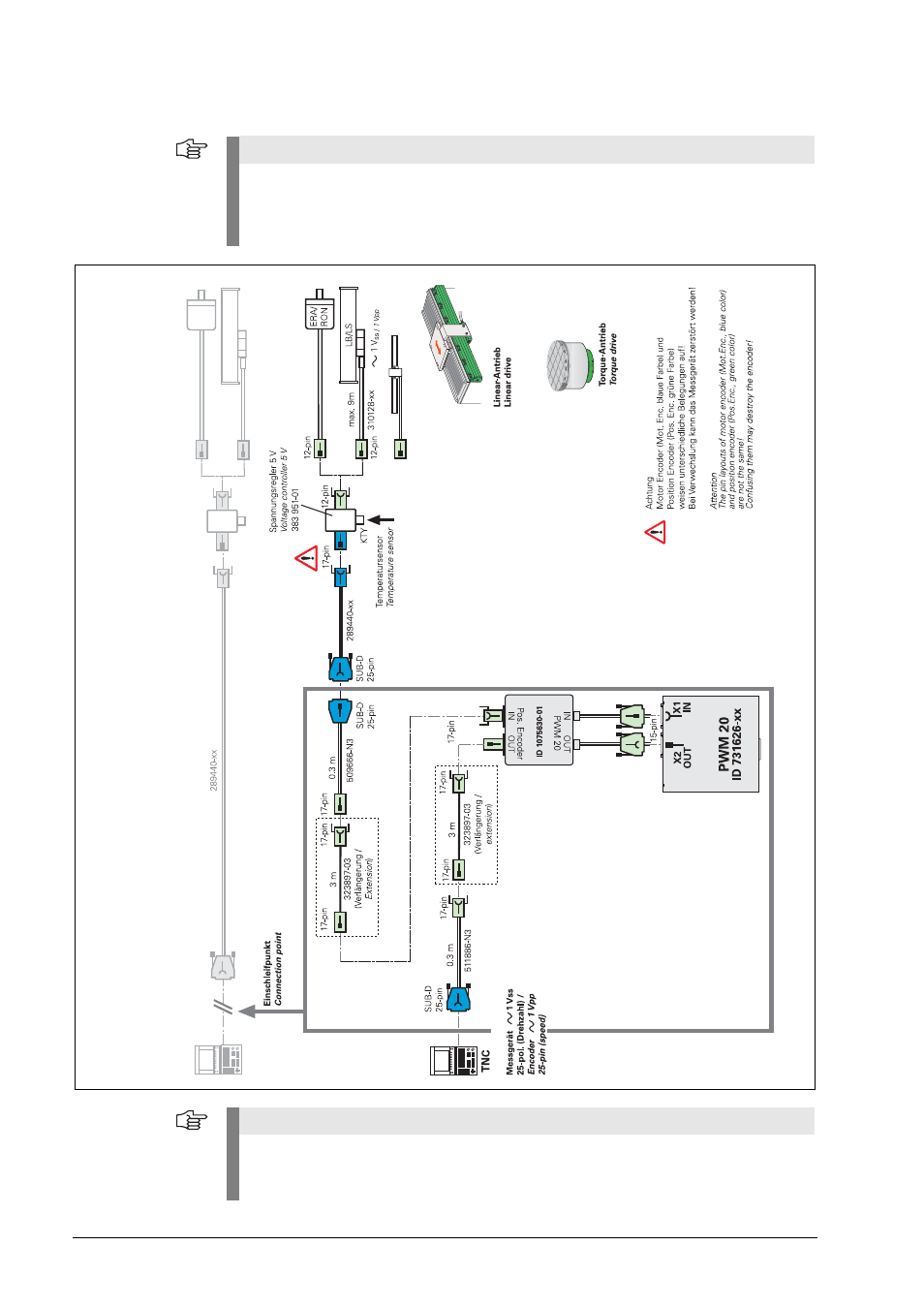

Grafik C
Am Steuerungseingang gemessen (Eingang-Drehzahl-Messgerät 25-pol.):
Hinweis
An Linear- und Torque-Antrieben werden inkrementale Messgeräte ohne Kommutierungs-
signal verwendet (Messgeräte-Stecker M23, 12-pol.). Eine Temperatursensor-Information
wird über den Spannungsregler ID 383951-01 (Ausgangsflanschdose 17-pol.) zusätzlich
eingespeist. Die eingezeichneten Adapterkabel werden auch in Grafik A verwendet.
Hinweis
Längen- bzw. Winkelmessgeräte an Linearmotoren (Direktantriebe) liefern den Istwert
sowohl für den Lage- als auch für den Geschwindigkeitsregler! In dieser Anwendung
werden Positionsmessgeräte am Motorreglereingang der NC betrieben!
Linear- und Torque-Antriebe
Kommutierung
inkremental
1 Vss
