SMA Solar Technology AG Sunny Central warten
Wartungshandbuch SCWAR-WDE094020 11
3.4 Lufteintrittsfilter warten
3.4.1 Allgemeine Tätigkeiten
Reinigung oder Austausch der Filtermatten in den Lufteintrittsfiltern
In diesem Kapitel wird der Ausbau der Lüftungsgitter und die Reinigung sowie der Tausch der
dazugehörigen Luftfiltermatten behandelt. Je nach Schaltschranktyp und Ausführung müssen
Lüftungsgitter gewartet werden, die mit Filtermatten ausgestattet sind. Die Filtermatten müssen
gereinigt und je nach Verschmutzungsgrad ausgetauscht werden. Der Sunny Central 100 verfügt nur
über Lüftungsgitter ohne Luftfiltermatten.
Aus- und Einbau der Lüftungsgitter mit den dazugehörigen Filtermatten
GEFAHR!
Tod durch Stromschlag und Verbrennung bei Berühren der spannungsführenden
Bauteile des Mittelspannungsnetzes.
• Arbeiten nur bei ausgeschaltetem Gerät und im spannungsfreien Zustand
durchführen.

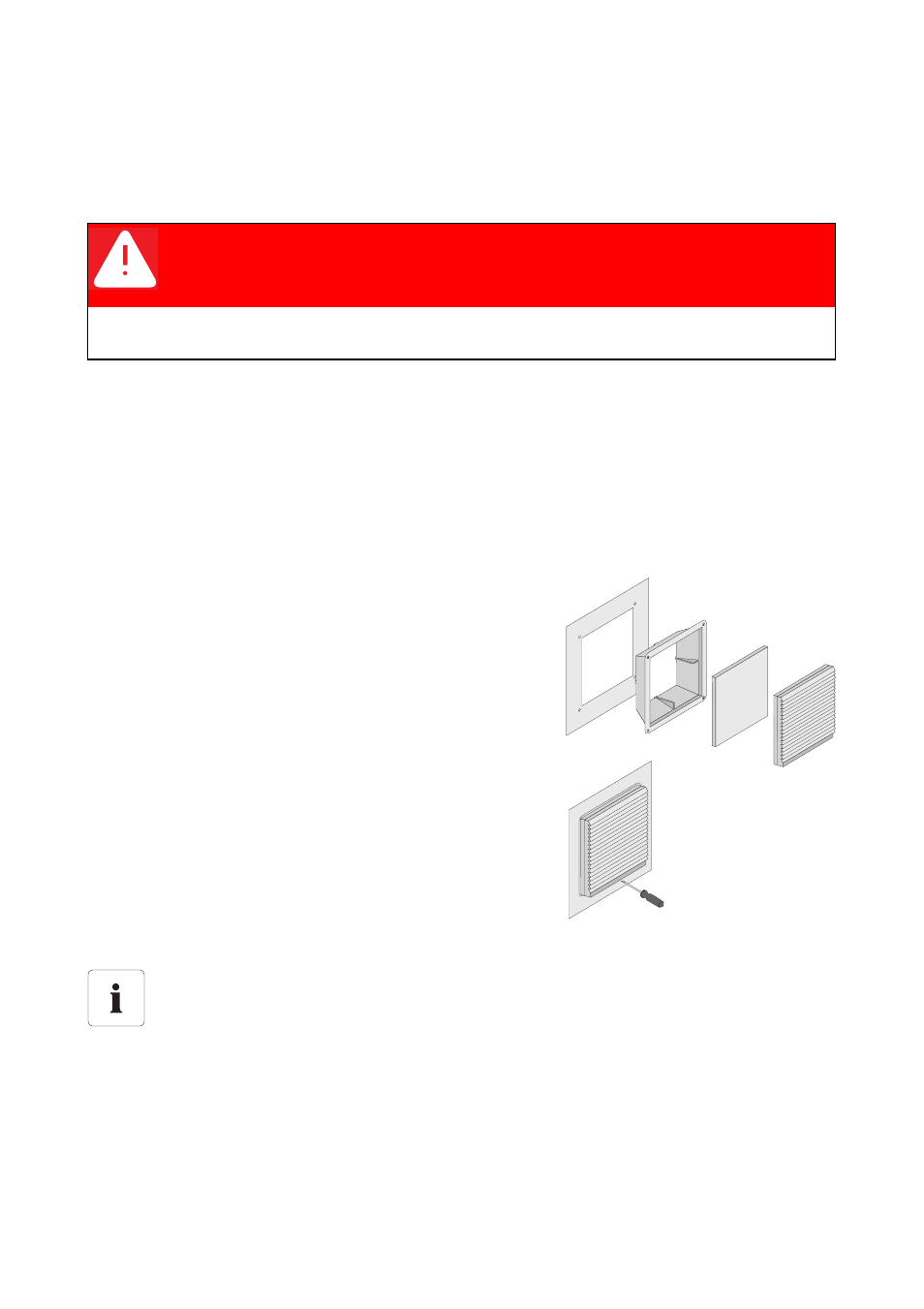

1. Den Aufsatz des Lüftungsgitters mit einem
Schraubendreher leicht anheben und das Gitter
zusammen mit dem Aufsatz nach vorne ziehen.
Der Rahmen der Lüftungsgitter ist fest mit der Tür des
Schaltschrankes verbunden und kann nicht entfernt
werden.
2. Filtermatte entnehmen.
Die Filtermatte befindet sich in einer Aussparung im
Aufsatz des Lüftungsgitters.
3. Muss die Filtermatte getauscht werden, kann diese bei
SMA nachbestellt werden.
Artikelnummer: 65-102011
4. Filtermatte einsetzen.
Beim Einbau muss die weiße Seite nach außen und
die bläuliche ins Schaltschrankinnere zeigen.
Kleinere Filtermatten
Für die kleinen Filtermatten, die in den Sunny Central 500 der älteren Ausführung verbaut
worden sind, gibt es keine separate Artikelnummer, diese müssen aus den großen
Filtermatten zugeschnitten werden.
