Schutzeinrichtungen prüfen SMA Solar Technology AG
46 SCWAR-WDE094020 Wartungshandbuch

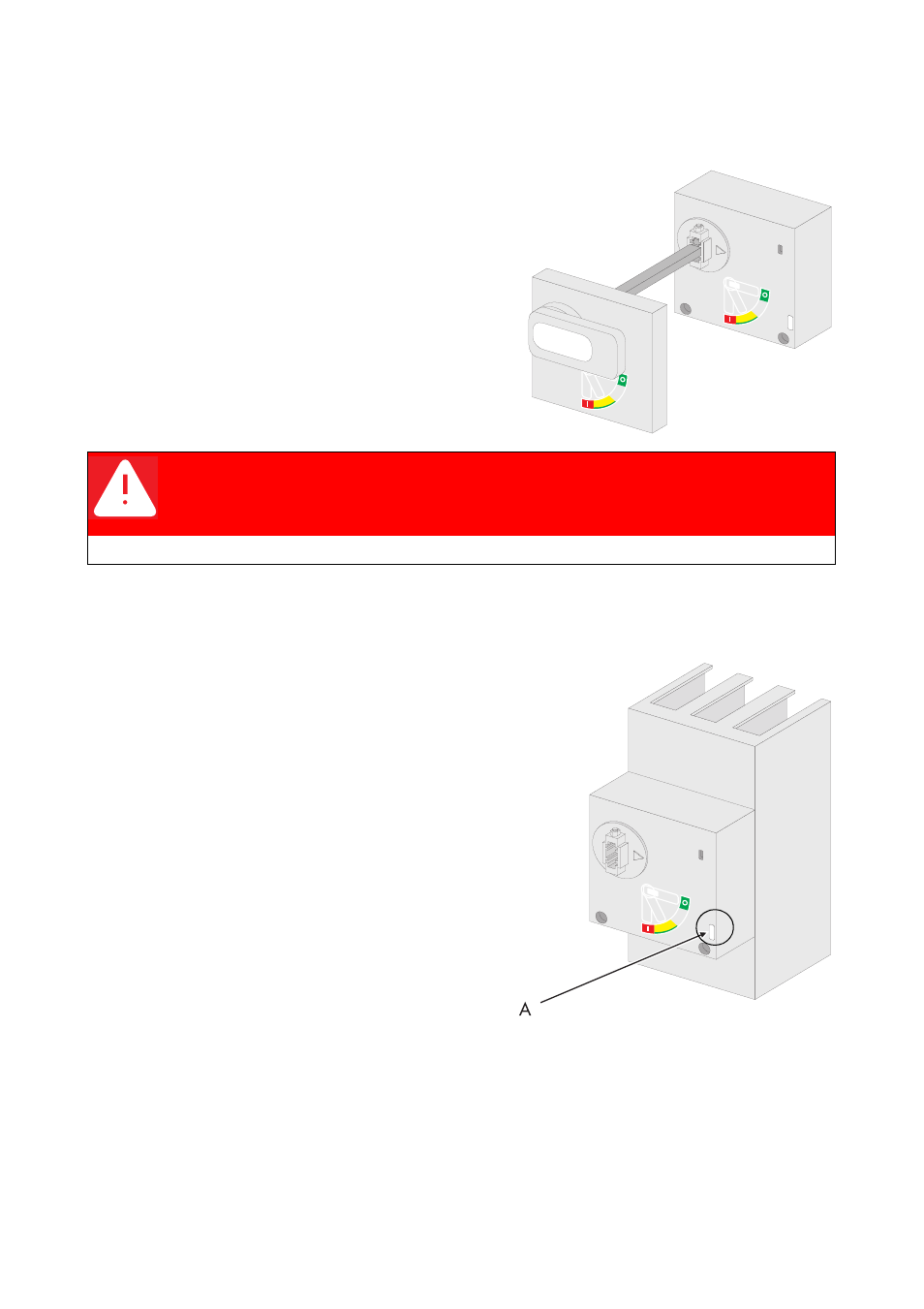

6.2 Leistungsschutzschalter prüfen
1. Zum Öffnen der Tür des Sunny Central bei eingeschaltetem Schrank, lösen Sie den Griff von
der Verlängerungsachse, die den Schalter mit den Griff verbindet. Danach kann die Tür
geöffnet werden.
2. Sunny Central auf „Stop“ schalten und Türen
öffnen.
3. Sicherstellen, das der Sunny Central an eine
Steuerspannung (Versorgungsspannung)
angeschlossen ist und versorgt wird.
4. Türkontaktschalter auf der Position „Ein“
abkleben.
5. Sunny Central auf „Start“ schalten.
6. Fehlerstromschutzschalter durch Drücken der
Funktionsprüftaste (A) prüfen.
☑ Der Schalter löst aus.
7. Sunny Central auf „Stop“ schalten.
8. Türkontaktschalter wieder freistellen (Klebeband
entfernen).
9. Schaltschranktüren schließen.
Der Leistungsschutzschalter ist über eine
Verlängerungsachse mit der Tür verbunden. Die Tür
selber hat keine Kontakte, da sie sich bei
eingeschaltetem Schalter nicht öffnen lässt.
GEFAHR!
Tod durch Stromschlag und Verbrennung bei Berühren der spannungsführenden
Bauteile des Mittelspannungsnetzes.
• Berühren Sie keine anderen Teile als in der Anleitung beschrieben.
