6 Schutzeinrichtungen prüfen
Je nach Schaltschrankausführung und Fertigungsversion sind die Zentralwechselrichter mit einer Reihe
von Schutzschaltern ausgestattet, die regelmäßig auf eine einwandfreie Funktion geprüft werden
müssen.
Die genaue Lage und Anzahl der Schutzschalter können Sie anhand der Betriebsmittelkennzeichen
der Bauteile im beiliegenden Schaltplan lokalisieren.
Je nach Schaltschrankausführung sind folgende Schutzschalter vorhanden:
• Fehlerstromschutzschalter
• Leitungsschutzschalter
• Leistungsschalter
• Motorschutzschalter
6.1 Fehlerstromschutzschalter im SC 100 prüfen
Die Steuerspannung (Versorungsspannung) wird bei einigen Sunny Central nach außen geführt, um
externe Geräte, wie zum Beispiel ein COM-B zu speisen. Um diese Geräte zu schützen, verfügen
diese Sunny Central über einen Fehlerstromschutzschalter. Der Fehlerstromschutzschalter verfügt über
eine Funktionsprüftaste durch die der Fehlerfall simuliert werden kann.
1. Sunny Central auf „Stop“ schalten und Türen
öffnen.
2. Sicherstellen, das der Sunny Central an eine
Steuerspannung (Versorgungsspannung)
angeschlossen ist und versorgt wird.
3. Türkontaktschalter auf der Position „Ein“
abkleben.

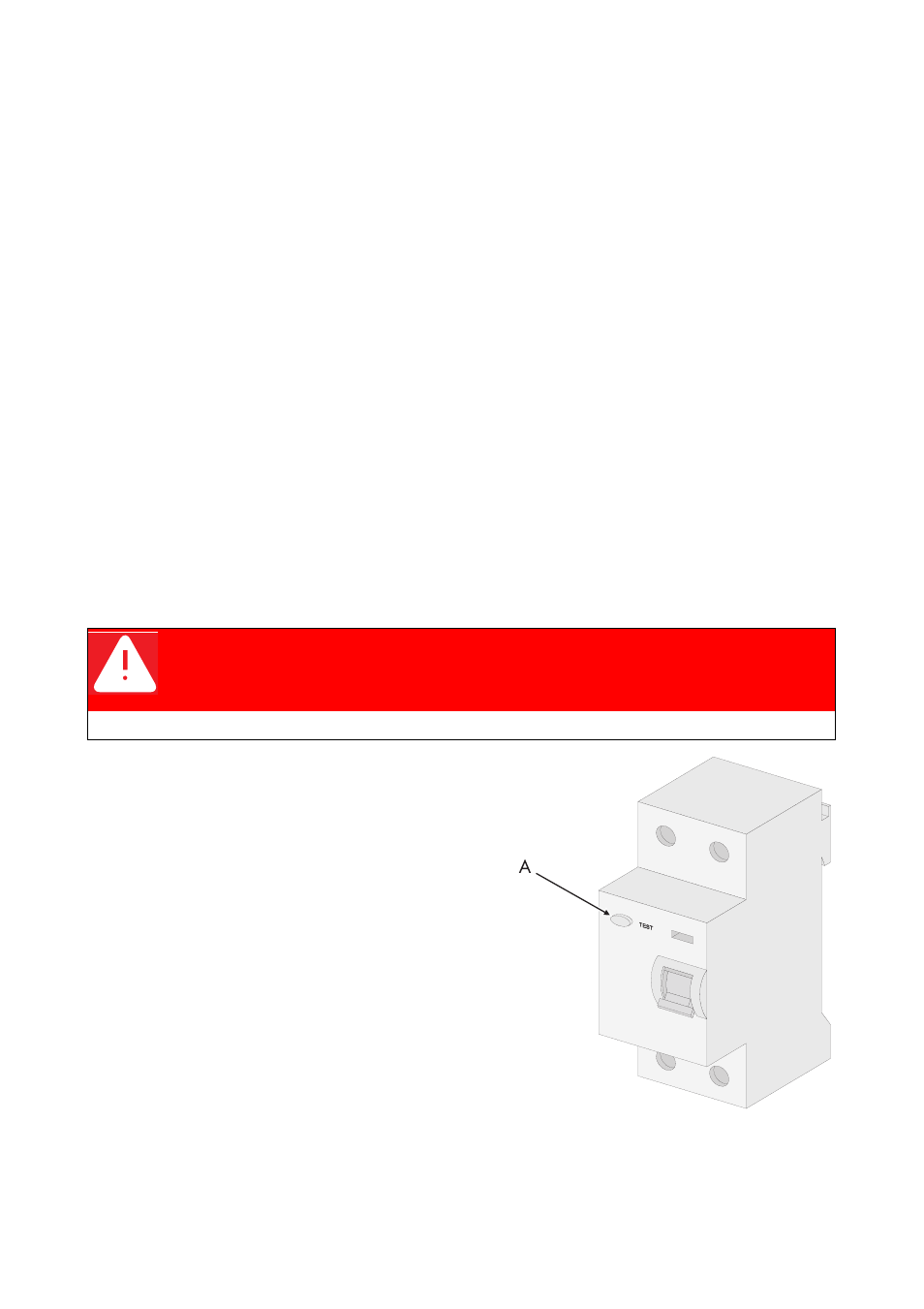

4. Fehlerstromschutzschalter durch Drücken der
Funktionsprüftaste (A) prüfen.
☑ Der Schalter löst aus.
– Servicesteckdose wird abgeschaltet.
Glimmlampe an Steckdose erlischt.
5. Fehlerstromschutzschalter wieder zuschalten.
6. Türkontaktschalter wieder freistellen (Klebeband
entfernen).
7. Schaltschranktüren schließen.
GEFAHR!
Tod durch Stromschlag und Verbrennung bei Berühren der spannungsführenden
Bauteile des Mittelspannungsnetzes.
• Berühren Sie keine anderen Teile als in der Anleitung beschrieben.
