Seite 58

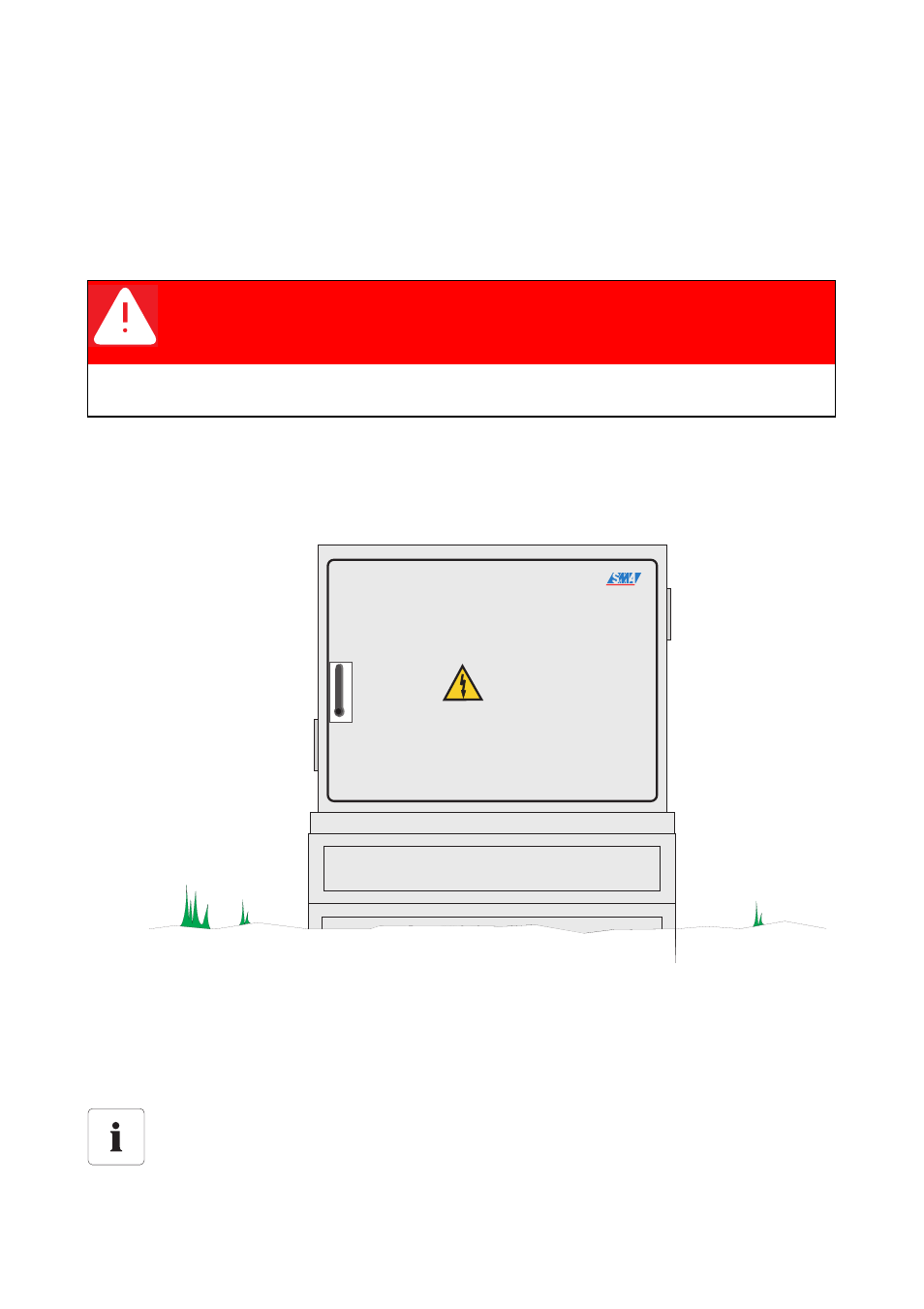

Sunny String Monitor-Cabinet warten
SMA Solar Technology AG
58
SCWAR-WDE094020
Wartungshandbuch
10 Sunny String Monitor-Cabinet warten
Die String Monitore sind für gewöhnlich in der Nähe der Module im freien Feld installiert. Je nach
Anlagengröße wird eine hohe Zahl von String Monitoren benötigt, dies muss im Falle einer Wartung
berücksichtigt werden. Im Folgenden werden eine Reihe von Schritten aufgeführt, anhand derer die
Wartung durchgeführt wird.
1. Prüfen Sie zunächst den Aufstellungsort nach Zugänglichkeit, brennbaren Materialien und
sicheren Stand, prüfen Sie weiterhin die Befestigung des Sunny String Monitor-Cabinet auf eine
waagerechte Installation und dass ein ausreichender Sonnenschutz vorhanden ist, zum Beispiel
durch eine Installation im PV-Feld.
2. Prüfen Sie das Gehäuse auf Beschädigung und die Schaltschranktüren sowie den
Türmechanismus auf festen Sitz und auf Dichtigkeit.
GEFAHR!
Tod durch Stromschlag und Verbrennung bei Berühren der spannungsführenden
Bauteile.
• Arbeiten nur bei ausgeschaltetem Gerät und im spannungsfreien Zustand
durchführen.
Wartung im Sunny String Monitor-Cabinet
Alle weiteren Schritte der Wartungsarbeiten werden im Innern des Sunny String Monitor-
Cabinet durchgeführt oder betreffen die Verkabelung, die ins Innere führt.
1 2 3 4 5 6
Z9-X9
L+
L+
Z2-X2
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
L-
L-
L-
1 1 2 2 3 3 4 4 5 5
6 6
7 7 8 8
L+
1
2
1 1 2 2 3 3 4 4 5 5
6 6
7 7 8 8
L-
1
2
Z1-X1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
L+
