SMA Solar Technology AG Abdeckungen und Verriegelungen
Wartungshandbuch SCWAR-WDE094020 35
4 Abdeckungen und Verriegelungen
4.1 Not-Aus prüfen
➤ Prüfung der Funktion des internen und des externen Not-Aus Schalters. Die genaue Position der
jeweiligen Schalter entnehmen Sie der Betriebsmittelkennzeichnung und des mitgelieferten
Schaltplans.
1. Sunny Central auf Stop schalten und Türen öffnen.
2. Sicherstellen, das der Sunny Central an eine Steuerspannung
(Versorgungsspannung) angeschlossen ist und versorgt wird.
3. Sicherstellen, das der Not-Aus außen am Gerät nicht betätigt ist.
4. Alle Türkontaktschalter auf der Position „Ein“ abkleben

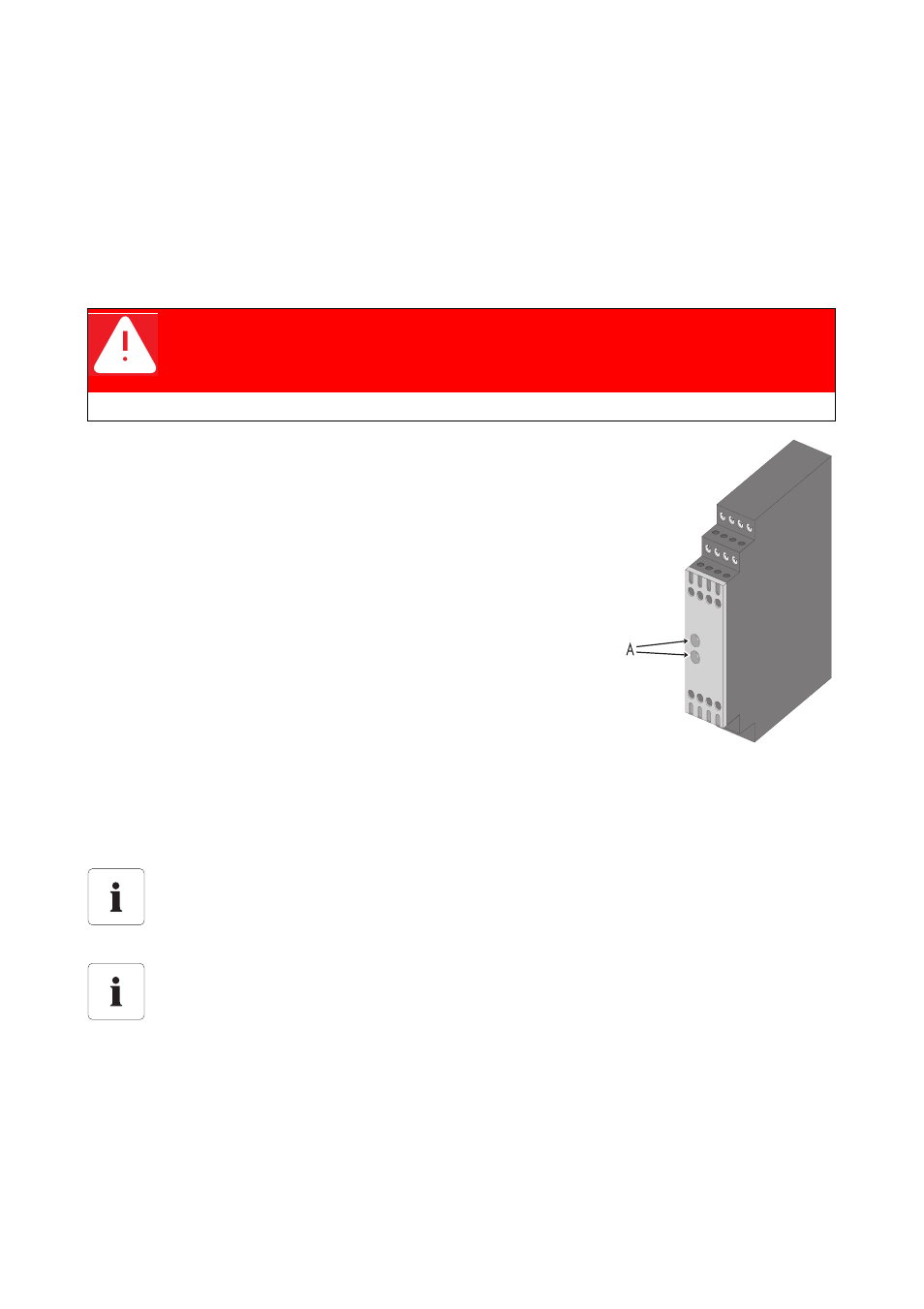

☑ Im normalen Betrieb müssen beide Meldeleuchten (A) des
Not-Aus Relais leuchten.
5. Wird nun ein Not-Aus Schalter betätigt, müssen die
Meldeleuchten des Not-Aus Relais „AUS“ schalten.
☑ Das Sunny Central Control zeigt die Fehlermeldung „206“
an und die Störung muss manuell quittiert werden.
6. Not-Aus Schalter entriegeln und Störung am Sunny Central
Control quittieren.
7. Türkontaktschalter wieder freistellen (Klebeband entfernen).
8. Schaltschranktüren schließen.
9. Führen Sie einen Funktionstest bei jedem einzelnen Not-Aus Schalter durch. Testen Sie die am
Schrank sowie die in den Stationen als auch sonstige externe Not-Aus Schalter.
GEFAHR!
Tod durch Stromschlag und Verbrennung bei Berühren der spannungsführenden
Bauteile des Mittelspannungsnetzes.
• Berühren Sie keine anderen Teile als in der Anleitung beschrieben.
Prüfung im Falle einer Not-Aus-Kette
Bei einer Teamverschaltung oder in Anlagen bei denen mehrere Sunny Centrals im Team
verschaltet sind muss in allen Schränken das Notausrelais schalten.
Anschluss des Not-Aus Relais
Je nach Schaltschrankausführung sowie Fertigungsversion ist das Not-Aus Relais mit den
Meldeleuchten am Steuerteil verbaut.
