Montage
SMA Solar Technology AG
20
WB36TL_50TL-IDE102011
Installationsanleitung

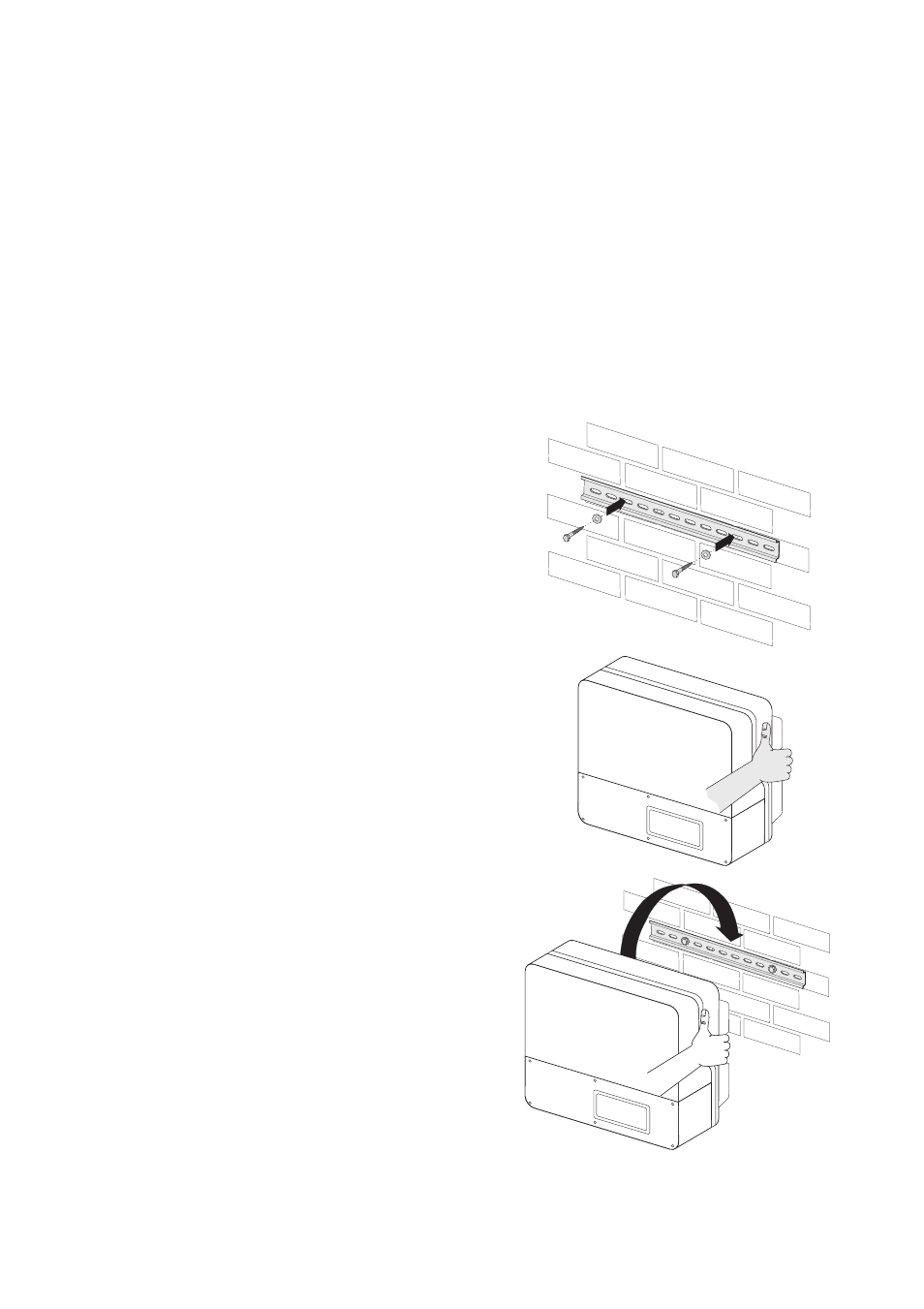

4.4 Wechselrichter mit Hutschiene montieren
Voraussetzungen für die Montage der Hutschiene
• Tragschiene TH-35-7,5 nach DIN EN 60715 verwenden.
• Hutschiene und Schrauben aus Edelstahl verwenden, um Kontaktkorrosion zu vermeiden.
• Nur auf ebenem Untergrund montieren.
• Dem Untergrund entsprechendes Befestigungsmaterial verwenden.
Hierbei das Gewicht des Wechselrichters beachten.
Vorgehensweise
1. Hutschiene als Bohrschablone verwenden und Positionen der Bohrlöcher markieren.
2. Hutschiene mit geeigneten Schrauben
(Durchmesser mindestens 6 mm) und
Unterlegscheiben (Außendurchmesser mindestens
18 mm) festschrauben.
Dabei mindestens alle 300 mm eine Schraube
setzen.
3. Den Wechselrichter mit Hilfe der seitlichen Griffe
transportieren.
4. Den Wechselrichter mit seiner Einhängeöffnung in
der Rückwand in die Hutschiene einhängen.
