Vorgehensweise
1. Den Wechselrichter freischalten, wie in Kapitel 7.2 „Wechselrichter spannungsfrei schalten“
(Seite 59) beschrieben.
2. Überwurfmutter der Kabelverschraubung etwas lösen und den Blindstopfen aus der
Kabeldurchführung entfernen.
3. Das Kabel durchziehen.
4. Adern max. 8 mm abisolieren.

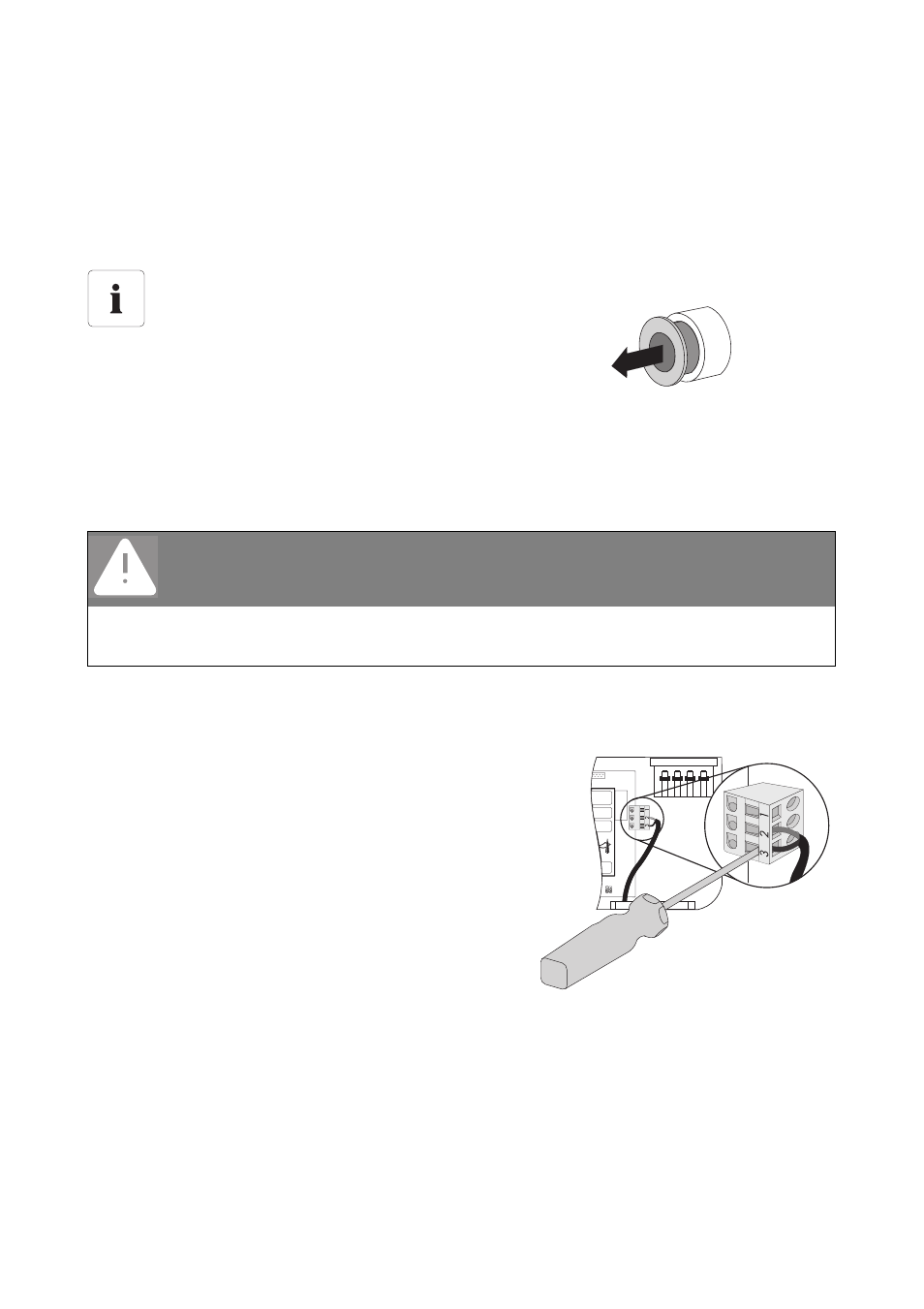

5. Adern mit Hilfe eines Schraubendrehers an die
Anschlussklemme anschließen.
Im Anschlussplan ist dargestellt, wo die Adern
angeschlossen werden, je nachdem ob eine
Betriebs- oder Fehlermeldung gewünscht ist.
6. Überwurfmutter wieder fest auf die
Kabelverschraubung drehen.
7. Den Wechselrichter wieder in Betrieb nehmen, wie in Kapitel 8 „Wiederinbetriebnahme“
(Seite 62) beschrieben.
8. Versorgungsspannung einschalten.
☑ Das Multifunktionsrelais ist jetzt in Betrieb.
Dichtung in der Kabelverschraubung
In der Kabelverschraubung befindet sich eine
zweiteilige Dichtung. Wenn nötig, inneren
Einsatz der Dichtung entfernen. Dies ist
notwendig, um z. B. ein dickeres Kabel
durchzuführen.
Folgende Richtwerte gelten:
• Kabeldurchmesser mit Dichtung und Einsatz: 5 mm … 7 mm
• Kabeldurchmesser mit Dichtung ohne Einsatz: 7 mm …13 mm
GEFAHR!
Lebensgefahr durch hohe Spannungen im Wechselrichter.
• Nur mehrfach isolierte Kabel verwenden.
• Kabelummantelung max. 15 mm entfernen.
