5.6.1 Multifunktionsrelais
Der Wechselrichter ist serienmäßig mit einem Multifunktionsrelais ausgestattet. Dieses kann z. B.
zeitgleich mit der roten Fehler-LED neben dem Display geschaltet werden. Weitere Funktionen sind in
Planung und können später über ein Firmware-Update nachgerüstet werden.
Sie haben die Möglichkeit sowohl für den Fehlerfall, als auch für den ungestörten Betrieb jeweils einen
eigenen Verbraucher anzuschließen.
Folgende Spannungen und Ströme des Verbrauchers können geschaltet werden:
Leitungsanforderungen
Kabel- und Verlegeart müssen für den Einsatz und den Verwendungsort geeignet sein.
Leitungsschutzschalter
Wenn Sie das Multifunktionsrelais an das öffentliche Stromnetz anschließen, müssen Sie das
Multifunktionsrelais mit einem eigenen Leitungsschutzschalter absichern.
Spannung Strom
AC max. 240 V max. 1,0 A
DC max. 30 V max. 1,0 A

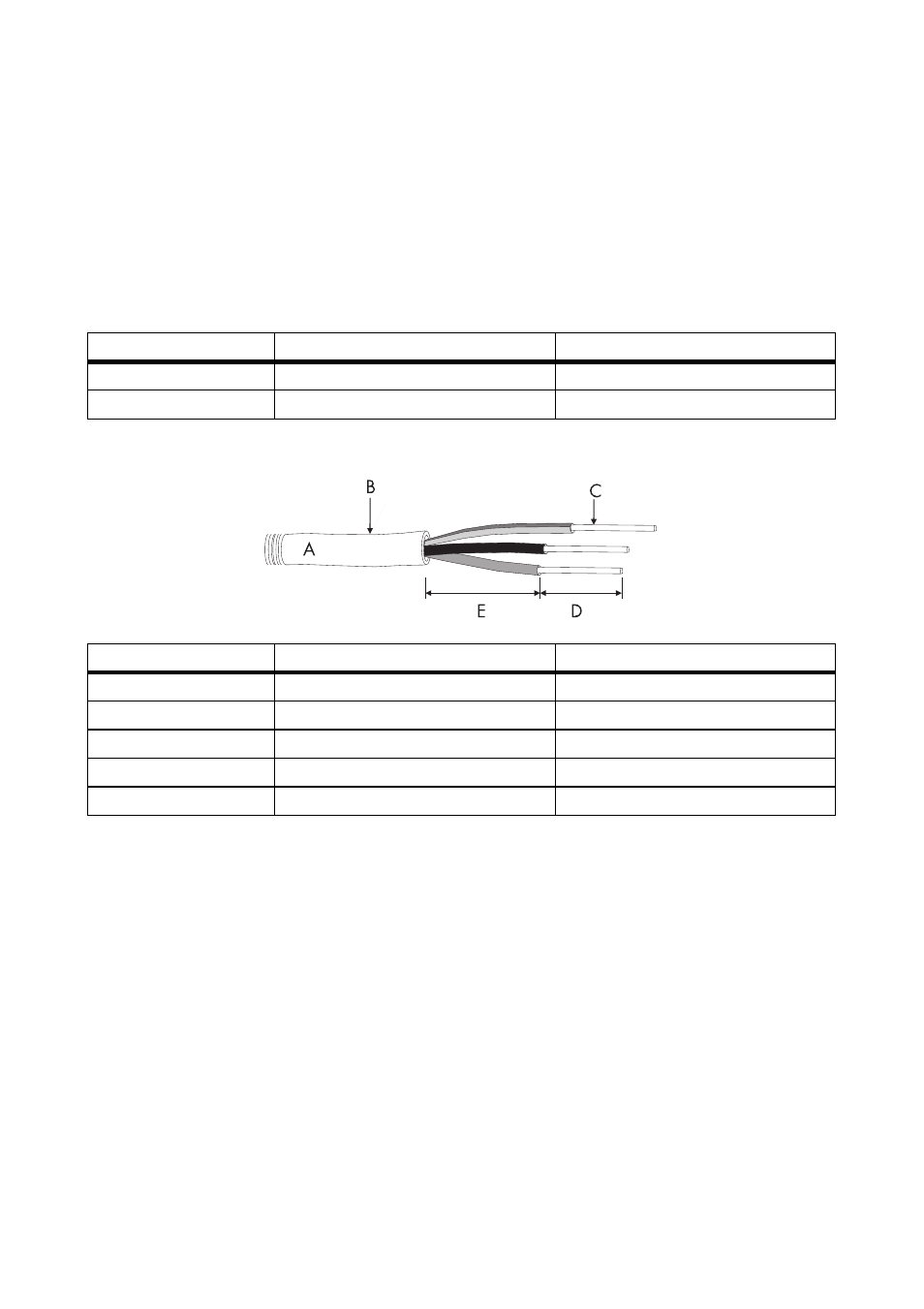

Position Bezeichnung Wert
A Kabeltyp doppelt isoliert
B Außendurchmesser 5 mm … 12 mm
C Aderquerschnitt 0,08 mm² … 2,5 mm²
D Abisolierlänge max. 8 mm
E Abmantellänge max. 15 mm
