LinPlug Octopus - Handbuch (Seite 12)

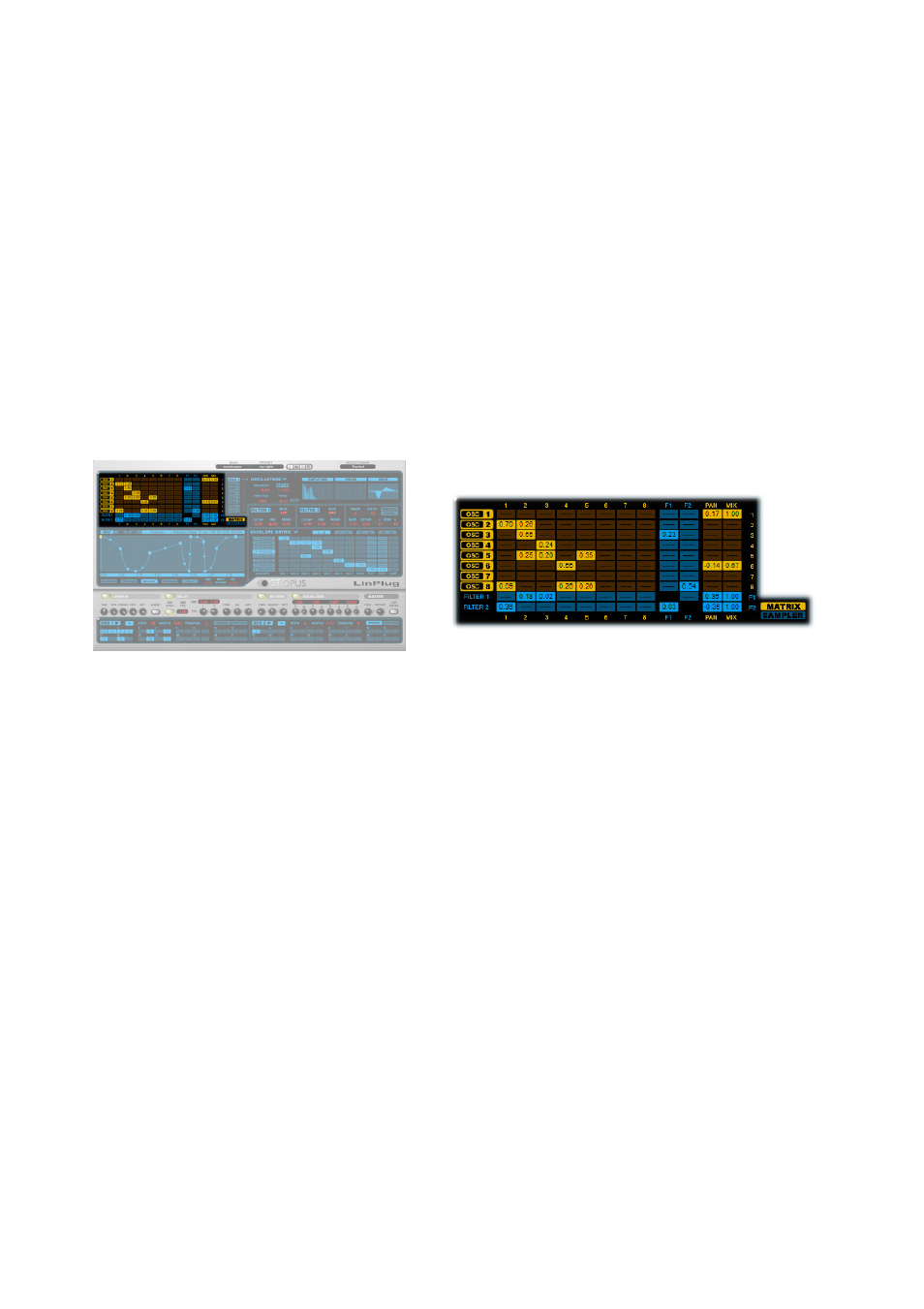

Oscillator Matrix
Der Octopus verfügt über zwei unterschiedliche Module zur
Klangerzeugung. Diese sind die Oscillator Matrix und der Sampler. Diese
beiden Module befinden sich im linken oberen Bereich der
Bedienoberfläche. Es ist immer nur eines der beiden Module gleichzeitig
sichtbar. Ist die Oscillator Matrix nicht sichtbar (wenn gerade der Sampler
angezeigt wird) kann man durch einen Klick auf den Matrix/Sampler Button
in der rechten unteren Ecke des Oscillator Matrix/Sampler Moduls zur
Oscillator Matrix wechseln (und umgekehrt). Dieser Abschnitt des
Handbuchs behandelt das Oscillator Matrix Modul. Informationen zum
Sampler Modul finden Sie im entsprechenden Kapitel dieses Handbuchs..
Die Oscillator Matrix ist eine Art „Router“, mit dem Audiosignale
verschiedenen Zielen innerhalb des Synthesizers zugewiesen werden
können.
Quellen (Sources)
Die Signal Quellen befinden sich auf der linken Seite des Moduls und
enthalten die 8 Oszillatoren und die beiden Filtern des Instruments.
Jede Quelle kann einer von 11 unterschiedlichen Zielen zugewiesen
werden. Diese beinhalten die 8 Oszillatoren (für FM Synthese), die beiden
Filter (um dort gefiltert zu werden) und dem Main Output Mix. Ebenso wird
das Panning (die Stereoposition) der Mix Signale hier festgelegt.
Jeder Oszillator verfügt über einen eigenen On/Off Schalter. Um einen
Oszillator zu aktivieren, klicken Sie auf dessen Beschriftung. Leuchtet die
Schrift, ist der Oszillator eingeschaltet, ist die Schrift dunkel, ist der
Oszillator deaktiviert. Wenn Sie einen der Oszillatoren nicht benötigen,
Seite 12 Octopus Benutzerhandbuch
