19

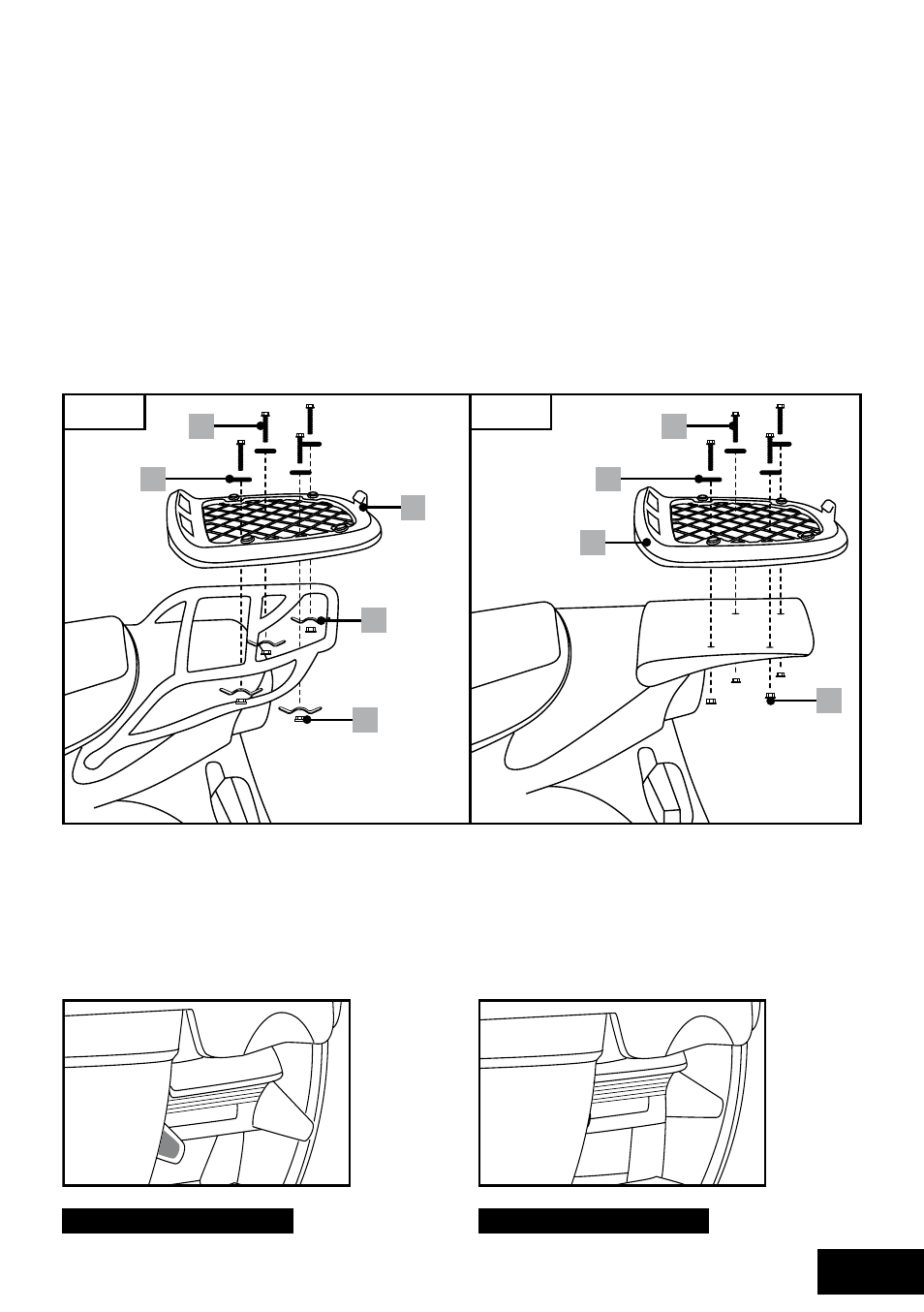

Montage der Adapterplatte
Mithilfe der mitgelieferten Klemmen können sie die adapterplatte am Rohrträgersystem Ihres Motorrol-
lers befestigen (siehe abb. a). Zwischen den einzelnen Klemmen sollte ein abstand von mind. 10 cm
gewählt werden. Die Klemmen sollten immer im Quadrat platziert werden. Bei anderen Trägersystemen -
zum Beispiel mit direkt eingelassenen Gewindevorrichtungen - kann die adapterplatte auch direkt (ohne
die Klemmen) eingeschraubt werden (siehe abb. B). Nach der Montage der adapterplatte kann die
abdeckung auf die platte aufgesetzt werden.
Achtung!
achten sie darauf, dass die selbstsichernden Muttern fest angezogen sind. Damit die Muttern sich wäh-
rend der Fahrt nicht lockern, müssen die schrauben vollständig durch die Muttern geschraubt sein.
alle 4 schrauben bzw. Klemmvorrichtungen müssen fest montiert sein, um eine ausreichende Festigkeit
zu gewährleisten. prüfen sie die Verbindung zwischen adapterplatte und Trägersystem nach der Mon-
tage!
Verschlussindikatoren
an der Verschlussmechanik sind an beiden seiten rote Indikatoren angebracht. sobald die Topcase Ver-
schlussmechanik korrekt verriegelt ist, schließen die Indikatoren mit dem Topcase-Gehäuse ab und sind
nicht mehr sichtbar. solange die Verschlussmechanik nicht korrekt verriegelt wurde, sind die Indikatoren
sichtbar und schließen nicht mit dem Gehäuse ab.
Abb. B Abb. A
1
1
4
7
7
5 5
6 6
nicht korrekt verriegelt Korrekt verriegelt
