6 FR/CH 7 FR/CH
Set de douche multijet
Q Contexte d’utilisation
Approprié pour tout type de système d’eau chaude
résistant à la pression comme un chauffage central,
un chauffe-eau instantané, un chauffe-eau à pres-
sion, etc. Non conçue pour les chauffe-eau à basse
pression tels que chauffe-eau à bois ou à charbon,
chauffe-eau à mazout ou à gaz, accumulateurs
électriques ouverts. En cas de doute, consulter un
monteur ou un spécialiste. Ce produit est uniquement
prévu pour un usage privé et non pas médical ou
commerci. Le fabricant níassume aucune responsa-
bilité en cas díutilisation non conforme à la finalité.
Q Description des éléments
1 Douchette
2 Joints
3 Flexible
4 Elément d’économie d’eau
5 Support mural supérieur
6 Support mural inférieur
7 Vis (env. ø 3,6 x 34 mm)
8 Couvercles
9 Colonne de douchette
10 Support de douchette
11 Cheville (env. ø 6 mm)
12 Porte-savon
13 Couvercles
14 Réglage de jet
15 Levier de réglage de jet
16 Roue de serrage
17 Vis (env. ø 3,8 x 10 mm)
Q Spécifications techniques
Douchette : env. 28,5 x 15 cm (H x ø ),
5 réglages possibles
Colonne de douchette : env. 70 cm en métal
Flexible : env. 150 cm en métal,
raccord standard G1/2”
(env. 21 mm)
Consignes de sécurité
Evitez les blessures !
PRUDENCE ! RISQUE DE BLESSURES ! Vé-
rifier que toutes les pièces sont en parfait état et
correctement montées. Risque de blessures en
cas de montage incorrect. Les pièces endom-
magées peuvent affecter la sécurité et le fonc-
tionnement.
ATTENTION ! RISQUE DE BRÛLURES !
Lors du réglage de l’eau chaude, il faut veiller à
ne pas régler une température excessivement
chaude.
ATTENTION ! RISQUE DE BRÛLURES !
Danger d’ebouillantement La température de
l’eau sortante peut varier en utilisant la fonc-
tion stop eau. Vérifiez la température de l’eau
avant de vous mettre sous le jet d’eau.
J  La barre douche 9 ne doit pas être utilisée
pour se tenir ou pour se soutenir, la fixation et
la barre 9 elle-même ne sont pas conçues
pour les charges pouvant en résulter.
 ATTENTION ! RISQUE DE BRÛLURES !
En réglant le pommeau 1 , la température de
l’eau sortante peut varier. Vérifiez la tempéra-
ture de l’eau avant de vous mettre sous le jet
d’eau.
Eviter les dommages matériels !
J  Le montage doit être exclusivement fait par des
personnes compétentes !
J  Avant de procéder à la fixation murale, vérifiez
que le mur choisi convient pour supporter l’en-
semble douche. Renseignez vous éventuelle-
ment dans un commerce spécialisé.
J  ATTENTION ! DÉGÂT DES EAUX ! Avant
de percer, assurez vous qu’aucune canalisation
ne se trouve à l’endroit à percer.
J Contrôler le positionnement correct de toutes
2 les garnitures.
J Ne pas oublier que les garnitures 2 sont des
pièces d’usure qui doivent être remplacées de
temps en temps.
J Avant d’eff ectuer le montage mural. Vous de- Avant d’effectuer le montage mural. Vous de-
vez vous renseigner sur le matériel de montage
adapté pour votre mur. Le matériel de montage
fourni est adapté pour les ouvrages de maçon-
nerie usuelle solide.
Conseil : la douchette 1 est équipée
d’une fonction d’arrêt de l’eau, l’écoule-
ment d’un filet d’eau rappelle de fermer
le robinet de la douche.
Q
Assemblage
Indication : pour une robinetterie avec un raccor-
dement 26,4 mm (3/4“), veuillez insérer un adap- 26,4 mm (3/4“), veuillez insérer un adap- , veuillez insérer un adap-
tateur de filet intérieur 26,4 mm (3/4“) et fi let exté- 26,4 mm (3/4“) et fi let exté- et filet exté-
rieur 21mm (1/2”), que vous trouverez dans tout
magasin de bricolage ou commerce spécialisé en
sanitaire.
Indication : La livraison de la colonne de douche
comprend un élément d’économie d’eau 4 .
Q
Utilisation
Q Réglage de la douchette
j Régler la hauteur du support de douchette 10
à l’aide de la roue de serrage 16 .
j Régler individuellement l’angle d’inclinaison de
la douchette 10 à l’aide du support de la dou-
chette 1 .
Q Fonctions de la douchette
j Régler la fonction souhaitée de la douchette 1
en tournant le levier de réglage de douchette 15
(voir illustr. E).

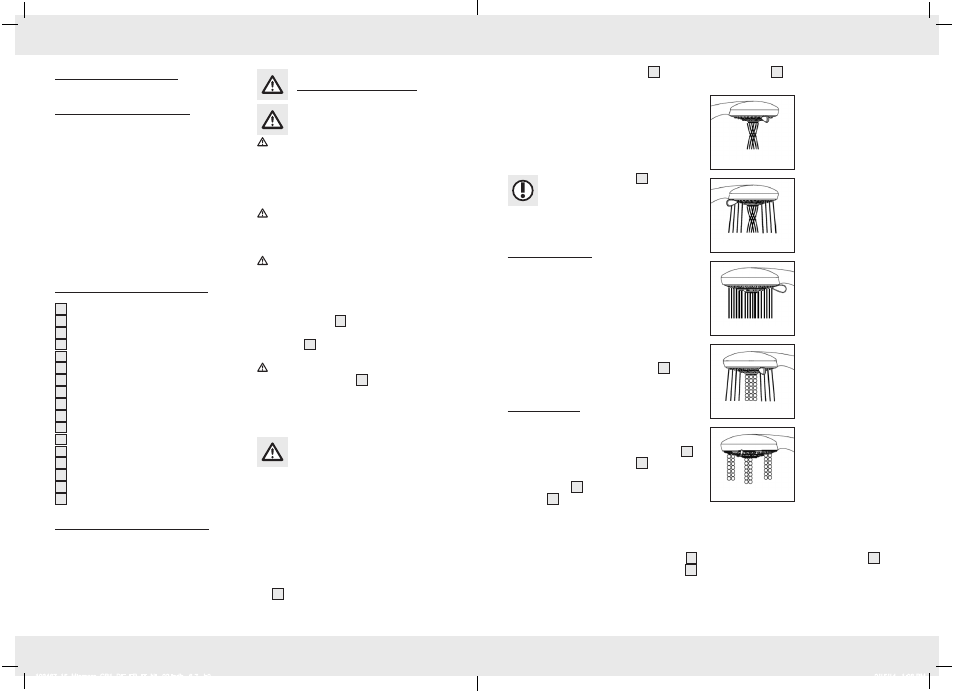

La douchette 1 propose les fonctions
suivantes :
Massage
Gouttelettes + Massage
Gouttelettes
Gouttelettes + Nébuliseur
Nébuliseur
Q Elément d’économie d’eau
L’utilisation de l’élément d’économie d’eau 4 per-
met de réduire le débit d’eau. Ceci peut avoir des
conséquences sur le fonctionnement du chauffe-eau.
Si le débit d’eau est trop faible, le chauffe-eau
s’arrête automatiquement.
