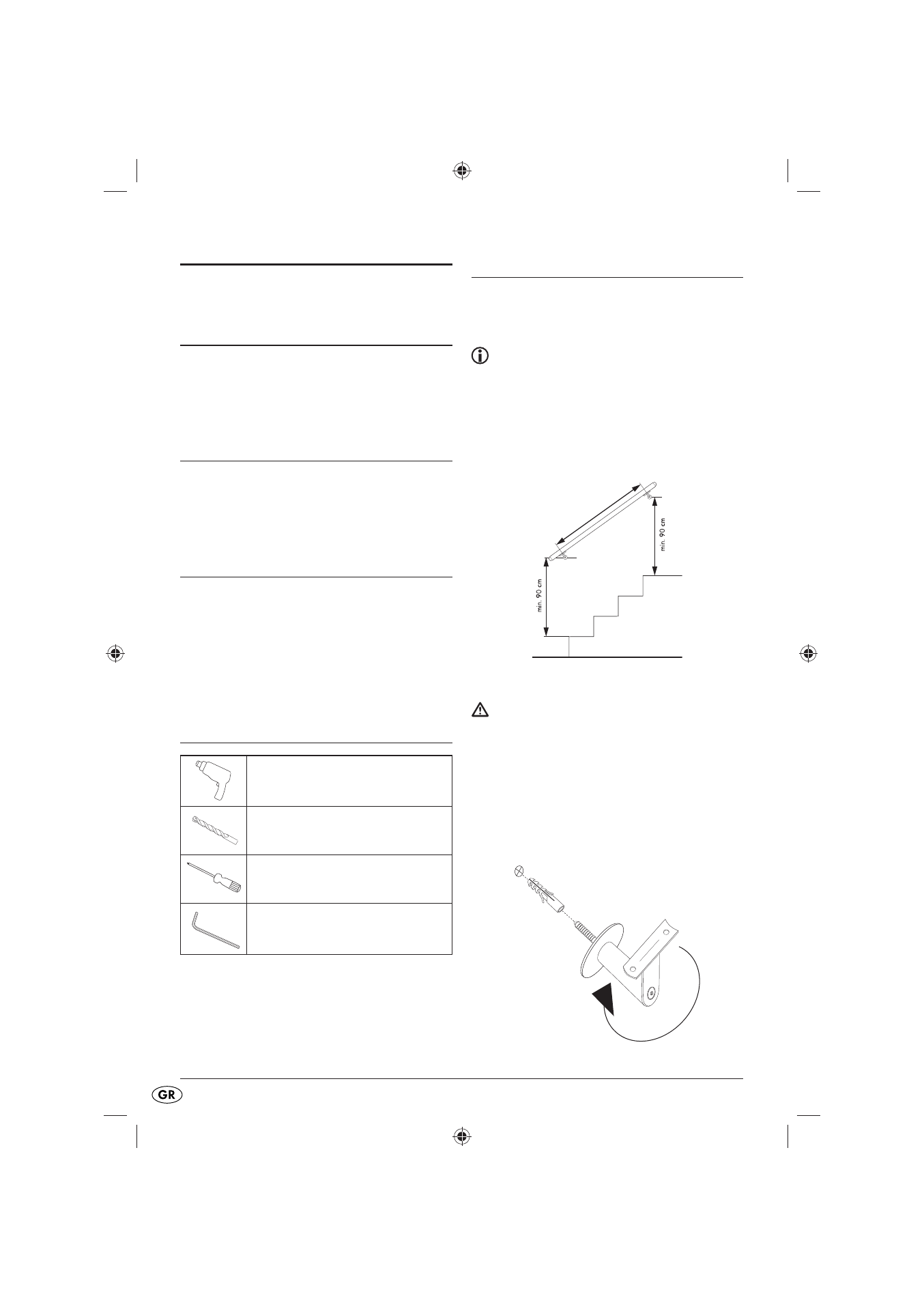

Livarno LHE 150 A1 - Handbuch (Seite 11)

- 10 -
ΣΕΤ ΚΟΥΠΑΣΤΗ LHE 150 A1
Χρήση σύμφωνη με τους
κανονισμούς
Η κουπαστή προορίζεται σαν βοήθεια συγκράτησης
και οδήγησης κατά την άνοδο σε σκάλες.
Η τοποθέτηση σε επαγγελματικά ή δημόσια κτίρια
δεν θεωρείται σύμφωνη με τους κανονισμούς.
Τεχνικές πληροφορίες
Μήκος: περ. 155 εκ.
(με τοποθετημένες τάπες τελειώματος)
Διάμετρος: περ. 4,2 εκ.
Βάρος:
περ. 2 κιλά
Σύνολο αποστολής
1 x Κουπαστή
2 x Τάπες τελειώματος (προμονταρισμένες)
2 x Κονσόλες τοίχου
2 x Ούπα S12
2 x Βίδες με άγκιστρα M8 x 70
4 x Βίδες με βυθιζόμενη κεφαλή Μ5 x 8
Απαραίτητο υλικό
μονταρίσματος
Τρυπάνι
Εξαρτήματα τρυπανιού 12 χιλ.
Σταυροκατσάβιδο
Εσωτερικό εξαγωνικό κλειδί SW4
Συναρμολόγηση
Αφαιρέσατε τα μεμονωμένα μέρη από τη συσκευασία
και ελέγξατε το σύνολο παράδοσης ως προς την
πληρότητα και ενδεχόμενες φθορές.
Υπόδειξη:
Μία κουπαστή πρέπει να έχει
ύψος τουλάχιστο 90 εκ. σύμφωνα με το DIN 18065.
Η μέτρηση γίνεται από την μπροστινή άκρη των
σκαλοπατιών.
1. Μετρήστε στη μπροστινή άκρη των σκαλοπατιών
το ελάχιστο ύψος της κουπαστής και σημαδέψτε
τις δύο διατρήσεις.
ca. 125 cm
Απεικ. ελάχιστου ύψους κουπαστής
Προσοχή: Οι απεσταλμένοι διασυνδετικοί
πείροι ενδείκνυνται για τη στερέωση σε έναν τοίχο
από μπετό ή πέτρα. Παρακαλούμε ελέγξτε απαραί-
τητα πριν από τη συναρμολόγηση εάν ενδείκνυνται
οι διασυνδετικοί πείροι για την τοιχοποιία σας. Σε
περίπτωση αμφιβολίας συμβουλευτείτε έναν ειδικό.
2. Διατρήστε με ένα τρυπάνι 12 χιλ. τις οπές
και εισάγετε τα ούπα προς τα μέσα.
3. Βιδώστε τις κονσόλες τοίχου στον τοίχο.
Απεικ. συναρμολόγησης κονσολών τοίχου
