- 4 -
SET RUKOHVATA
LHE 150 A1
Uporaba u skladu sa namjenom
Rukohvat služi za pridržavanje i vođenje prilikom
penjanja na stepenice.
Montaža u gospodarskim ili javno korištenim
zgradama smatra se nenamjenskom.
Tehnički podaci
Dužina: ca. 155 cm
(sa montiranim krajnjim kapama)
Promjer: ca. 4,2 cm
Težina: ca. 2 kg
Obim isporuke
1 x Rukohvat
2 x Krajnje kape (predmontirane)
2 x Zidne konzole
2 x S12 tiple
2 x Vijci sa dvostrukim navojem M8 x 70
4 x Vijci sa upuštenom glavom M5 x 8
Potreban materijal za montažu
Bušilica
Svrdlo 12 mm
Križni odvijač
Šestokutni ključ SW4
Montaža
Izvadite sve dijelove iz pakiranja i prekontrolirajte
cjelovitost obima isporuke i eventualno postojeća
oštećenja.
Napomena:
Rukohvat prema normi
DIN 18065 mora imati visinu od najmanje 90 cm.
Mjeri se od prednje ivice stepenice.

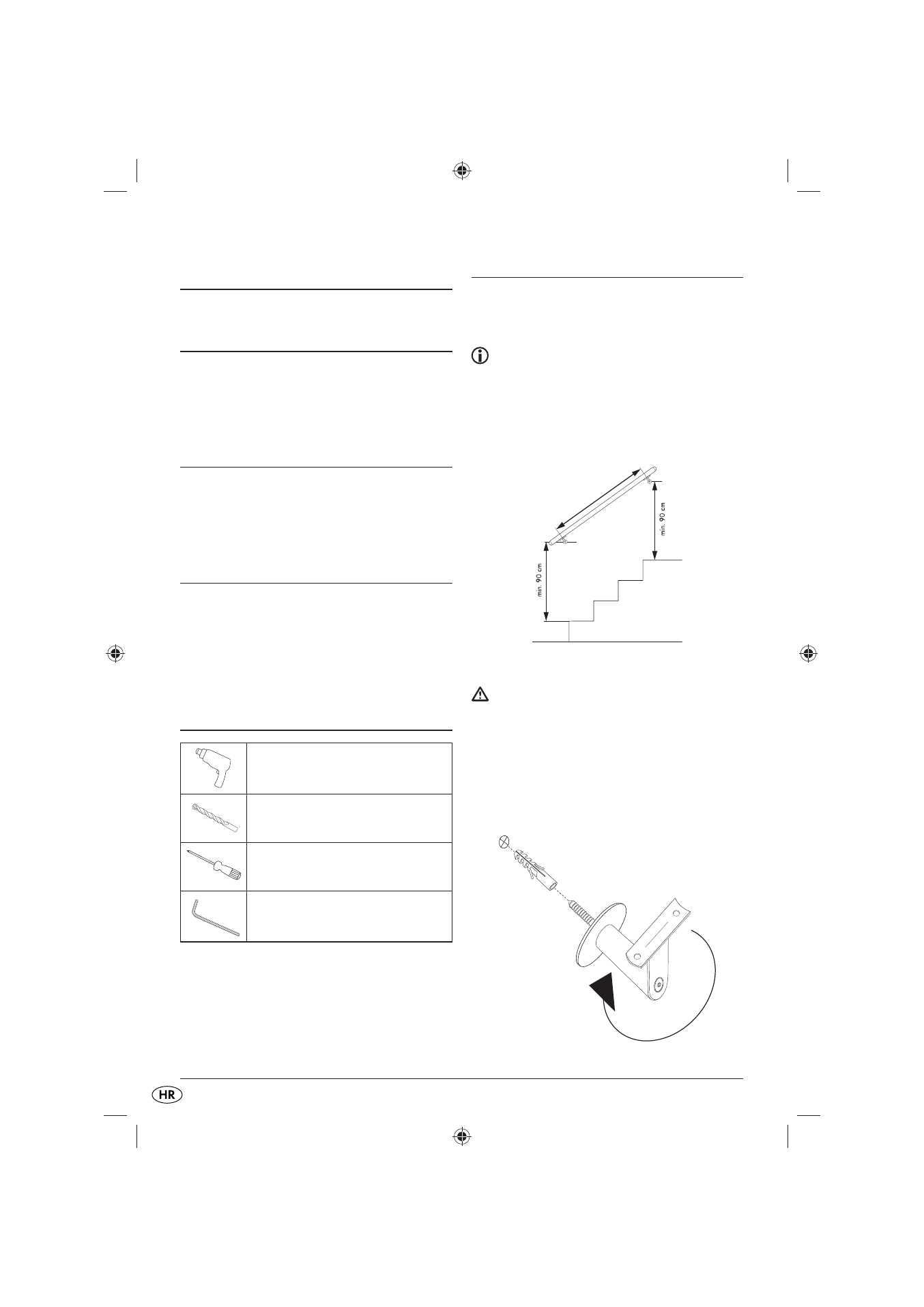

1. Na prednjoj ivici stepenice odmjerite minimalnu
visinu rukohvata i zabilježite dva mjesta za
bušenje otvora.
ca. 125 cm
Slika: Minimalna visina rukohvata
Pažnja:
Priložene tiple su prikladne isključivo
za pričvršćavanje u betonskom ili kamenom zidu.
Molimo obavezno prije montaže prekontrolirajte
Vaš zid u pogledu prikladnosti za uporabu tipli. U
slučaju dvojbe zatražite savjet stručnjaka.
2. Sa svrdlom promjera 12 mm izbušite otvore
i umetnite tiple.
3. Zidne konzole zavrtanjem učvrstite na zidu.
Slika: Montaža zidnih konzola
