- 8 -
КОМПЛЕКТ ЛЕРИЛА
LHE 150 A1
Употреба по предназначение
Парапетът служи като възможност за хващане
и подкрепяне при качване на стълби.
Монтажът в стопански или обществени сгради
важи като употреба, неотговаряща на предназ-
начението.
Технически характеристики
Дължина: ок. 155 cm
(с монтирани накрайници)
Диаметър: ок. 4,2 cm
Тегло: ок. 2 kg
Окомплектовка на доставката
1 x парапет
2 x накрайника (предв. монтирани)
2 x стенни конзоли
2 x S12 дюбели
2 x болта M8 x 70
4 x болта със скрита глава M5 x 8
Необходим материал за
монтаж
Бормашина
Свредло 12 mm
Кръстата отвертка
Ключ с вътрешен шестостен SW4
Монтаж
Извадете отделните компоненти от опаковката
и контролирайте доставката за окомплектова-
ност и евентуални щети.
Указание:
Парапетът трябва да има висо-
чина от най-малко 90 cm съгласно DIN 18065.
Измерва се от предния ръб на стъпалото.

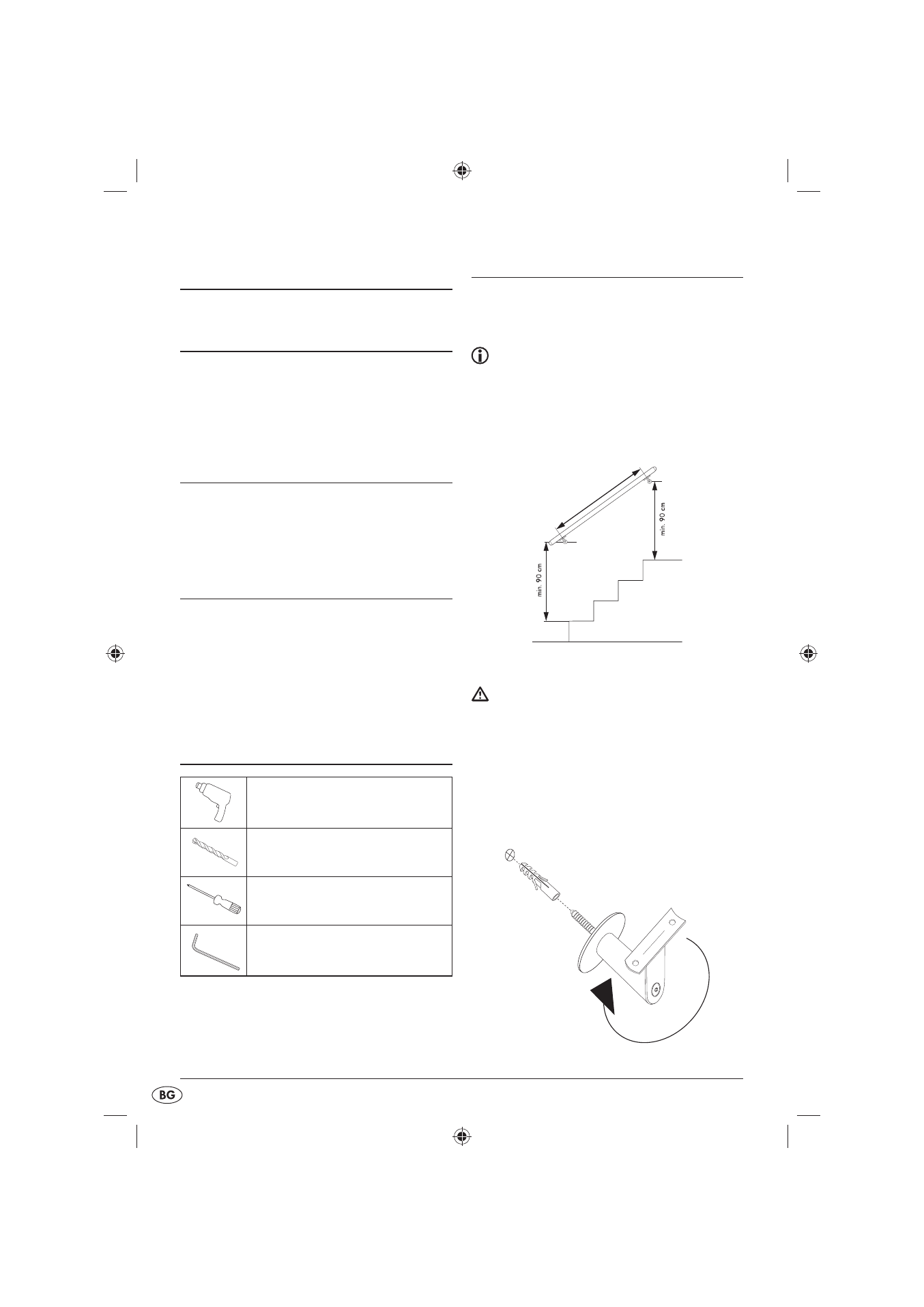

1. Измерете от предния ръб на стъпалото мини-
малната височина на парапета и обозначете
два отвора за пробиване.
ca. 125 cm
Фиг. Минимална височина на стъпалото
Внимание: Включените в окомплектовката
на доставката дюбели са годни само за закре-
пване в бетонна, каменна или тухлена стена.
Преди монтажа проверете непременно годността
на вашата зидария за тези дюбели. В случай на
съмнение се консултирайте със специалист.
2. Пробийте отворите със свредло от 12 mm и
поставете в тях дюбелите.
3. Завийте стенните конзоли.
Фиг. Монтаж на стенните конзоли
