32 LSHB 150 A1
GR
CY
Ηλεκτρική σύνδεση
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Αυτή η συσκευή αντιστοιχεί στην κατηγορία προστασίας I.
► Ο αγωγός προστασίας (πράσινος/κίτρινος αγωγός) πρέπει να συνδεθεί
με τη θέση με χαρακτηρισμό
.
♦ Απενεργοποιήστε το κύκλωμα ρεύματος και ασφαλίστε το έναντι επανενεργο-
ποίησης.
♦ Λασκάρετε τις τέσσερις βίδες στο κουτί σύνδεσης στην πίσω πλευρά της
συσκευής και απομακρύνετε την επικάλυψη.
♦ Τραβήξτε πρώτα ένα καλώδιο μέσα από την είσοδο καλωδίου 9 στο κουτί
σύνδεσης και ασφαλίστε το στην υπάρχουσα ανακούφιση καταπόνησης.
♦ Συνδέστε το καλώδιο με τον ακροδέκτη σύνδεσης, όπως απεικονίζεται στο
σχέδιο σύνδεσης.
♦ Τοποθετήστε πάλι την επικάλυψη του κιβωτίου σύνδεσης και βιδώστε το καλά.
♦ Ενεργοποιήστε τώρα πάλι την παροχή τάσης.
N L
X
Καφέ ή μαύρος αγωγός (L)
Μπλε αγωγός (N)
Πράσινος/Κίτρινος αγωγός ( )

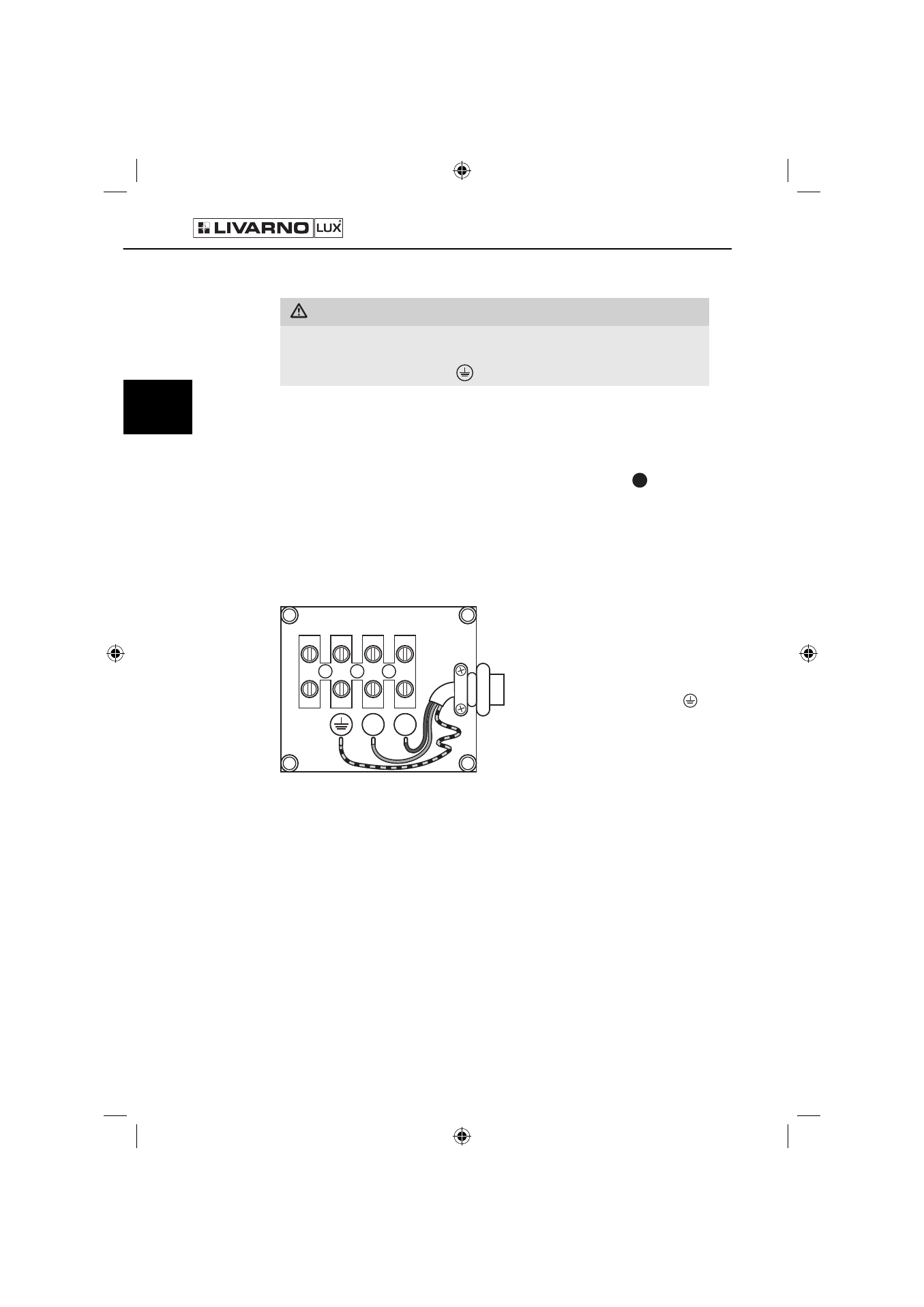

Απεικ. Σχέδιο σύνδεσης
