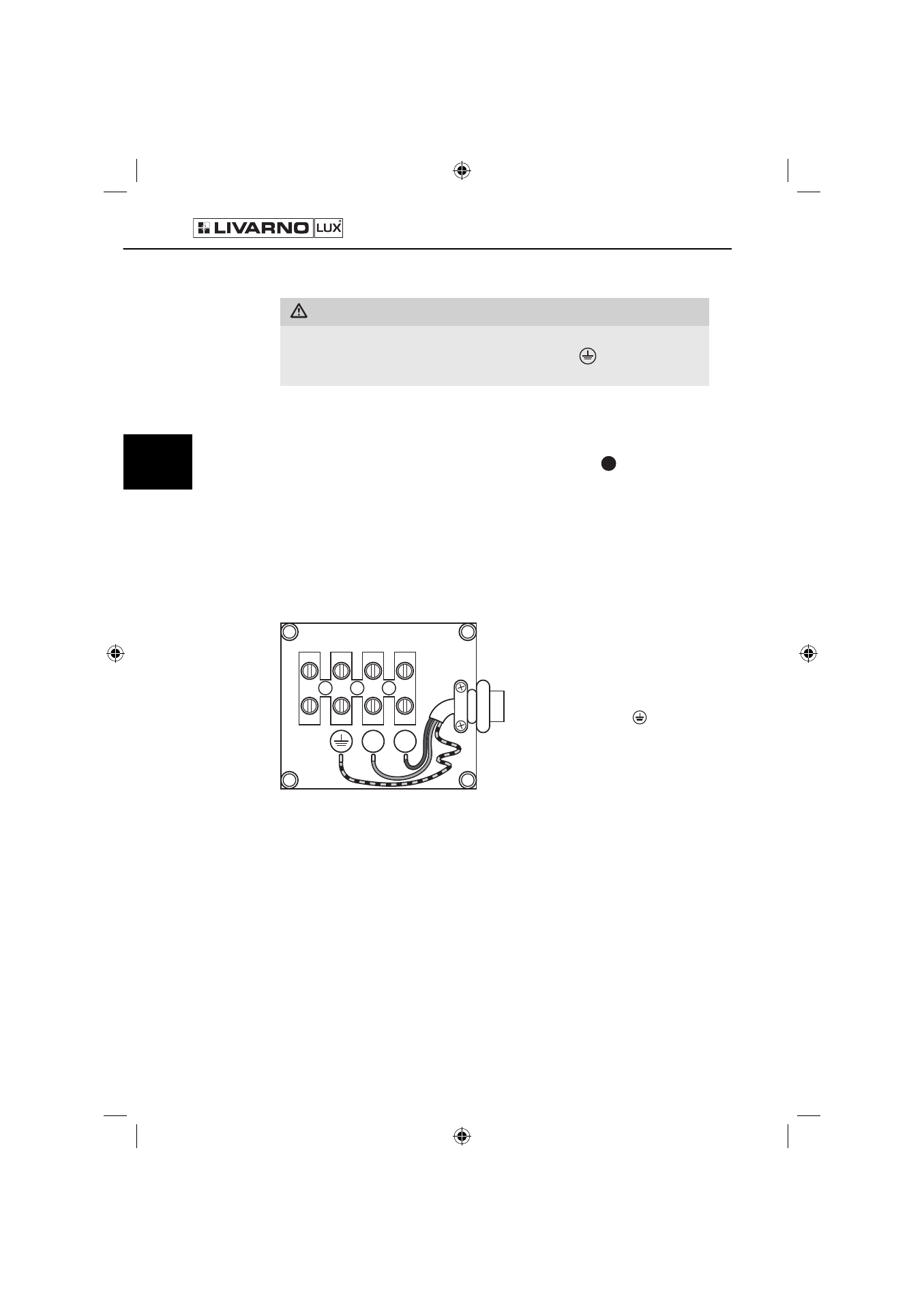

Elektrischer Anschluss
WARNUNG
Diese Gerät entspricht der Schutzklasse I.
► Der Schutzleiter (grün/gelbe Ader) muss an der mit gekennzeichneten
Stelle angeschlossen werden.
♦ Schalten Sie den Stromkreis ab und sichern Sie ihn gegen Wiedereinschalten.
♦ Lösen Sie die vier Schrauben am Anschlusskasten auf der Geräterückseite
und entfernen Sie die Abdeckung.
♦ Ziehen Sie zunächst ein Kabel durch die Kabeleinführung 9 in den Anschluss-
kasten und sichern Sie dies an der vorhandenen Zugentlastung.
♦ Verbinden Sie das Kabel mit der Anschlussklemme, wie im Anschlussplan
dargestellt.
♦ Setzen Sie die Abdeckung des Anschlusskastens wieder auf und schrauben
Sie ihn fest.
♦ Schalten Sie nun die Spannungsversorgung wieder ein.
N L
X
Braune oder schwarze Ader (L)
Blaue Ader (N)
Grün/gelbe Ader ( )
Abb. Anschlussplan
