24

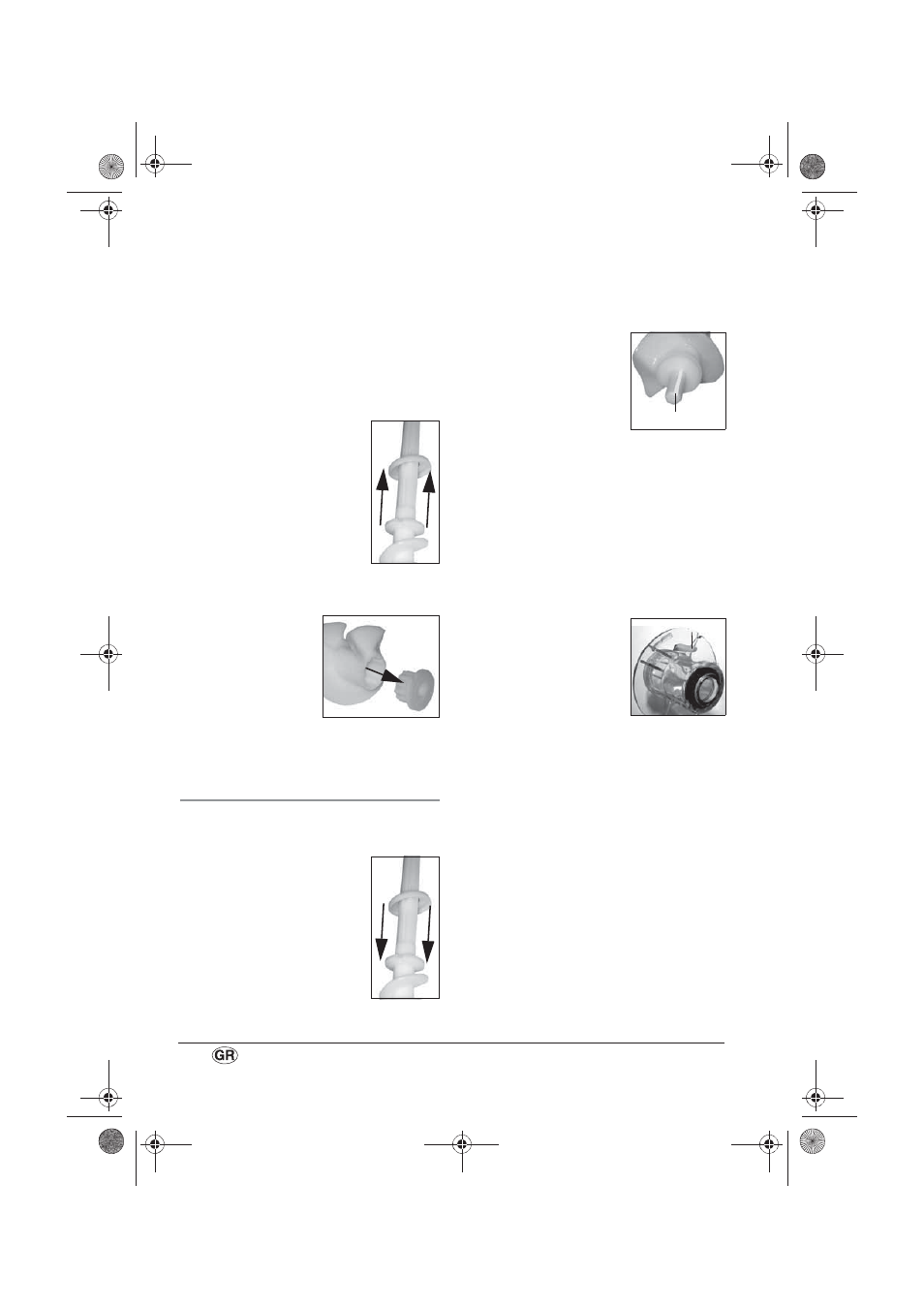

Υπόδειξη: Στη μπροστινή ακμή του
καπακιού υπάρχουν δύο εξοχές. Ωθήστε
τις λίγο προς τα εμπρός και ταυτόχρονα
ανυψώνετε το καπάκι 1, σηκώστε το
καπάκι ψηλά και αφαιρέστε το.
6. Στρέψτε το περίβλημα κοχλία 9
αριστερόστροφα και αφαιρέστε το.
7. Αφαιρέστε τον κοχλία 11 από το
περίβλημα κοχλία 9.
8. Αφαιρέστε το δακτύλιο
κοχλία 10 από τον
κοχλία 11.
9. Αφαιρέστε το εργαλείο ζυμώματος 8 από
το δοχείο ζύμης 6.
10.Αφαιρέστε το οδον-
τωτό περίβλημα 7
από το εργαλείο
ζυμώματος 8.
11.Αφαιρέστε το δοχείο ζύμης 6 από το
περίβλημα μοτέρ 3.
6.2 Συναρμολόγηση συσκευής
1. Τοποθετήστε το δοχείο ζύμης 6 μέσα στο
περίβλημα μοτέρ 3.
2. Ωθήστε το δακτύλιο κοχλία
10 πάνω στον κοχλία 11.
Φροντίστε ώστε ο
δακτύλιος κοχλία να
ασφαλίζει καλά.
3. Τοποθετήστε τον κοχλία 11 μέσα στο
περίβλημα κοχλία 9.
4. Ωθήστε το εργαλείο ζυμώματος 8 πάνω
στον άξονα του κοχλία 11.
Υπόδειξη: Ο άξονας του
κοχλία 11 διαθέτει μια
εγκοπή A, έτσι ώστε το
εργαλείο ζυμώματος 8 να
προσαρμόζεται μόνο σε
μία θέση.
5. Ωθήστε το οδοντωτό περίβλημα 7 πάνω
στον άξονα του κοχλία 11.
Υπόδειξη: Ο άξονας του κοχλία 11
διαθέτει μια εγκοπή, έτσι ώστε το
οδοντωτό περίβλημα 7 να
προσαρμόζεται μόνο σε μία θέση.
6. Ωθήστε το συναρμολογημένο περίβλημα
κοχλία 9 με τον κοχλία 11 και το εργαλείο
ζυμώματος 8 μέσα στο δοχείο ζύμης 6.
Υπόδειξη: Στην
εσωτερική πλευρά του
περιβλήματος κοχλία 9
υπάρχει μια εξοχή B, η
οποία κατά την εφαρμογή
πρέπει να βλέπει προς τα
επάνω, έτσι ώστε το
περίβλημα κοχλία 9 να μπορεί να
μανδαλώσει σωστά.
7. Πιέστε το περίβλημα κοχλία 9 ελαφρώς
πάνω στο δοχείο ζύμης 6 και μανδαλώστε
το, στρέφοντάς το δεξιόστροφα, έως
ότου ασφαλίσει.
8. Ελέγξτε εάν το δοχείο ζύμης 6 εφαρμόζει
σωστά στο περίβλημα μοτέρ 3.
9. Κρατήστε το καπάκι 1 σε πλάγια θέση και
οδηγήστε το μέσα στην υποδοχή για το
καπάκι 2 .
10.Πιέστε το καπάκι 1 προς τα κάτω, έως
ότου εφαρμόσει σωστά πάνω στο δοχείο
ζύμης
6 και ασφαλίσει, ενώ ακούγεται
χαρακτηριστικός ήχος.
A
B
